12kV inomhus SF6 lastbrytare

12kV inomhus SF6 lastbrytare (modell FLN36-12D) är en mellanspänningsomkopplare designad för kompakta kraftdistributionssystem inomhus. Den integrerar lastomkopplings- och jordningsfunktioner i en förseglad SF6-gasisoleringskammare, vilket säkerställer stabil dielektrisk prestanda och tillförlitlig ljusbågssläckning under frekventa driftsförhållanden.

Det används vanligtvis i ringhuvudenheter (RMU), metallslutna ställverk, gasisolerade ställverk (GIS) och prefabricerade transformatorstationer. Den spelar en nyckelroll för att isolera felaktiga sektioner, säkerställa säkert underhåll och förbättra det övergripande distributionsnätverkets tillförlitlighet.

Produktöversikt

Tillverkad för 12kV-klass distributionssystem, har denna switch en trelägesstruktur ("stäng – öppen – jord”), vilket möjliggör säker och synlig isolering. Den förseglade SF6-tankdesignen minskar miljöpåverkan och säkerställer långvarig isoleringsstabilitet även i hög luftfuktighet eller dammiga inomhusmiljöer.

I praktiska tillämpningar är12kV inomhus SF6 lastbrytareanvänds i stor utsträckning i industriella transformatorstationer, allmännyttiga distributionsrum och kompakta elpaneler där utrymmesoptimering och driftsäkerhet är kritiska krav.

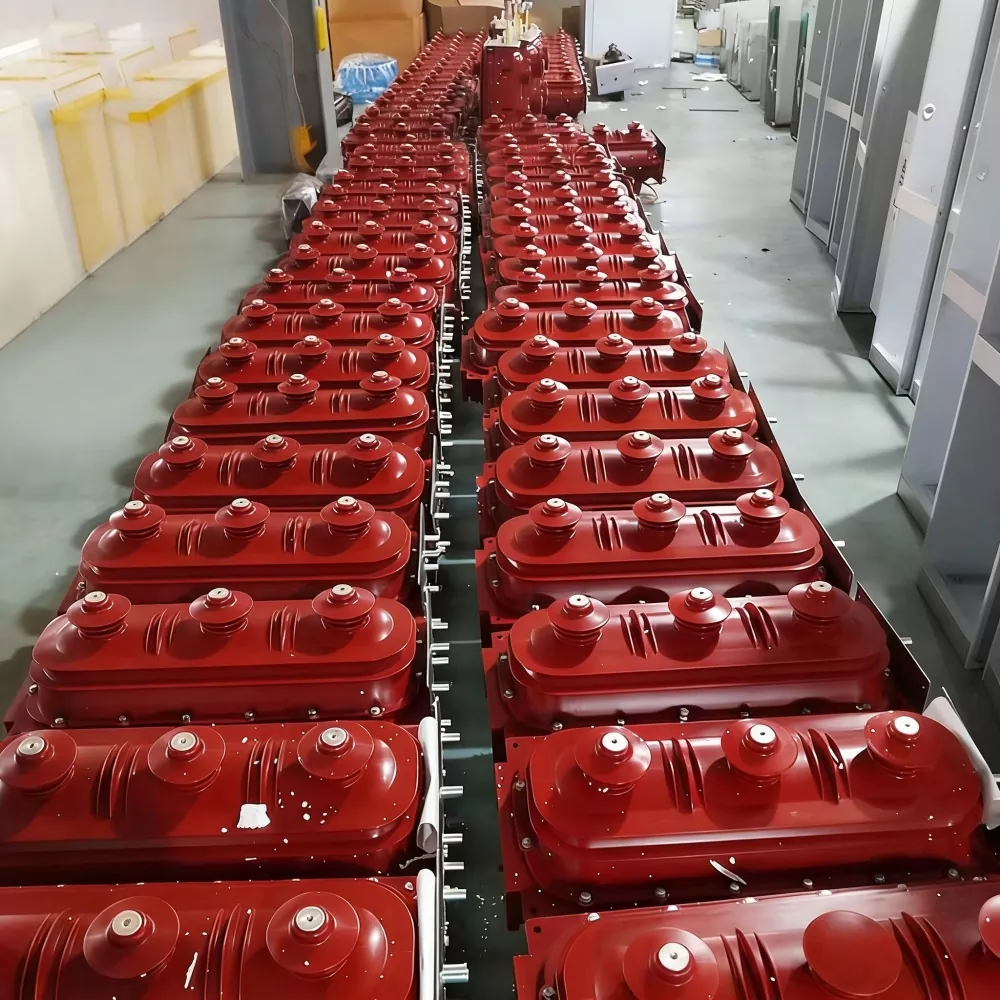

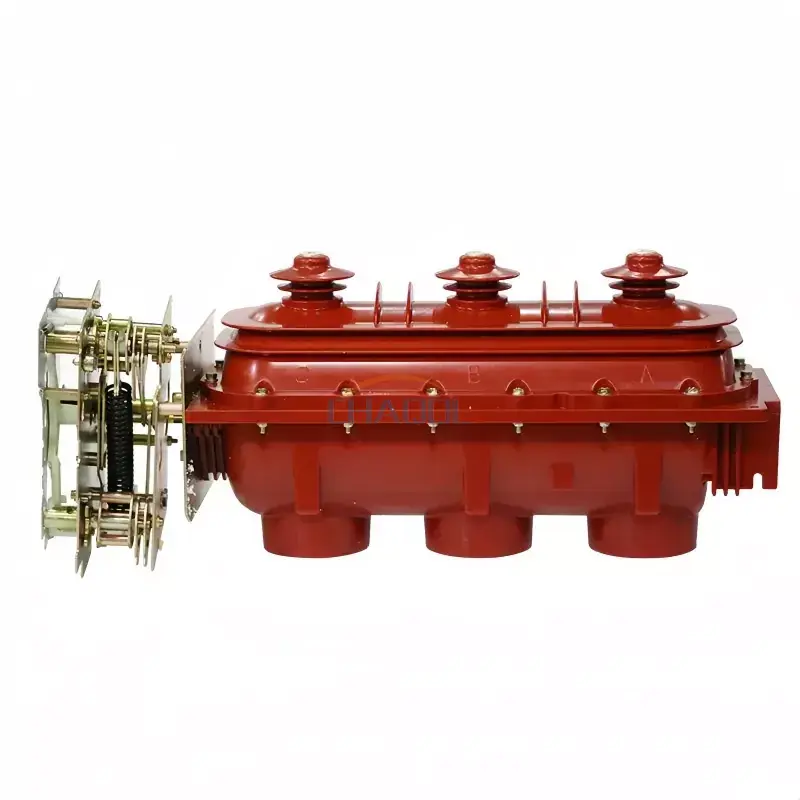

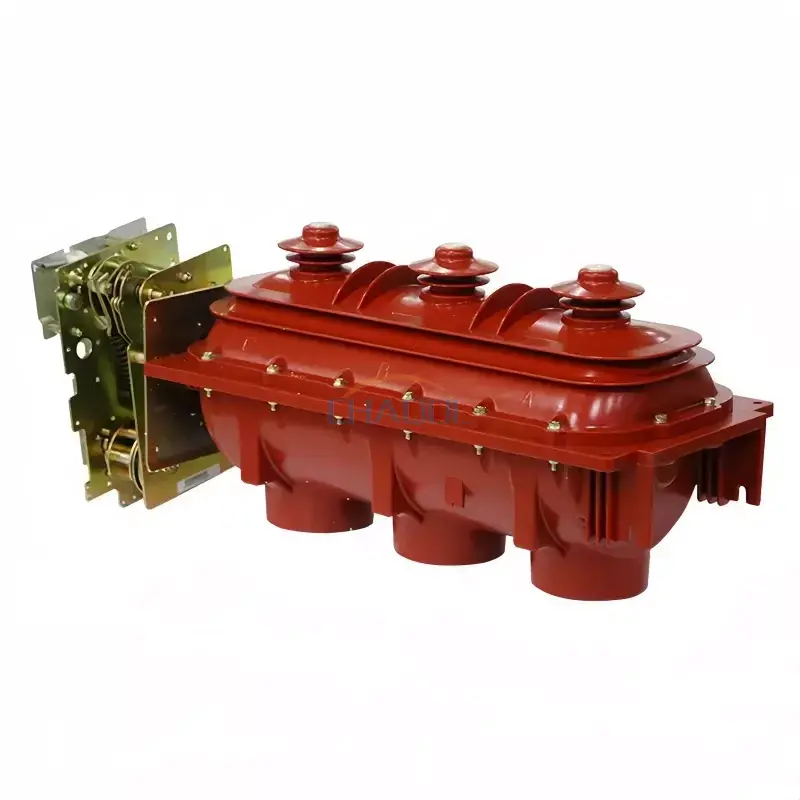

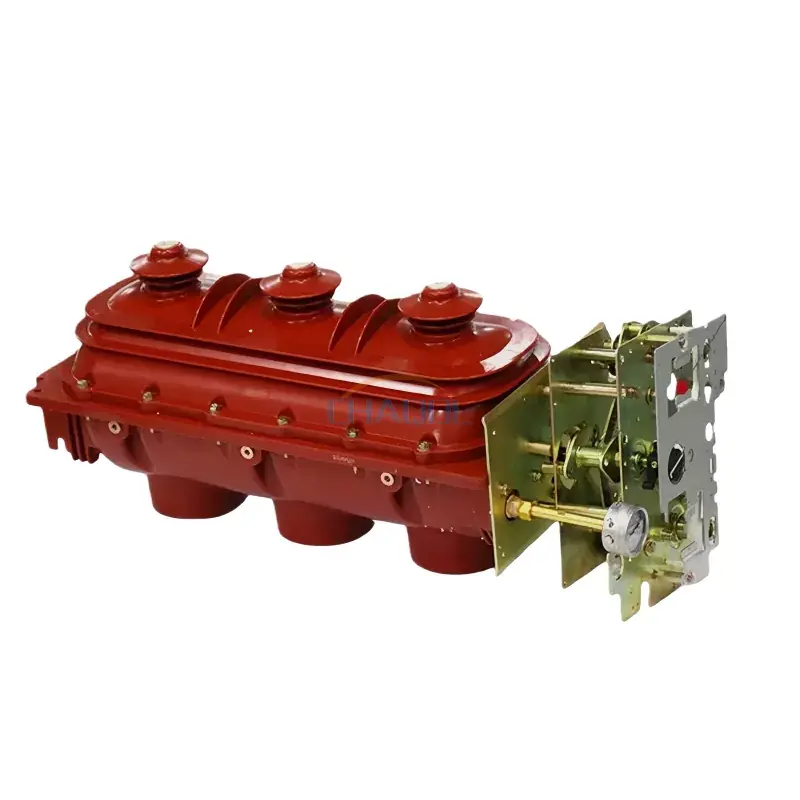

Faktiska produktbilder

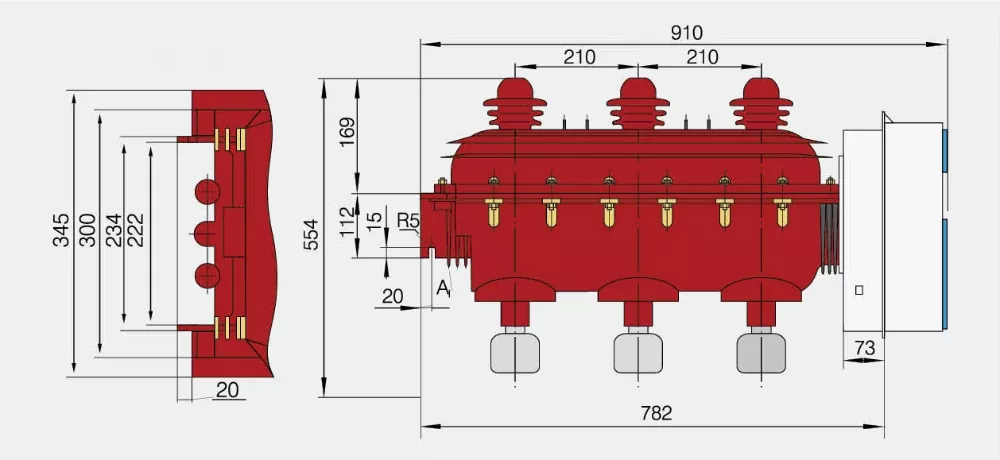

Diagram för produktdimensioner

Tekniska fördelar

En av de viktigaste fördelarna med12kV inomhus SF6 lastbrytareär dess helt förseglade gasisolerade struktur, som minimerar oxidations- och kontaminationsrisker på ledande komponenter. Detta förbättrar livslängden avsevärt och minskar underhållsfrekvensen.

Omkopplingssystemet är optimerat för hög dielektrisk hållfasthet, vilket möjliggör säkert avbrott av lastströmmar och kortslutningsskyddskoordination i kombination med högspänningssäkringar eller skyddsreläer.

Dessutom erbjuder den stabil mekanisk prestanda med konsekvent driftmoment, vilket gör den lämplig för upprepad växling i distributionsautomationsmiljöer.

Tekniska parametrar

Säkrings tekniska parametrar

Applikationsscenarier

De12kV inomhus SF6 lastbrytareanvänds ofta i sekundära distributionsnät, industriella kraftsystem och kompakta transformatorstationslösningar. Den är särskilt lämplig för applikationer som kräver frekventa växlingsoperationer, hög säkerhetsisolering och kompakt installationsutrymme.

Typiska användningsfall inkluderar ringhuvudenheter, prefabricerade transformatorstationer, stadsdistributionscentra och kraftsamlingssystem för förnybar energi.

FAQ

F1: Vad är huvudfunktionen?
S: Den används för att byta lastström, isolera felaktiga sektioner och säkerställa säkert underhåll i 12kV mellanspänningssystem inomhus. Den förseglade SF6-strukturen ger stabil ljusbågssläckning och lång livslängd.

F2: Var används vanligtvis 12kV inomhus SF6 Load Break Switch?
S: Det används allmänt i ringhuvudenheter (RMU), gasisolerade ställverk, prefabricerade transformatorstationer och industriella distributionssystem där kompakt design och hög tillförlitlighet krävs.

F3: Vilka är fördelarna med SF6-isoleringsteknik?
S: SF6-gas erbjuder utmärkt dielektrisk styrka och bågsläckande förmåga, vilket förbättrar kopplingssäkerheten, minskar underhållsbehoven och förbättrar driftsstabiliteten i mellanspänningssystem.

F4: Kan det fungera med skyddssäkringar?
S: Ja, det kombineras vanligtvis med högspänningssäkringar för att ge kortslutningsskydd och förbättra systemkoordinationen i distributionsnätverk.

F5: Är denna utrustning lämplig för frekventa växlingsoperationer?
S: Ja, den är designad för frekventa användningsscenarier i industri- och kraftsystem, vilket säkerställer stabil mekanisk och elektrisk prestanda under långvarig användning.
