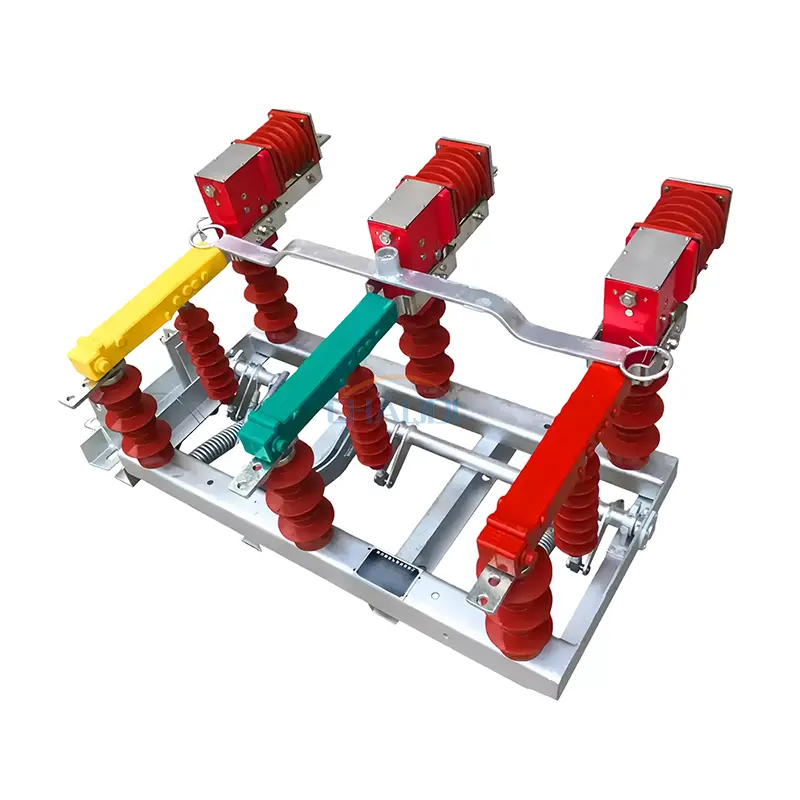

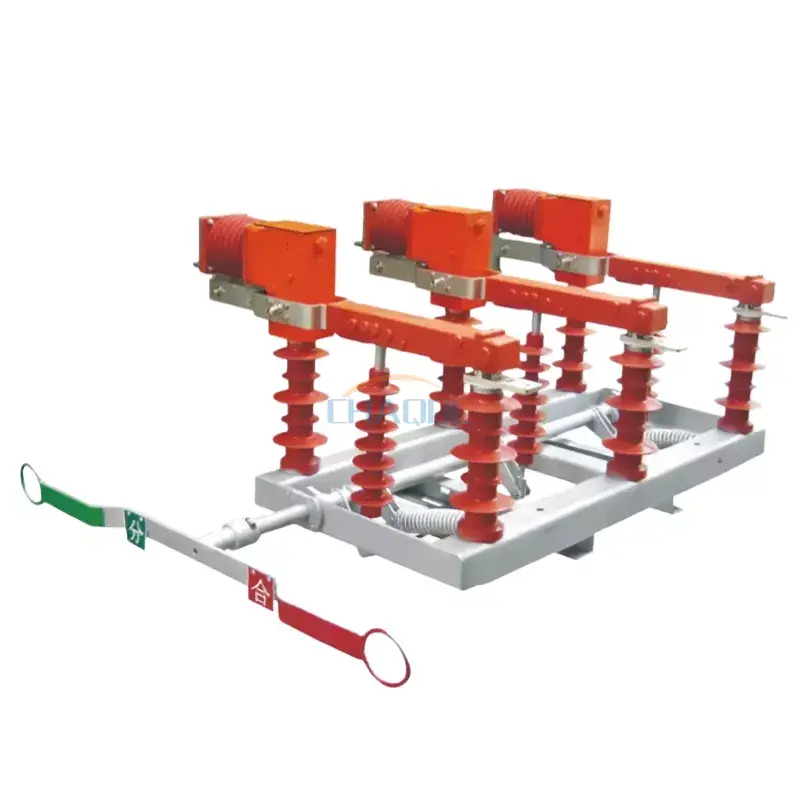

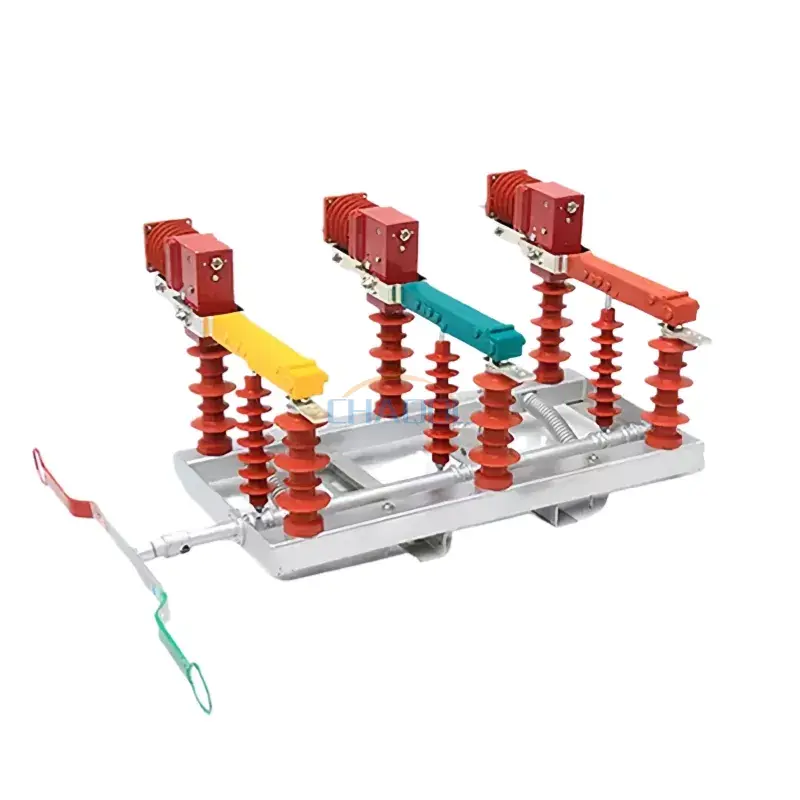

Anqiang Powers högspänningsströmbrytare för utomhusbruk är en ny typ av lastbrytare, bestående av en isoleringsbrytare, en vakuumbrytare och en manövermekanism. Genom att använda vakuumbågssläckningsprincipen erbjuder den stark ljusbågssläckningsförmåga, pålitlig prestanda, lång livslängd, kompakt storlek, ingen explosionsrisk och ingen förorening. När den används med motsvarande vakuumbelastningsomkopplare kan den appliceras på kraftöverförings- och distributionssystem inom industrier som kraftgenerering, metallurgi, gruvdrift och kemiteknik.
|
Projektnamn |
Parametervärde |
|
|
Märkspänning |
12KV |
|
|
Nominell frekvens |
50 Hz |
|
|
Märkström |
630A |
|
|
Märkvärd aktiv lastbrytström |
630A |
|
|
Märk brytström med sluten slinga |
630A |
|
|
5 % av märkström för aktiv lastbrytning |
31,5A |
|
|
Märkkabelladdning och brytström |
10A |
|
|
Nominell tomgångstransformatorbrytningskapacitet |
1600KVA |
|
|
Märkbrytström för kondensatorbanken |
100A |
|
|
1 minuts strömfrekvens tål spänning |
42/48KV |
|
|
Blixtimpulser tål spänning |
75/85KV |
|
|
Nominell korttidsmotståndsström (termisk stabilitet) |
20KA |
|
|
Nominell kortslutningslängd |
4S |
|
|
Nominell toppmotståndsström (dynamisk stabilitet) |
50KA |
|
|
Märkkortslutningsström |
50KA |
|
|
Mekaniskt liv |
10 000 次 |
|
|
Tillåten slitagetjocklek på vakuumbågssläckningskontakter |
1 mm |
|
|
Manuellt manövermoment |
≤200N.m |
|
|

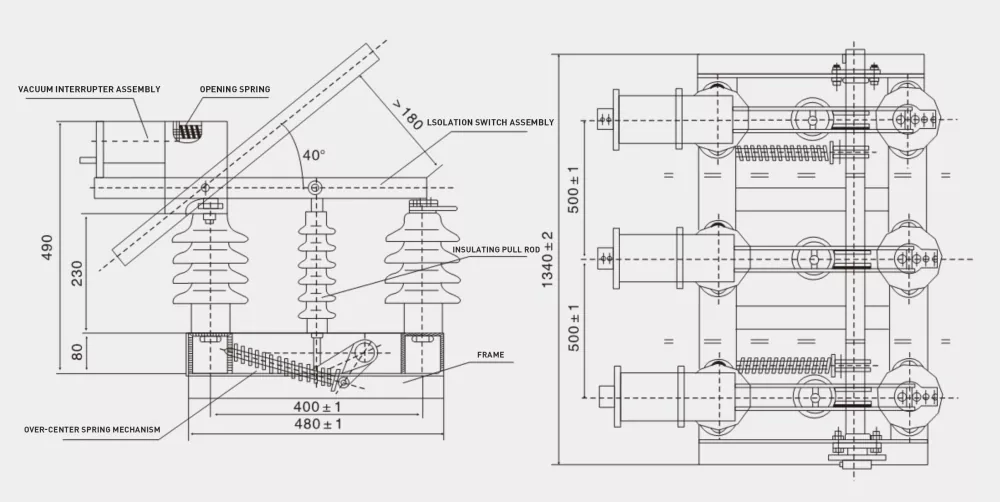

Montering och justering av vakuumbrytare för lastbrytare |
Kontaktgap |
5±1 mm |
|
Genomsnittlig växlingshastighet |
1,1±0,2m/s |
|
|
Trefasutlösning är inte samtidig. |
＜5 ms |
|
|
Trefaskoppling är inte synkroniserad. |
＜2 ms |
|
|
Avståndet mellan laddade kroppar och deras avstånd i förhållande till marken. |
~200 mm |
|
|
Huvudkretsresistans |
≤150μΩ |
|
