Artikelsammanfattning: A Genom Core Current Transformatorger ett praktiskt sätt att mäta växelström och stödja kretsskydd utan att direkt ansluta mätinstrument till högströmsledare.Anqiang Powerutvecklar LMZC-10-serien för kraftdistributionstillämpningar, inklusive mellanspänningsställverk, mätpaneler, RMU, GIS, kompakta transformatorstationer och industriella kraftsystem. Med en toroidformad kiselstålkärna, kopparsekundärlindning, epoxihartsisolering och kompakt konstruktion är denna transformator designad för stabil strömprovtagning och tillförlitlig långtidsdrift.
Innehållsförteckning
- Vad är en genomströmstransformator?
- Hur fungerar en genomströmstransformator?
- Vad är den strukturella designen?
- Vilka tekniska parametrar betyder mest?
- Var används en genomströmstransformator?
- Vilka är de huvudsakliga prestandafördelarna?
- Hur ska du välja rätt modell?
- Vilka installationsmetoder bör följas?
- Vanliga frågor
- Slutsats
Vad är en genomströmstransformator?
A Through Core Current Transformer är en elektrisk instrumenttransformator designad för att omvandla en hög primärström till en lägre, standardiserad sekundärström som säkert kan användas av mätinstrument, mätare och skyddsreläer. Istället för att ansluta mätkretsen direkt till högströmsledaren, går primärkabeln eller samlingsskenan genom transformatorns kärna.
LMZC-10-serien från Anqiang Power är designad för växelströmssystem med driftspänningar under 35kV. Den kan konfigureras för applikationer som involverar spänningsnivåer som 10kV, 24kV och 35kV enligt projektkrav. Dess struktur är lämplig för applikationer där pålitlig strömsampling, mätning och reläskydd är avgörande.
Till skillnad från en konventionell transformator som kan ha en dedikerad primärlindning, använder en genomgående kärna ledaren som passerar genom kärnan som primärvarv. Denna konstruktion kan ge en kompakt lösning för elektrisk distributionsutrustning samtidigt som den förenklar integrationen i lämpliga system.
Hur fungerar en genomströmstransformator?
Funktionsprincipen är baserad på elektromagnetisk induktion. När växelström flyter genom primärledaren genererar den ett magnetfält runt ledaren. Det magnetiska flödet passerar genom transformatorns kärna och inducerar en proportionell ström i sekundärlindningen.
Den resulterande sekundära strömmen är vanligtvis standardiserad för anslutning till mät- eller skyddsutrustning. För LMZC-10 inkluderar sekundära strömalternativ 5A och 1A, beroende på den valda konfigurationen.
Den grundläggande driftprocessen kan sammanfattas enligt följande:
- Den primära kabeln eller samlingsskenan leder systemströmmen.
- Den primära ledaren passerar genom den magnetiska kärnan.
- Växelström skapar magnetiskt flöde i kärnan.
- Sekundärlindningen reagerar på det magnetiska flödet.
- En reducerad sekundärström levereras till mät- eller skyddskretsen.
- Ansluten utrustning använder signalen för övervakning, mätning eller skyddsfunktioner.
Detta arrangemang separerar mätkretsen från den primära strömledaren, vilket gör strömövervakning mer praktisk i många distributionstillämpningar.
Vad är den strukturella designen?

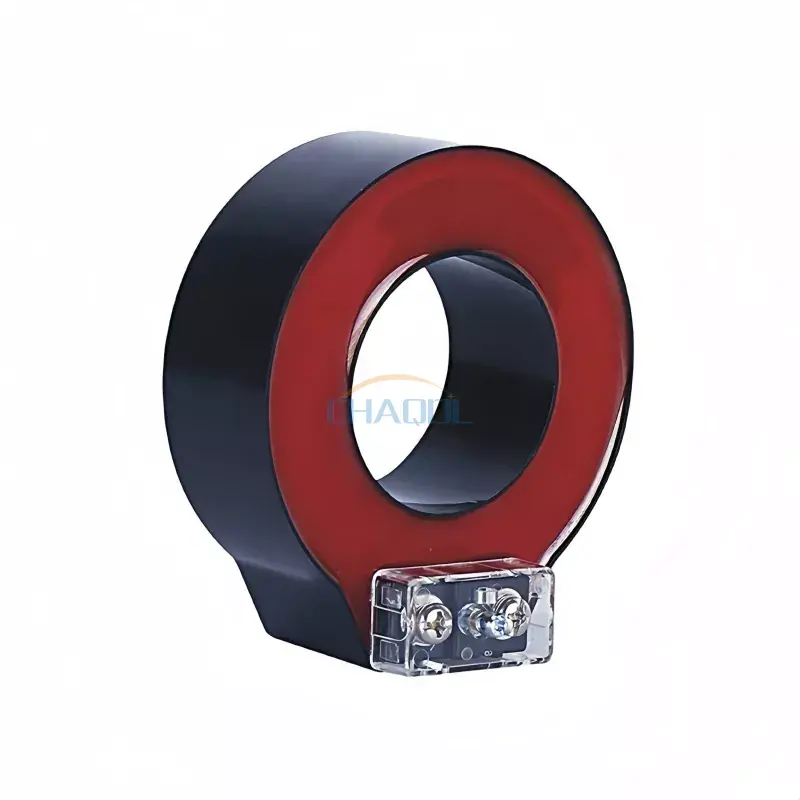

Transformatorkonstruktionen har en direkt inverkan på mätstabilitet, isoleringsprestanda, miljöbeständighet och livslängd. LMZC-10 använder en toroidformad kiselstålkärna kombinerad med gjutisolering av epoxiharts.
Kärna och magnetkrets
Den toroidformade kiselstålkärnan tillhandahåller den magnetiska väg som krävs för elektromagnetisk induktion. En korrekt designad magnetisk krets hjälper till att upprätthålla stabila strömtransformationsegenskaper och stöder tillförlitlig mätprestanda.
Primär ledare
Den primära ledaren som passerar genom kärnan fungerar som en envarvs primärlindning. Detta arrangemang gör att transformatorn kan mäta strömmen som flyter genom en befintlig kabel eller samlingsskena utan att kräva en konventionell flervarvs primärlindning.
Sekundärlindning
Sekundärlindningen använder koppartråd med hög ledningsförmåga för att producera en stabil utström för anslutna mätare och skyddsanordningar. Den sekundära kretsen måste vara korrekt ansluten och hanteras i enlighet med utrustningens design och tillämpliga elektriska säkerhetsprocedurer.
Isolering och bostäder
Produkten använder epoxihartsisolering och ett flamskyddande ABS-hölje. Ett förseglat transparent plintskydd är också utformat för att förbättra sikten runt anslutningsområdet samtidigt som det stödjer säkrare ledningar och underhållsarbete.
Vilka tekniska parametrar betyder mest?
Att välja en strömtransformator kräver mer än att bara matcha den nominella strömmen. Ingenjörer bör utvärdera det elektriska systemet, mätsyfte, installationsmått, noggrannhetskrav och skyddskrav tillsammans.
| Parameter | LMZC-10 Referens | Varför det spelar roll |
|---|---|---|
| Produktmodell | LMZC-10 | Identifierar tillämplig produktkonfiguration |
| Nominell frekvens | 50/60Hz | Matchar vanliga frekvenser i AC-nätet |
| Sekundärström | 1A / 5A | Bestämmer kompatibilitet med ansluten utrustning |
| Material | Flamskyddande ABS | Stöder mekaniskt skydd och elektrisk säkerhet |
| Kärna | Toroidformigt silikonstål | Tillhandahåller den magnetiska vägen för strömtransformation |
| Isolering | Epoxihartsgjutning | Förbättrar isolering och miljöbeständighet |
| Tillämplig systemspänning | Under 35kV | Definierar det avsedda elektriska tillämpningsområdet |
Noggrannhetsklass och nominell börda bör också övervägas noggrant. Olika tillämpningar kan kräva en mätströmtransformator, skyddsströmtransformator eller dubbellindningskonfiguration. Det erforderliga primärströmområdet bör anpassas till de faktiska driftsförhållandena snarare än att väljas enbart från den maximalt möjliga strömmen.
Var används en genomströmstransformator?
Den kompakta strukturen och arrangemanget med direkt ledare-genom kärna gör denna typ av transformator lämplig för en rad elektriska mät- och skyddstillämpningar.
- Elfördelningsskåp:Stöder strömmätning och övervakning inuti distributionsutrustning.
- Mätpaneler:Ger strömsignaler för elektriska mätsystem.
- Mellanspänningsställverk:Kan integreras i lämpliga GIS-, RMU- och ställverkskonfigurationer.
- Transformatorstationer:Stöder strömsampling och reläskyddsfunktioner.
- Industriell automation:Möjliggör elektrisk övervakning inom industriella effektstyrningssystem.
- Förnybara energisystem:Kan stödja strömövervakning där den elektriska designen och transformatorspecifikationerna är kompatibla.
- Ombyggnadsprojekt:En lämplig konfiguration med delad kärna kan förenkla installationen runt befintliga ledare där systemkonstruktionen tillåter.
För eftermonteringsarbeten bör installationsförhållandena utvärderas före valet. Kärnfönstret, ledarstorlek, märkström, isoleringskrav och tillgängligt installationsutrymme måste alla överensstämma med det faktiska systemet.
Vilka är de huvudsakliga prestandafördelarna?
Kompakt integration
Den ringformade strukturen tillåter primärledaren att passera genom kärnan, vilket skapar ett kompakt mätarrangemang för elskåp och ställverk.
Stabil strömmätning
Den toroidformade kiselstålkärnan och kopparsekundärlindningen är designade för att ge stabila strömtransformationsegenskaper för mät- och skyddstillämpningar.
Isoleringsskydd
Epoxihartsgjutning ger elektrisk isolering och bidrar till motståndskraft mot fukt, damm och mekaniska miljöpåfrestningar.
Flexibel applikation
Serien kan konfigureras för olika primärströmsområden och krav på noggrannhet. Produktval kan därför baseras på om applikationen fokuserar på mätning, skydd eller kombinerade funktioner.
Minskad installationskomplexitet
Där den tillämpliga transformatorkonfigurationen och systemförhållandena tillåter det, kan ett arrangemang med genomgående kärna eller delad kärna minska det arbete som krävs för att integrera strömmätning i befintlig elektrisk infrastruktur.
Hur ska du välja rätt modell?
En pålitlig urvalsprocess börjar med det elektriska systemet snarare än transformatorns fysiska utseende. Innan du gör en beställning bör ingenjörer och inköpsteam bekräfta följande information:
- Primär ström:Bestäm den märkta och förväntade driftsströmmen för ledaren.
- Systemspänning:Kontrollera att transformatorn är lämplig för den avsedda spänningsnivån.
- Frekvens:Kontrollera om applikationen använder 50Hz eller 60Hz drift.
- Sekundär utgång:Välj 1A eller 5A beroende på ansluten mätare, relä eller övervakningsutrustning.
- Noggrannhetsklass:Definiera noggrannhetskravet beroende på om transformatorn används för mätning, mätning eller skydd.
- Börda:Kontrollera den erforderliga VA-klassificeringen för sekundärkretsen.
- Kärnfönster:Se till att primärkabeln eller samlingsskenan fysiskt kan passera genom kärnan.
- Installationsmiljö:Bekräfta inomhus-/utomhusförhållanden, temperatur, luftfuktighet, föroreningar och tillgängligt höljesskydd.
För större elprojekt bör dessa parametrar ses över tillsammans med den fullständiga skydds- och mätkonstruktionen. En korrekt vald strömtransformator hjälper till att förhindra inkompatibilitet mellan transformatorn och nedströms övervakningsutrustning.
Vilka installationsmetoder bör följas?
Korrekt installation är avgörande för både elsäkerhet och mätprestanda. Primärledaren ska passera genom kärnans centrum enligt produktdesignen, vilket hjälper till att upprätthålla den avsedda magnetiska flödesfördelningen.
- Bekräfta transformatorns klassificering före installation.
- Kontrollera att primärledaren passar korrekt genom kärnfönstret.
- Håll ledaren placerad på lämpligt sätt i kärnan.
- Se till att sekundära terminaler är korrekt anslutna.
- Följ tillämpliga krav för sekundär jordning.
- Använd inte en sekundär strömtransformatorkrets i ett osäkert tillstånd med öppen krets.
- Använd lämplig isolerad monteringsutrustning vid behov.
- Inspektera plintar och isolering under planerat underhåll.
Elektrisk installation ska alltid utföras av kvalificerad personal enligt gällande lokala föreskrifter, systemritningar och tillverkarens instruktioner.
Vanliga frågor
Vad är det primära syftet med en genomströmstransformator?
Dess primära syfte är att omvandla hög växelström till en lägre sekundärström som kan användas för mätning, mätning, övervakning och reläskydd.
Vilka sekundära strömalternativ finns tillgängliga för LMZC-10?
LMZC-10 produktinformation listar 1A och 5A sekundära strömalternativ. Det lämpliga alternativet beror på kraven för den anslutna mät- eller skyddsutrustningen.
Vilket spänningsområde är transformatorn konstruerad för?
LMZC-10 är avsedd för växelströmssystem med driftspänningar under 35kV, med anpassning tillgänglig för applikationer som 10kV, 24kV och 35kV enligt projektkrav.
Kan en genomgående konstruktion användas för eftermontering?
Ja. En lämplig genomgående eller delad kärnkonfiguration kan vara användbar för eftermontering och underhållsprojekt eftersom primärledaren kan passera genom transformatorn utan att kräva en konventionell dedikerad primärlindning. Den faktiska installationsmöjligheten beror på den specifika systemkonfigurationen.
Vilka material används i LMZC-10-konstruktionen?
Transformatorn använder en kärna av toroidformad kiselstål, sekundärlindning i koppar med hög ledningsförmåga, gjutisolering av epoxiharts och ett flamskyddat ABS-hus.
Är produkten lämplig för utomhusinstallation?
Den refererade produktinformationen beskriver huvudsakligen inomhusapplikationer. Utomhusanvändning bör därför utvärderas enligt kapslingen, miljöförhållanden, isoleringskrav och projektspecifik konfiguration.
Slutsats
En genomströmstransformator erbjuder ett praktiskt tillvägagångssätt för strömmätning och skydd i kraftdistributionssystem genom att använda primärkabeln eller samlingsskenan som primär ledare genom den magnetiska kärnan. För applikationer som involverar ställverk, distributionsskåp, mätpaneler, transformatorstationer och industriella kraftsystem är noggrann matchning av primärström, spänning, frekvens, sekundär uteffekt, noggrannhet, belastning och installationsdimensioner avgörande.
Anqiang Powers LMZC-10 kombinerar en toroidformad kiselstålkärna, sekundärlindning av koppar, epoxihartsisolering och kompakt hölje för applikationer som kräver pålitlig strömsampling och skydd. Om du väljer en strömtransformator för en ny installation, eftermonteringsprojekt eller ett anpassat kraftdistributionssystem, granska specifikationer för Through Core Current Transformator ochkontakta ossmed din märkström, spänningsnivå, noggrannhetsklass, sekundärström och installationskrav för att diskutera en lämplig lösning.
