Genom Core Current Transformator

Anqiang Power utvecklar kärntypen Through Core Current Transformer LMZC-10 baserat på fältapplikationskrav för moderna kraftdistributionssystem. Designad för mellanspänningsställverksmiljöer som GIS, RMU och kompakta transformatorstationer, ger produkten stabil mätprestanda under komplexa driftsförhållanden. Den har en helt isolerad struktur med flamskyddande ABS-hölje och ett förseglat genomskinligt plintskydd för att förbättra säkerheten och sikten under ledningar och underhåll.

I praktiska mät- och skyddskretsar används den i stor utsträckning för realtidsströmsampling och reläskydd i kraftsystem. Dess struktur med delad kärna eller ringtyp tillåter direkt installation på primärkablar eller samlingsskenor utan att demontera huvudledaren, vilket förbättrar effektiviteten vid eftermontering eller underhållsprojekt.

Strukturell design och arbetsprincip

Den är byggd med en toroidformad kiselstålkärna och gjutisolering av epoxiharts. Primärledaren fungerar som en envarvslindning, vilket avsevärt förbättrar den magnetiska kopplingens effektivitet och minskar energiförlusten under drift.

Sekundärlindningen är gjord av koppartråd med hög ledningsförmåga för att säkerställa stabil strömutgång och mätnoggrannhet. Den helt förseglade epoxihartsstrukturen förbättrar fuktbeständighet, dammskydd och långvarig mekanisk stabilitet.

I elektrotekniska applikationer är Through Core Current Transformator att föredra för sin kompakta struktur och pålitliga prestanda i kontinuerliga driftsmiljöer.

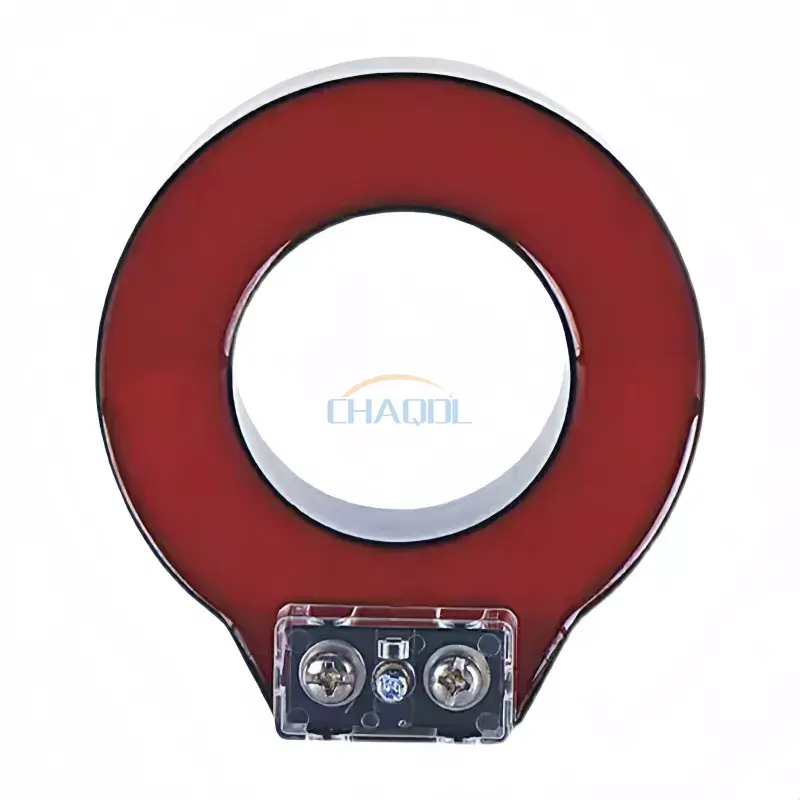

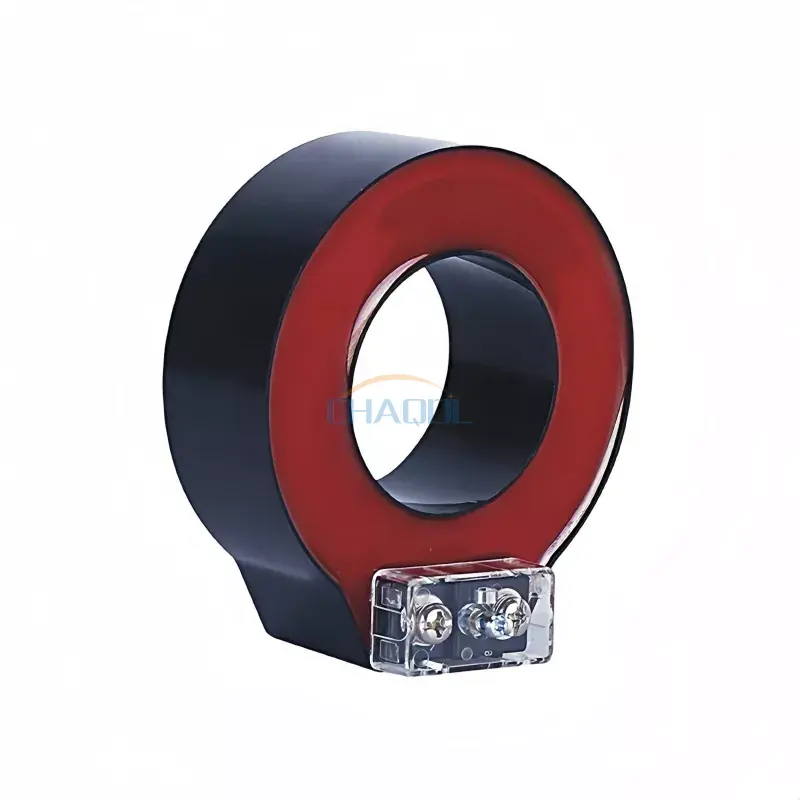

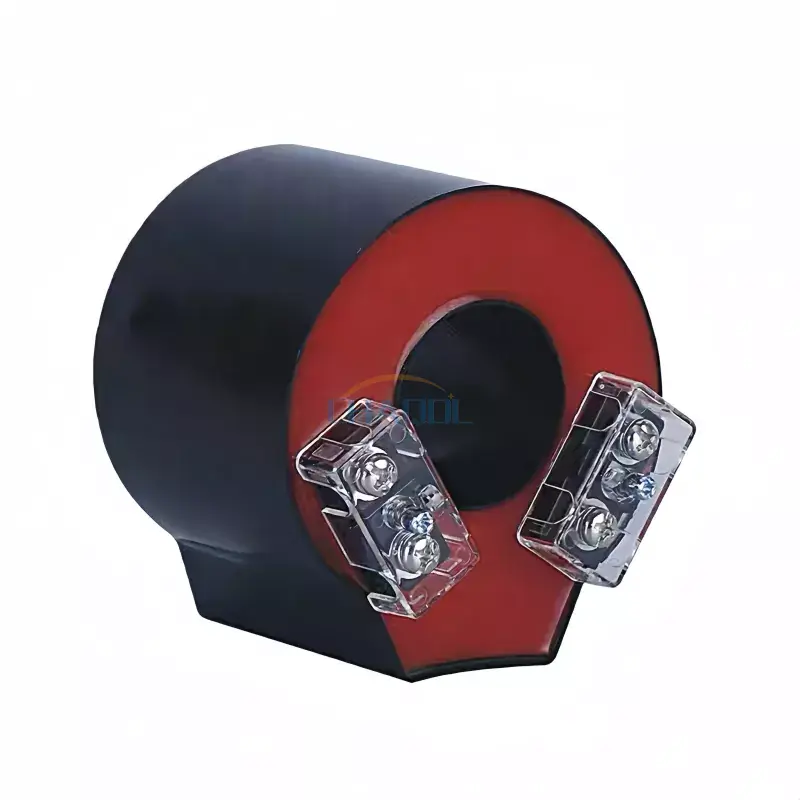

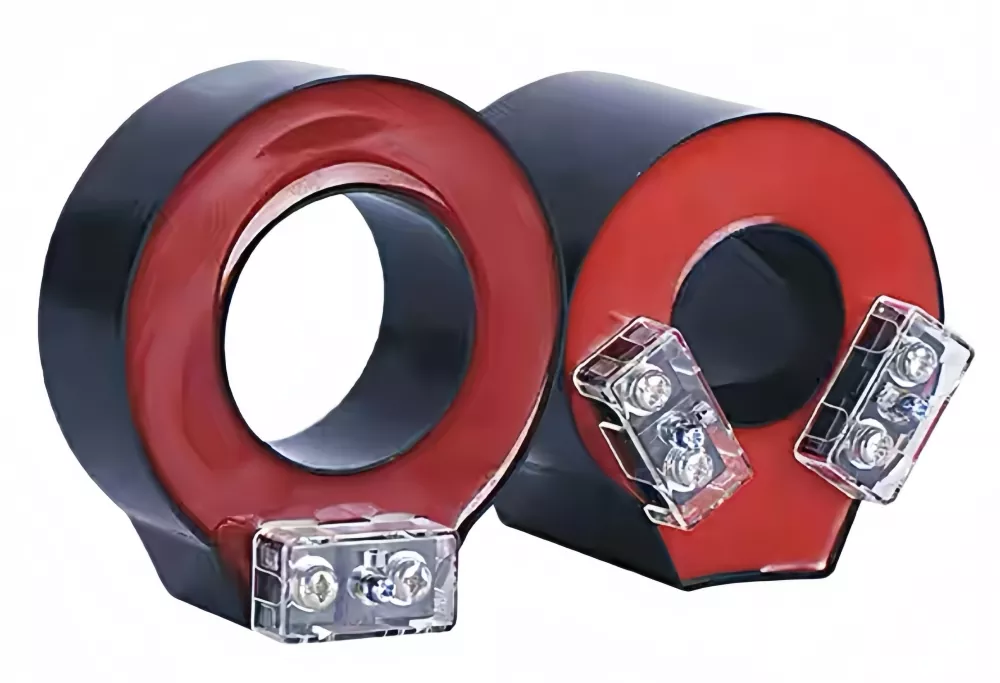

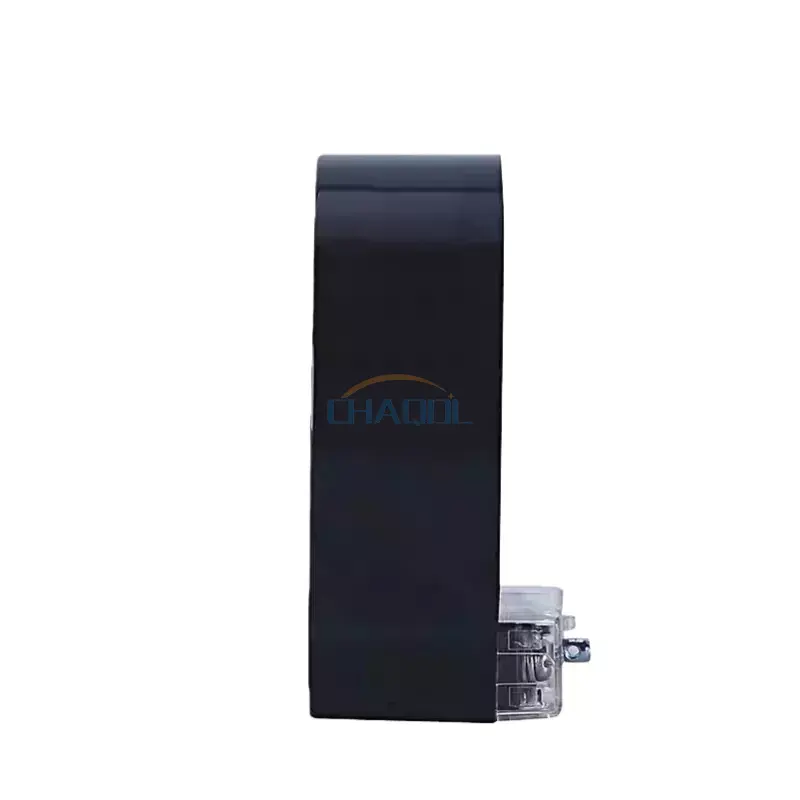

Visning av produktbild

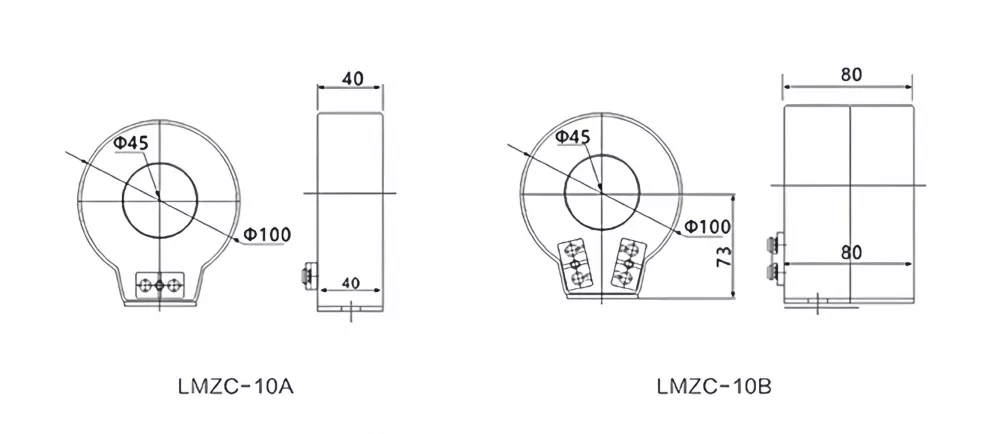

Diagram för produktdimensioner

Tekniska parametrar

Tillämpningsomfång och installationsanvisningar

Denna serie används i stor utsträckning i lågspänningsfördelningsskåp, mätpaneler och industriella automationssystem. Genomströmstransformatorn är speciellt lämplig för eftermonteringsprojekt där befintliga samlingsskenor eller kablar inte kan kopplas bort under installationen. Den stöder kontinuerlig drift i inomhusmiljöer med stabil luftfuktighet och temperaturkontroll.

Tillämpningsomfång

Används i stor utsträckning i elektriska kraftsystem som kräver noggrann strömövervakning och skyddskoordination. Den är lämplig för installationer i både industri- och bruksskala.

• Låg- och mellanspänningsställverk
• Elfördelningsskåp och mätpaneler
• Understationsskydd och övervakningssystem
• Kraftkontrollsystem för industriell automation
• Kraftgenereringssystem för förnybar energi

Installationskrav

Korrekt installation är avgörande för att säkerställa mätnoggrannhet och säker drift. Primärledaren måste passera genom kärnans mitt för att upprätthålla en balanserad magnetisk flödesfördelning.

• Håll ledaren centrerad innanför kärnfönstret
• Lämna inte sekundärkretsen öppen under drift
• Säkerställ tillförlitlig jordning av sekundärterminalen
• Använd isolerade monteringsdetaljer för mekanisk stabilitet

Prestandafördelar

Jämfört med konventionella strömtransformatorer ger Through Core Current Transformatorn förbättrad driftseffektivitet och långsiktig stabilitet i elektriska mätsystem.

• Hög mätnoggrannhet med stabil linjär respons
• Låg kärnförlust och förbättrad elektromagnetisk prestanda
• Epoxihartsisolering för ökad miljöbeständighet
• Kompakt design lämplig för begränsat installationsutrymme
• Lång livslängd med minimalt underhållsbehov

FAQ

F1: Vad är den här produktens huvudfunktion?
S: Den används för strömmätning och skydd i elektriska system, särskilt i distributions- och mätningsapplikationer.

F2: Kan det installeras utan att stänga av systemet?
S: Ja, dess design med delad kärna tillåter installation utan att koppla bort primärledaren.

F3: Vilka system är det kompatibelt med?
S: Den är lämplig för låg- och mellanspänningsställverk, inklusive RMU och kontrollpaneler.

F4: Vad är isoleringsnivån?
S: Isoleringsnivån är designad för industriella distributionsmiljöer och säkerställer säker drift under märkspänningsförhållanden.

F5: Kan den användas utomhus?
A: Den är främst designad för inomhusbruk; utomhusinstallation kräver extra skyddskåpa.

F6: Hur ofta kräver det underhåll?
S: Under normala driftsförhållanden är periodisk inspektion tillräcklig, utan frekvent underhåll krävs.

Slutanmärkning: Denna genom kärnströmtransformator är designad för långsiktig stabil drift i moderna kraftdistributionssystem, vilket säkerställer tillförlitlig mätning och skyddsprestanda.
