Strömtransformator med nollsekvens

Model:LXK-Φ80-200

Anqiang Powers oberoende utvecklade Zero Sequence Current Transformer är lämplig för kraftsystem med en märkfrekvens på 50Hz eller 60Hz och en märkspänning på 0,5KV och lägre, för användning i energi- och spänningsmätning och reläskydd. Den har hög temperaturbeständighet, bra isoleringsprestanda, en kompakt storlek och enkel installation.

Skicka förfrågan

Produktbeskrivning

Nollsekvensströmtransformatorn är designad för jordfelsdetektering och skyddskoordinering i medelspänningssystem. Den används vanligtvis i 10kV distributionsnät för att övervaka restström som genereras under obalanserade eller felförhållanden, vilket hjälper skyddsreläer att snabbt isolera felaktiga kretsar och förbättra systemets säkerhet och tillförlitlighet.

Denna modell (LXK-Φ80-200) använder epoxiharts vakuumgjutningsteknik med en struktur med delad kärna, vilket möjliggör installation utan att koppla bort primärkablar. Kärnan är tillverkad av högkvalitativt kallvalsat kiselstål, medan lindningen använder syrefria kopparledare för att säkerställa stabil magnetisk prestanda och låga förluster under långvarig drift.

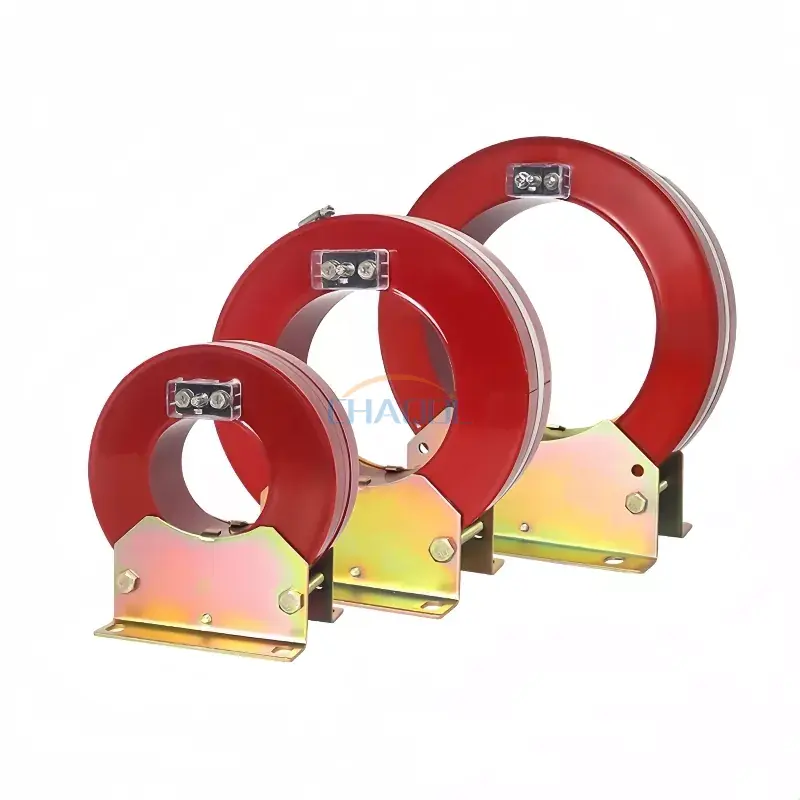

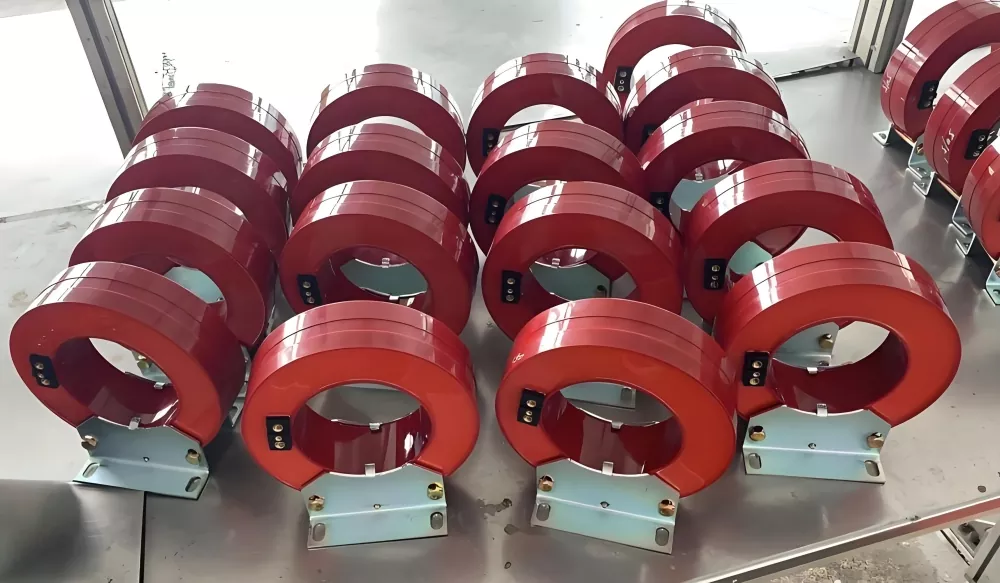

Faktiska produktbilder

Zero Sequence Current Transformer

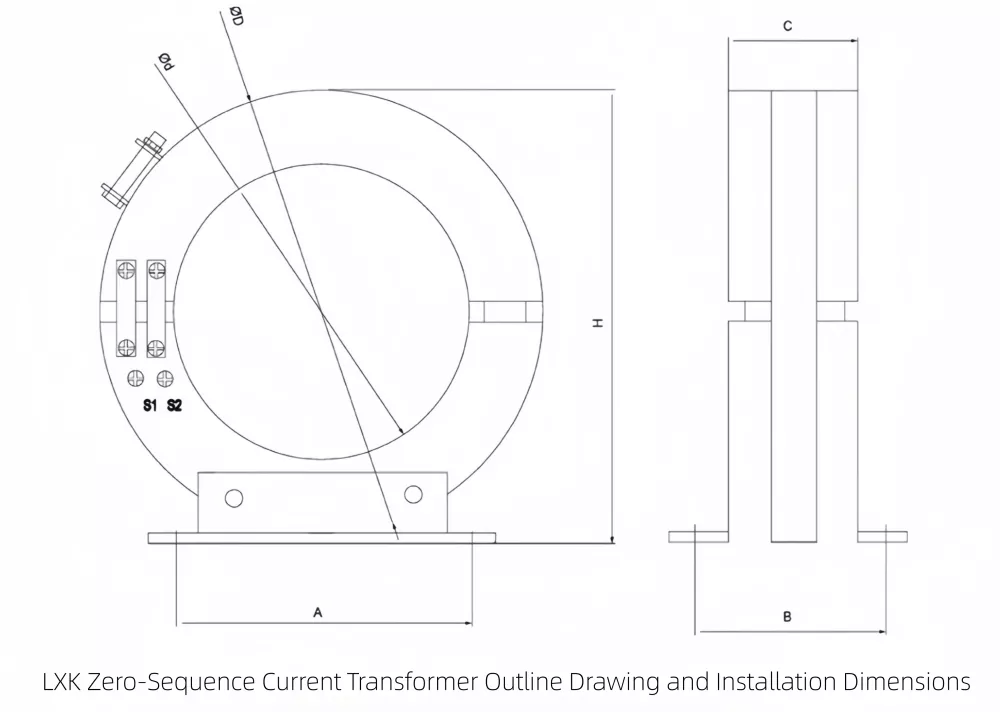

Produktens utseende och måttdiagram

Zero Sequence Current Transformer

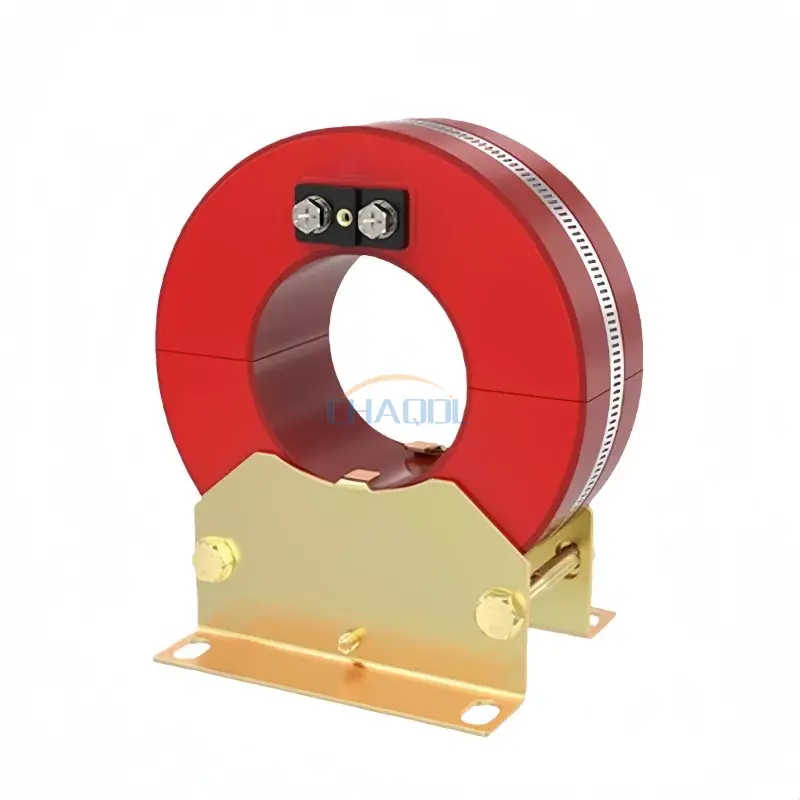

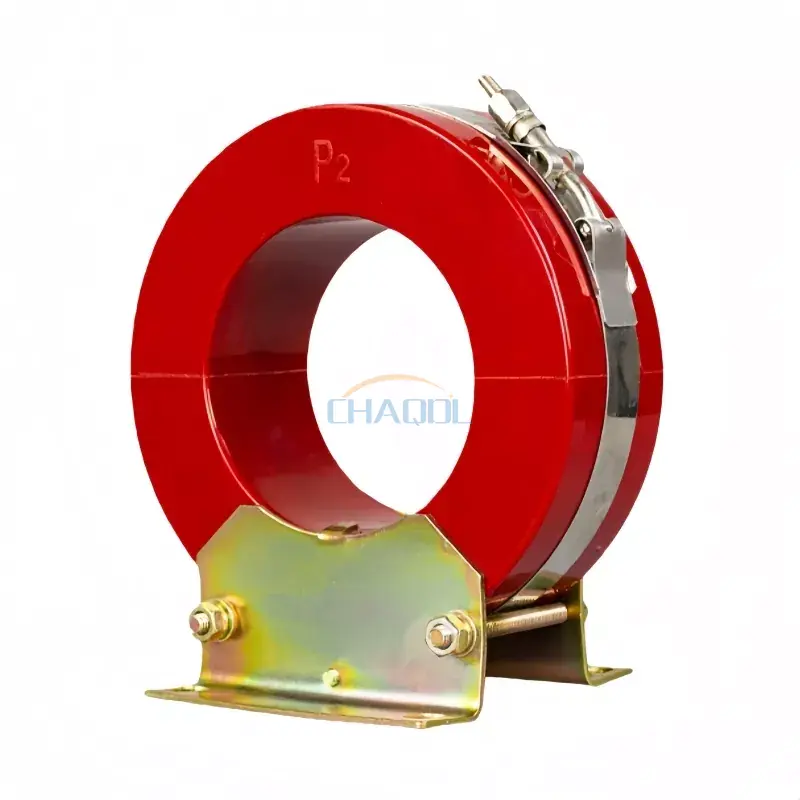

En viktig fördel med denna Zero Sequence Current Transformator är dess delade kärnstruktur, som möjliggör installation utan att koppla bort primärkablar. Den tvådelade kärndesignen, i kombination med klämfixering, förbättrar avsevärt installationseffektiviteten på plats vid eftermontering och underhållsprojekt.

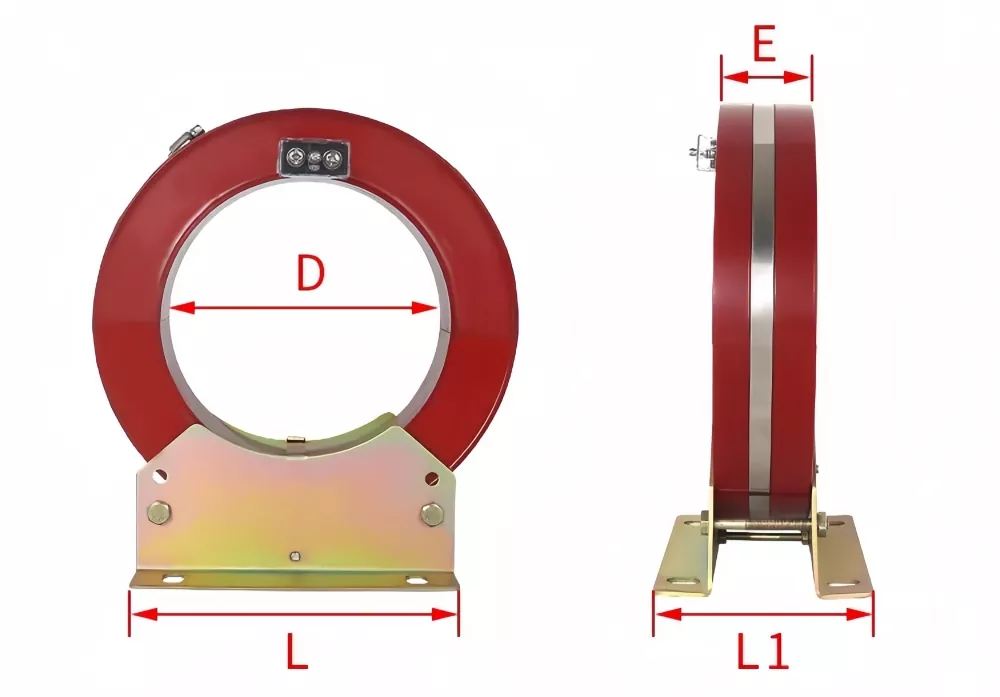

Produktspecifikationer	D	E	L	L1
LXK-80	Φ80	58	130	123
LXK-100	Φ100	58	130	122
LXK-120	Φ120	57	130	120
LXK-150	Φ150	58	190	123
LXK-180	Φ180	58	190	125
LXK-200	Φ200	60	280	129
LXK-240	Φ240	80	280	167
LXK-260	Φ260	55	280	120
LXK-300	Φ300	80	280	170

Relä tekniska parametrar

Relämodell	Reläspolens anslutningsmetod	Reläskala värde	Strömvärde i nollsekvens (A)
DD-11/60 DD-1/60	seriekoppling	15*1	2,4-4,5
		30*1
	parallellt	15*2	3-5
		30*2
	seriekoppling	15*1	3-5
		30*1
	parallellt	15*2	3-6
		30*2

Nominell isoleringsnivå: 0,5/3KV

Produktegenskaper

Epoxihartsstrukturen med delad kärna tillåter snabb installation utan att ta bort primärkablar, vilket minskar stilleståndstiden i underhålls- och eftermonteringsprojekt. Designen förbättrar också mekanisk stabilitet och långsiktig isoleringstillförlitlighet i tuffa elektriska miljöer.

Enheten levererar stabil mätprestanda under låga och höga restströmsförhållanden, vilket gör den lämplig för skyddssystem i industriella distributionsnätverk, transformatorstationer och kompakta ställverk.

Normala driftförhållanden

1. Installation: Användning inomhus

2. Temperaturintervall: -5℃ till 40℃, dagligt medelvärde ≤ 30℃

3. Miljö: Icke-korrosiva områden med låg förorening

FAQ

F1: Vilken är huvudfunktionen hos en nollsekvensströmtransformator?
S: Den upptäcker obalansström orsakad av jordfel i trefassystem och ger signaler för reläskyddssystem för att isolera felaktiga kretsar.

F2: Kan det installeras utan att stänga av systemet?
S: Ja, designen med delad kärna tillåter installation runt befintliga kablar utan frånkoppling.

F3: Är märkströmmen fast eller anpassningsbar?
S: Den primära strömstyrkan kan anpassas baserat på systemkrav.

F4: Vilken typ av skyddssystem är det kompatibelt med?
S: Den är kompatibel med jordfelsreläer, skyddspaneler och ställverksövervakningssystem.

F5: Vilka material används i kärnan och lindningen?
S: Den använder kallvalsade kiselstålkärnor och syrefria kopparlindningar för låg förlust och hög effektivitet.

F6: Var är den vanligtvis installerad?
S: Den installeras vanligtvis i ringhuvudenheter, distributionsskåp, transformatorer och skyddspaneler för strömbrytare.
