Oljenedsänkt elektromagnetisk spänningstransformator

Model:JDX-110、220

Anqiang Power är en kinesisk leverantör av oljenedsänkta elektromagnetiska spänningstransformatorer. Denna spänningstransformator är en utomhus, enfas, enstegstyp, lämplig för kraftsystem med en märkfrekvens på 50Hz eller 60Hz och en märkspänning på 66KV-220KV, för användning vid spännings- och energimätning och reläskydd.

Skicka förfrågan

Produktbeskrivning

Anqiangs oberoende utvecklade Oil Immersed Electromagnetic Voltage Transformer, modell JDX-serien, är lämplig för spänningsnivåer på 66KV, 110KV och 220KV. Transformatorn har tre sekundärlindningar upptill, med separata mät- och skyddslindningar. Den är utrustad med en expansionstank i rostfritt stål upptill, som inkluderar ett oljenivåsynglas för enkel övervakning av oljenivåförändringar. Botten på Oil Immersed Electromagnetic Voltage Transformator är försedd med en multifunktionell oljeavtappningsventil, vilket gör oljeprovtagning, tömning och påfyllning mer bekväm. Basen och andra exponerade ståldelar av produkten använder både pulverlackering och varmförzinkning mot korrosionsprocesser, vilket säkerställer både estetik och utmärkt korrosionsbeständighet. Denna spänningstransformator har en enstegsisoleringsstruktur och ledningarna är sammansatta av flera kapacitiva skärmar för att säkerställa ett enhetligt elektriskt fält.

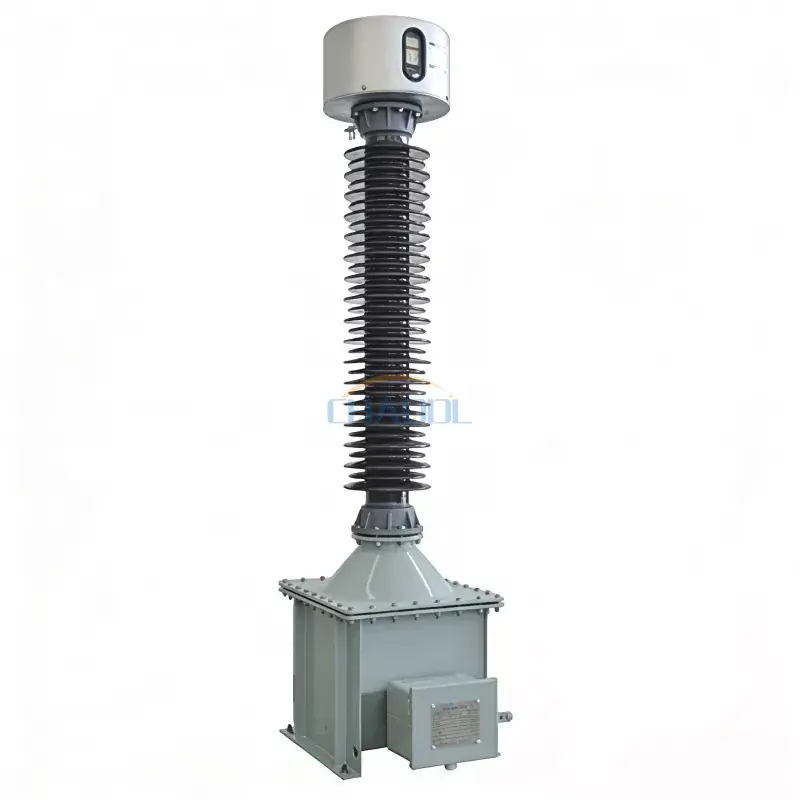

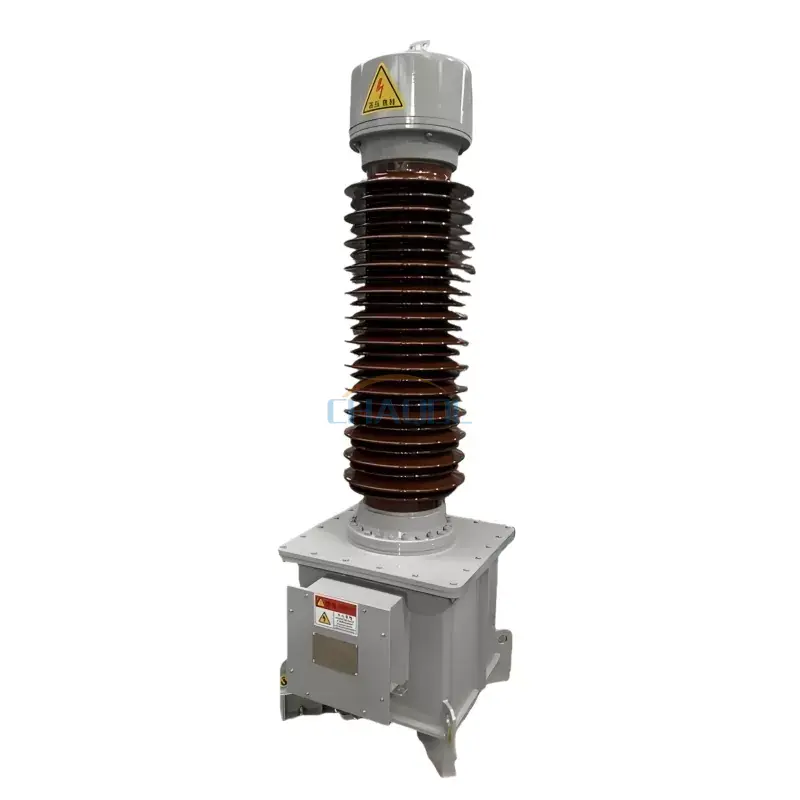

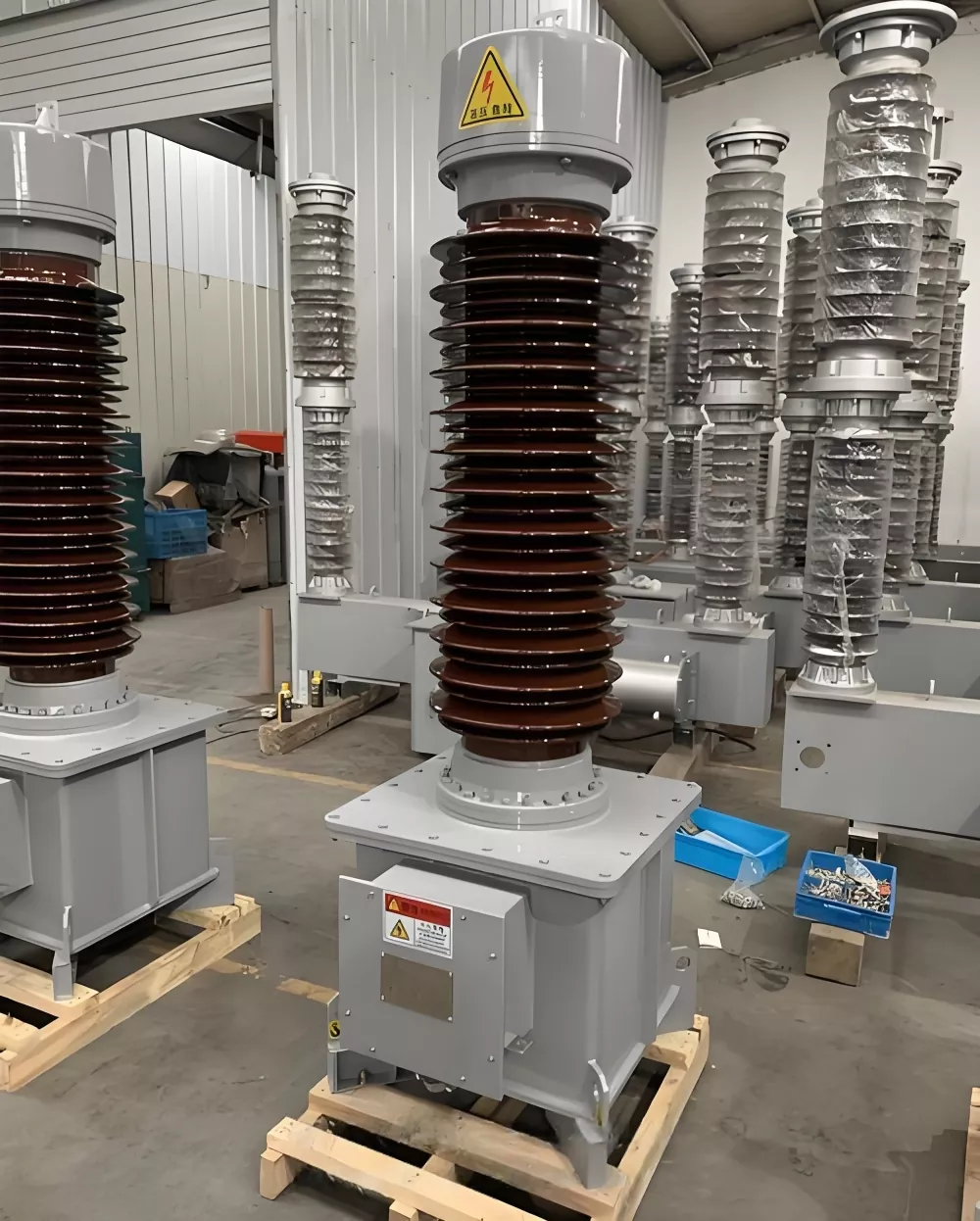

Faktiska produktbilder

Oil Immersed Electromagnetic Voltage Transformer

Tekniska parametrar

Nominell primärspänning (kV)	66/69	110/115		132/138	150		220/230
Maximal utrustningsspänning (kV)	72.5	123/126		145	325		460
Märkfrekvens (Hz)	50/60
Nominell effektfrekvens tål spänning (kV)	140/160	230		275	750		1050
Nominell blixtimpuls tål spänning (kV)	325/350	550		650	1500		2100
Bågblixtavstånd	780	1050		1300
Mekanisk belastning (N)	1250	1250		1250	1250		1250
Sekundära terminalmarkeringar	la-ln		2a-2n			da-dn
Noggrannhetsnivå	0.2		0.5			3P
Nominell uteffekt (VA)	100		250			300
	150		150			300
	150		—			300
Termisk gränsutgång (VA)	2000
Märkspänningsfaktor	1,2/Kontinuerlig；1,9/8h (66KV) 1.2/Continuous；1.5/30s(110-230KV)

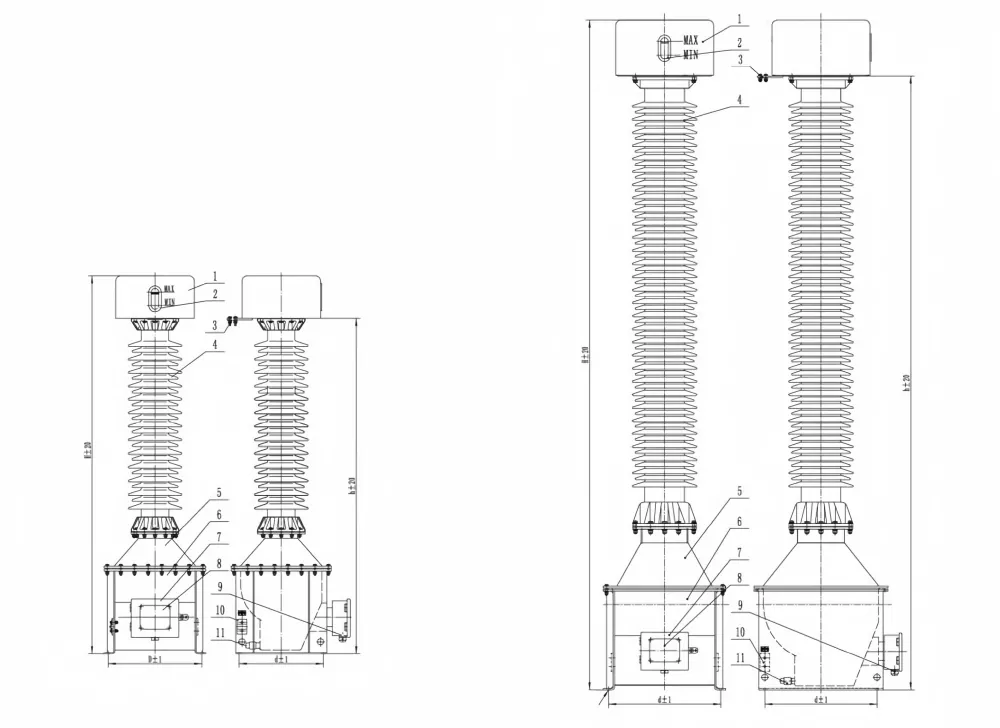

Produktens utseende diagram

Oil Immersed Electromagnetic Voltage Transformer

Antal	Namn
1	Expander
2	Inspektionsfönster för oljenivå
3	Enkel terminal
4	Porslinshylsa
5	Upphöjd sits
6	Tank
7	Sekundär kopplingsdosa
8	Namnskylt
9	Sekundärt utloppshål
10	Jordningsplatta
11	Oljeavtappningsventil
