Hur fungerar en genomströmstransformator?

Abstrakt: Genom kärnströmtransformatorerär kritiska enheter i elektriska system, som möjliggör noggrann strömmätning för övervakning, skydd och kontroll. Den här artikeln utforskar deras arbetsprinciper, fördelar, installationsöverväganden och vanliga kundproblem, och hjälper ingenjörer och anläggningschefer att fatta välgrundade beslut.

Innehållsförteckning

• Vad är en genomströmstransformator?
• Arbetsprincip för genomströmstransformatorer
• Viktiga fördelar
• Installationsöverväganden
• Typiska applikationer
• Vanliga problem och felsökning
• FAQ

Vad är en genomströmstransformator?

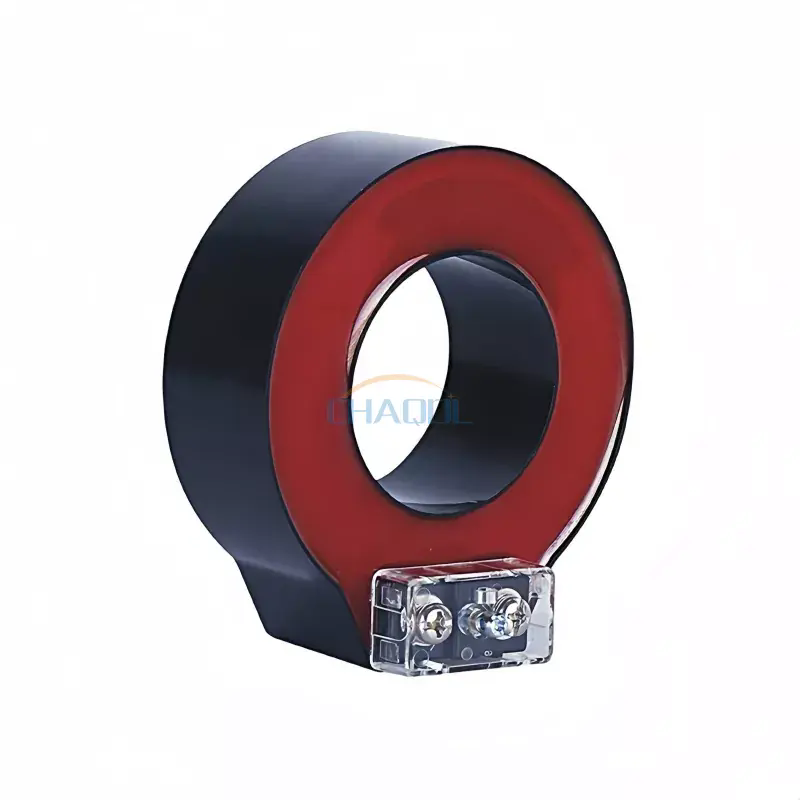

A Genom Core Current Transformer (TCCT)är en elektrisk anordning utformad för att mäta växelström (AC) genom att producera en reducerad ström proportionell mot strömmen i primärkretsen. Till skillnad från transformatorer av fönstertyp eller delad kärna, passerar ledaren direkt genom kärnan av TCCT, vilket möjliggör en kompakt design och noggrann mätning.

• Primärledaren passerar genom kärnan direkt
• Sekundärlindning ger nedskalad ström för mätning
• Används för skyddsreläer, mätare och övervakningssystem

Arbetsprincip för genomströmstransformatorer

TCCT arbetar baserat påelektromagnetisk induktion. Primärledaren genererar ett magnetfält som är proportionellt mot strömmen som flyter genom den. Detta magnetfält inducerar en ström i sekundärlindningen, som sedan säkert kan mätas med instrument utan direkt exponering för hög spänning.

Viktiga fördelar

• Kompakt design:Passar lätt i ställverk och panelinstallationer.
• Hög noggrannhet:Pålitliga mätningar för skyddsreläer och mätanordningar.
• Hållbar:Robust konstruktion för långvarig drift i industriella miljöer.
• Enkelt underhåll:Minimal service krävs på grund av enkel konstruktion.

Installationsöverväganden

Korrekt installation säkerställer optimal prestanda för TCCT. Nyckelfaktorer inkluderar:

1. Se till att primärledaren är centrerad genom kärnan för att undvika mätfel.
2. Verifiera korrekt sekundär ledning och polaritet för korrekta avläsningar.
3. Håll lämpliga isoleringsavstånd för att förhindra elektriska faror.
4. Tänk på miljöförhållanden: temperatur, luftfuktighet och vibrationer kan påverka prestandan.

För specifika installationsguider och säkerhetsrekommendationer tillhandahåller Anqiang Power detaljerade manualer för varje TCCT-modell.

Typiska applikationer

• Energimätning i industriella och kommersiella anläggningar
• Strömövervakning för ställverk och transformatorer
• Skyddsreläkretsar i transformatorstationer
• Integration i SCADA-system för fjärrövervakning

Vanliga problem och felsökning

Även högkvalitativa TCCT kan stöta på operativa problem. Vanliga problem inkluderar:

• Felaktig utgångskvot:Orsakas ofta av sekundära ledningsfel eller felaktigt val av kärna.
• Överhettning:Vanligtvis på grund av för hög primärström eller dålig ventilation.
• Magnetisk mättnad:Kan förvränga mätningar i högströmsapplikationer.
• Mekanisk skada:Fysiska stötar eller vibrationer kan påverka kärninriktningen.

Felsökning innebär i allmänhet att verifiera ledningar, kontrollera isoleringsskador och bekräfta att enheten är korrekt klassad för applikationen.

FAQ

• F: Kan TCCT mäta både AC- och DC-strömmar?
  S: Nej, genomströmtransformatorer är konstruerade för AC-mätning endast på grund av att de är beroende av elektromagnetisk induktion.
• F: Hur väljer jag rätt TCCT för min ansökan?
  S: Tänk på primärströmsklassificering, noggrannhetsklass, isoleringsnivå och miljöförhållanden.
• F: Är genom core-CT underhållsfria?
  S: De kräver minimalt underhåll, främst inspektion för fysisk skada och ledningsintegritet.
• F: Vad gör Anqiang Powers TCCT annorlunda?
  S: Anqiang Power betonar precisionstillverkning, hållbarhet och stöd för komplexa installationer.

Transformatorer genom härdström är oumbärliga i moderna elektriska system, vilket ger exakta mätnings-, skydds- och övervakningsmöjligheter. Genom att förstå deras principer, installation och gemensamma problem kan ingenjörer säkerställa tillförlitlig drift i alla applikationer.

För högkvalitativa kärnströmtransformatorer och personlig teknisk support, besökAnqiang Powerellerkontakta ossför att diskutera dina krav och få expertvägledning.
