Som en professionell leverantör av elektrisk utrustning,Anqiang Powertillhandahåller12KV Utomhusfrånkopplingsbrytareför mellanspänningsdistributionsnätverk som kräver pålitlig elektrisk isolering, säker underhållsåtkomst och pålitlig utomhusdrift. Att förstå dess arbetsprincip, tekniska specifikationer och applikationskrav hjälper ingenjörer och inköpsteam att välja rätt utrustning för sina kraftprojekt.
En 12KV utomhusfrånkopplingsbrytare är en viktig komponent i mellanspänningssystem för kraftdistribution. Designad främst för att isolera elektriska kretsar under tomgångsförhållanden, ger den en synlig separationspunkt som hjälper underhållspersonal att identifiera en isolerad del av ett nätverk. GW9-12-modellen som erbjuds av Anqiang Power har en enpolig struktur, en ledande bladmekanism och en självlåsande design för praktiska utomhusapplikationer. Den här artikeln förklarar hur växeln fungerar, var den används, vilka tekniska parametrar som spelar roll vid upphandling och hur korrekt installation och underhåll stödjer långsiktig driftsäkerhet.
En 12KV utomhusbrytare är en högspänningsisoleringsenhet som används i utomhusnätverk. Dess primära syfte är att upprätta ett isoleringsgap när en kretssektion måste inspekteras, repareras eller underhållas. Enheten installeras vanligtvis i distributionssystem, transformatorstationer och andra mellanspänningselektriska installationer.

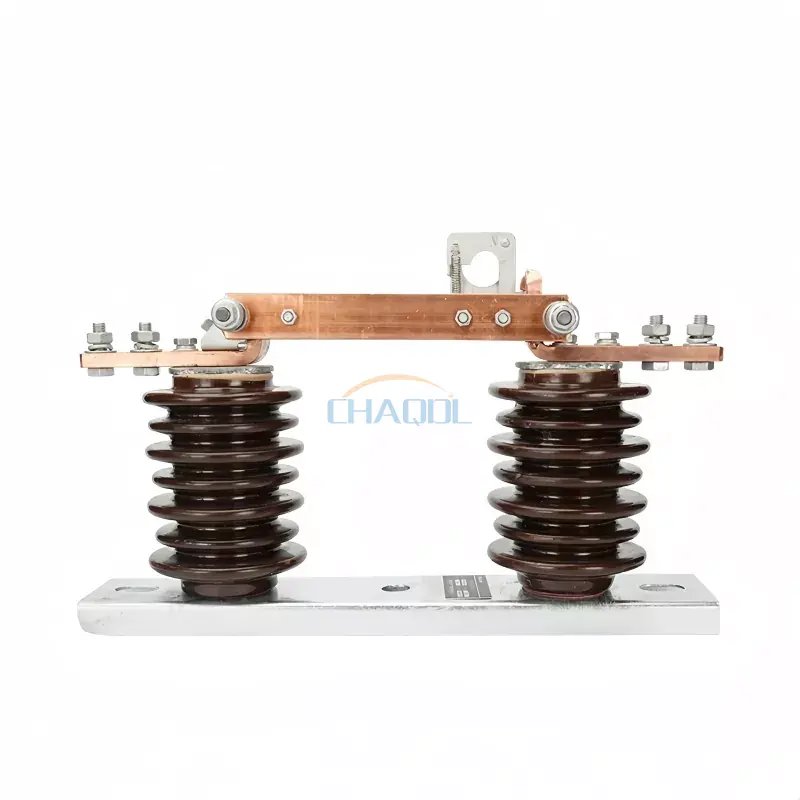

Anqiang Powers GW9-12-modell är designad för enfasdrift i trefasledningssystem. Dess manövermekanism tillåter auktoriserad personal att öppna eller stänga strömbrytaren med en lämplig isolerad manöverkrok, i enlighet med tillverkarens bruksanvisningar och tillämpliga elektriska säkerhetsprocedurer.
Till skillnad från en strömbrytare är en konventionell frånkopplingsbrytare inte utformad för att bryta normal belastningsström eller kortslutningsström. Den måste därför samordnas med lämpliga brytare och annan skyddsutrustning. Denna distinktion är avgörande när man utformar en säker kopplingssekvens eller specificerar utrustning för ett nytt kraftdistributionsprojekt.
För en bredare förståelse av utrustningsalternativ, kan köpare också granska Anqiang Powers sortiment av högspänningsbrytare.
Funktionsprincipen för en utomhusfrånskiljare är baserad på den fysiska rörelsen av ledande kontakter. När omkopplaren är stängd upprättar dess ledande blad den avsedda elektriska anslutningen. När strömbrytaren öppnas under tillåtna tomgångsförhållanden, separeras bladet från den fasta kontakten, vilket skapar ett synligt isoleringsgap.
GW9-12-designen har en fast manöverkrok och en självlåsande mekanism. Dessa funktioner hjälper operatören att kontrollera omkopplingen och minska sannolikheten för oavsiktlig rörelse när utrustningen är korrekt installerad och underhållen.
Den faktiska kopplingen måste följa den godkända driftinstruktionen för systemet. Enbart ett synligt kontaktgap ersätter inte spänningsverifiering, jordning vid behov eller andra obligatoriska elektriska säkerhetsåtgärder.
Elektrisk utrustning utomhus måste kombinera tillförlitlig elektrisk isolering med mekanisk stabilitet och miljöbeständighet. Flera designöverväganden är särskilt viktiga när man utvärderar en 12KV utomhusfrånskiljare.
GW9-12 använder en enpolig konfiguration som stöder individuell fasinstallation i trefasdistributionssystem. Detta arrangemang kan vara lämpligt för distributionsnätslayouter där installationsdesignen kräver separata fasmonterade isoleringsanordningar.
Det öppna kontaktarrangemanget ger en synlig indikation på separationen mellan ledande komponenter. Detta hjälper personalen att identifiera den isolerade positionen under auktoriserade underhållsprocedurer, även om formell verifiering och säkerhetskontroller fortfarande är nödvändiga.
En självlåsande mekanism hjälper till att bibehålla det avsedda mekaniska läget och minskar risken för oavsiktlig användning. Dess effektivitet beror på korrekt justering, installation och rutininspektion.
Isolerande komponenter måste motstå de elektriska påfrestningar som är förknippade med systemets märkspänning och miljöförhållandena på installationsplatsen. Föroreningar, fukt, temperaturförändringar och blixtrelaterade överspänningsöverväganden bör alla inkluderas i valet av utrustning.
En isolerad arbetskrok kan ge en enkel arbetsmetod för lämpliga installationer. Det faktiska driftarrangemanget, nödvändiga utrymmen och tillåtna procedurer måste bekräftas mot utrustningens dokumentation och tillämpliga elsäkerhetsstandarder.
En 12KV utomhusfrånskiljare används där en lämplig medelspänningskrets kräver en isoleringspunkt. Dess lämplighet beror på det elektriska systemets utformning, installationsmiljön, driftprocedurer och tillämpliga nätkrav.
På överliggande distributionsnät kan frånkopplingsbrytare isolera utvalda linjesektioner för inspektion, underhåll eller planerat utrustningsbyte. Korrekt placering kan hjälpa underhållsteam att arbeta på utsedda sektioner utan att onödigt påverka hela nätverket.
Transformatorstationer använder frånkopplingsbrytare för att upprätta isoleringspunkter runt utvalda kretsar och utrustning. Ingenjörer måste koordinera enheten med strömbrytare, samlingsskenor, transformatorer, jordningsbrytare där tillämpligt och transformatorstationens driftsekvens.
Fabriker, bearbetningsanläggningar och andra industrianläggningar kan använda mellanspänningsdistributionsnät för att försörja transformatorer och nedströms elektrisk utrustning. En korrekt vald frånskiljare kan stödja planerat underhåll genom att tillhandahålla en lämplig isoleringspunkt.
Kraftbolag kräver utrustning som passar deras etablerade växlingsprocedurer och underhållspraxis. Urvalet bör ta hänsyn till företagets tekniska specifikationer, miljöförhållanden, inspektionskrav och godkända utrustningsstandarder.
För projekt som behöver både avbrotts- och skyddsfunktioner bör ingenjörer utvärdera lämplig strömbrytare eller lastbrytare snarare än att anta att en frånkopplingsbrytare kan utföra varje kopplingsuppgift.
Tekniska specifikationer avgör om en frånkopplingsbrytare är lämplig för det avsedda nätverket. Produktinformationen för Anqiang Powers GW9-12-serie identifierar den som en 12KV-klass utomhusfrånskiljare. Det detaljerade betygsschemat bör bekräftas mot tillverkarens aktuella tekniska dokumentation innan en beställning görs.
| Parameter | Vad köpare bör verifiera | Varför det spelar roll |
|---|---|---|
| Modell | GW9-12 eller den angivna projektmodellen | Bekräftar den avsedda utrustningskonfigurationen. |
| Märkspänning | Kompatibilitet med systemspänning och utrustningsklass | Hjälper till att säkerställa lämplig elektrisk isolering och lämplig applikation. |
| Märkström | Kontinuerlig strömklassning krävs av projektet | Bestämmer lämplighet för de avsedda normala driftsförhållandena. |
| Effekt-frekvens tål spänning | Tillverkarens deklarerade isoleringsklass | Indikerar den specificerade isoleringsprestanda under effekt-frekvenstestförhållanden. |
| Blixtimpulser tål spänning | Specificerad impulsisoleringsnivå | Stöder utvärdering av isoleringskoordination och transienta överspänningskrav. |
| Tål ström kort tid | Angiven strömstorlek och varaktighet | Hjälper till att bedöma enhetens förmåga att motstå felströmseffekter när den är stängd. |
| Mekanisk uthållighet | Deklarerat antal driftscykler | Ger en referens för mekanisk hållbarhet under specificerade testförhållanden. |
| Manövermekanism | Manuell krokdrift eller annat godkänt arrangemang | Bestämmer driftkrav och kompatibilitet med platsprocedurer. |
| Miljömässig lämplighet | Höjd, föroreningar, temperatur, vind och installationsförhållanden | Hjälper till att bekräfta att utrustningen är lämplig för den faktiska platsen. |
Viktig:Tabellen ovan är en checklista för upphandling, inte en ersättning för ett verifierat produktklassificeringsblad. Köpare bör begära exakta märkströmalternativ, isoleringsnivåer, korttidsbeständighetsklassificeringar, dimensioner och tillämpliga standarder för den specifika konfigurationen som anges.
Att välja rätt 12KV utomhusfrånkopplingsbrytare kräver mer än att matcha en spänningsbeteckning. Ingenjörer och inköpsteam bör bedöma de fullständiga elektriska och mekaniska kraven innan de slutför en specifikation.
Kontrollera den nominella nätverksspänningen, maximal systemspänning, erforderlig kontinuerlig ström och krav på isoleringskoordinering. Dessa värden bör överensstämma med projektets enlinjediagram och tekniska specifikationer.
Bestäm den potentiella kortslutningsströmmen och den erforderliga korttidsmotståndsförmågan. En frånkopplingsbrytare kan behöva förbli stängd medan felströmmen rensas av skyddsutrustning, så dess motståndsklasser måste vara lämpliga för installationen.
Tänk på höjd, omgivningstemperatur, luftfuktighet, luftburna föroreningar, exponering för kustsalt och mekaniska belastningar. Utomhusinstallationer kan kräva specifik isolering, korrosionsskydd eller monteringsarrangemang för att möta platsförhållandena.
Fastställ om projektet kräver en manuellt manövrerad strömbrytare, ett alternativt driftarrangemang eller en jordningsbrytare som en del av monteringen. Jordningskrav bör tas upp i den övergripande systemdesignen snarare än att antas ingå i varje standardkonfiguration.
Begär produktdatabladet, måttritningar, installationsinstruktioner, rutin- och typtestdokumentation i tillämpliga fall och detaljer om relevanta standarder. Bekräfta att den medföljande konfigurationen uppfyller kraven från den lokala myndigheten eller projektmyndigheten.
Tillförlitlig upphandling innebär också kontroll av tillverkningskonsistens, teknisk kommunikation, reservdelstillgänglighet och support efter försäljning. Anqiang Power erbjuder en rad urkopplingsbrytare och ger produktvalsguide för olika elektriska applikationer. Köpare kan diskutera projektkraven genom produktsortimentet för frånkopplingsbrytare.
Korrekt installation och rutininspektion hjälper till att bevara driftsäkerheten för utomhusfrånskiljare. Underhållsintervaller bör följa tillverkarens instruktioner, platsförhållanden, driftsfrekvens och kraven från den ansvariga el- eller anläggningsoperatören.
Allt installations- och underhållsarbete måste utföras av kvalificerad personal enligt en godkänd säkerhetsprocedur. Kretsen måste placeras i ett verifierat säkert tillstånd, med isolering, spänningstestning, jordning och spärråtgärder vid behov. Använd aldrig en konventionell frånkopplingsbrytare för att avbryta belastningsströmmen såvida inte utrustningen är speciellt utformad och klassad för den uppgiften.
Dess huvudsakliga funktion är att isolera en lämplig mellanspänningskrets under tomgångsförhållanden och ge ett synligt kontaktgap. Detta stöder underhåll och inspektion när det används med lämpliga omkopplings-, verifierings- och jordningsprocedurer.
En konventionell frånskiljare är inte konstruerad för att bryta normal belastningsström eller kortslutningsström. En korrekt klassad strömbrytare eller annan lämplig omkopplingsanordning måste utföra den erforderliga avbrottsuppgiften innan frånskiljaren aktiveras.
Anqiang Powers GW9-12 är en utomhus, enpolig högspänningsfrånskiljare avsedd för lämpliga 12KV-klassdistributionsapplikationer. Den kan användas för enskild fasdrift i trefasledningssystem, med förbehåll för godkänd installationsdesign.
Nyckelparametrar inkluderar märkspänning, märkström, effekt-frekvens motstå spänning, blixtimpuls motstå spänning, korttids motstå ström, mekanisk uthållighet, manövermekanism och miljömässig lämplighet. De exakta värdena måste verifieras i databladet för den valda modellen.
Inspektionsfrekvensen beror på tillverkarens underhållsinstruktioner, platsmiljö, växlingsfrekvens och krav på utrustning. Regelbundna kontroller bör täcka isolering, ledande kontakter, mekaniska länkar, monteringsdetaljer och tecken på överhettning eller korrosion.
Ange systemspänning, erforderlig märkström, installationsmiljö, isoleringskrav, krav på kortslutningsmotstånd, driftsmetod, jordningskonfiguration, tillämpliga standarder och projektkvantitet. Ritningar eller en utrustningsspecifikation kan hjälpa leverantören att rekommendera en lämplig konfiguration.
En 12KV utomhusfrånskiljare är en viktig isoleringskomponent i mellanspänningsdistributionsnät. Dess värde ligger i att tillhandahålla en lämplig isoleringspunkt för underhåll, stödja tydliga kopplingsprocedurer och integrera med det bredare skydds- och jordningssystemet. Att välja rätt modell kräver noggrann genomgång av elektriska märkvärden, isoleringsprestanda, mekanisk design, platsförhållanden och tillämpliga standarder. Korrekt installation, kvalificerad drift och regelbunden inspektion är lika viktigt för pålitlig service.
Om du skaffar en 12KV utomhusfrånkopplingsbrytare för ett energi-, transformatorstation eller industridistributionsprojekt, kan Anqiang Power hjälpa dig att granska dina applikationskrav och identifiera en lämplig produktkonfiguration. Dela dina tekniska specifikationer, driftsförhållanden och kvantitetskrav med vårt team.Kontakta ossidag för att diskutera produktval, begära detaljerad teknisk dokumentation och få en offert anpassad för ditt projekt.
