Som en professionell tillverkare av kraftutrustning,Anqiang Powerger en pålitligStrömtransformator med nollsekvensdesignad för att detektera jordfelsström och stödja jordfelsskydd i kraftdistributionssystem. Dess struktur med delad kärna, stabila magnetiska prestanda och bekväma installation gör den lämplig för skydds- och övervakningsapplikationer där snabb feldetektering och pålitlig drift är avgörande.
En nollsekvensströmtransformator är en specialiserad strömtransformator som används för att detektera restström eller nollsekvensström orsakad av strömobalans och jordfel. Till skillnad från konventionella strömtransformatorer som i första hand mäter individuella fasströmmar, övervakar denna enhet den kombinerade strömmen som passerar genom transformatorns kärna. Under normala driftsförhållanden är vektorsumman av de övervakade strömmarna nära noll. När ett jordfel eller läckage uppstår ändras balansen och en restström detekteras. Denna signal kan sedan överföras till ett skyddsrelä för att initiera en lämplig skyddsåtgärd.
För industriella distributionsnätverk, transformatorstationer, ställverksenheter och eftermonteringsprojekt kräver valet av rätt transformator uppmärksamhet på kärndesign, öppningsstorlek, isolering, installationsmetod, noggrannhet, reläkompatibilitet och miljöförhållanden. En korrekt vald nollsekvensströmtransformator kan förbättra felövervakningen samtidigt som skyddssystemen reagerar mer effektivt.
Vad är en nollsekvensströmtransformator?
Hur fungerar en nollsekvensströmtransformator?
Vilka är de viktigaste egenskaperna hos en modern nollsekvensströmtransformator?
Var används en nollsekvensströmtransformator?
Hur ska du välja rätt transformator?
Vad bör man tänka på vid installationen?
Produktspecifikationer och urvalsreferens
En nollsekvensströmtransformator, ofta kallad en kärnbalansströmtransformator eller jordfelsströmtransformator, är utformad för att detektera strömobalans i en elektrisk krets. Dess primära tillämpning är att identifiera restström associerad med jordfel, isoleringsproblem eller läckagevägar.
Driftskonceptet skiljer sig från det för en konventionell fasströmtransformator. Istället för att bara mäta en ledare passerar ledarna som hör till den skyddade kretsen genom magnetkärnan. När strömmarna som flyter genom ledarna är balanserade upphäver deras magnetiska effekter till stor del varandra. När ett fel får ström att flyta genom en oavsiktlig bana, utvecklas ett kvarvarande magnetfält i kärnan och sekundärlindningen producerar en motsvarande signal.
Denna funktionsprincip gör att transformatorn kan arbeta tillsammans med skyddsreläer och annan övervakningsutrustning. För elektriker och systemintegratörer fungerar enheten därför som en viktig avkänningskomponent inom ett övergripande jordfelsskydd.
Arbetsprincipen är nära besläktad med Kirchhoffs nuvarande lag. I en balanserad trefaskrets är vektorsumman av fasströmmarna teoretiskt noll:
Ia + Ib + Ic = 0
Följaktligen minimeras det magnetiska flödet som genereras inuti kärnan och den sekundära utsignalen förblir mycket liten.
När ett jordfel uppstår lämnar en del av strömmen den avsedda kretsen genom en oavsiktlig väg. Den nuvarande balansen är därför störd:
Ia + Ib + Ic ≠ 0
Den resulterande restströmmen skapar magnetiskt flöde i kärnan. Sekundärlindningen genererar då en elektrisk signal som kan detekteras av ett skyddsrelä.
En typisk skyddssekvens kan sammanfattas enligt följande:
Denna process tillåter ett skyddssystem att identifiera onormal restström utan att enbart förlita sig på mätningar från individuella fasströmtransformatorer.

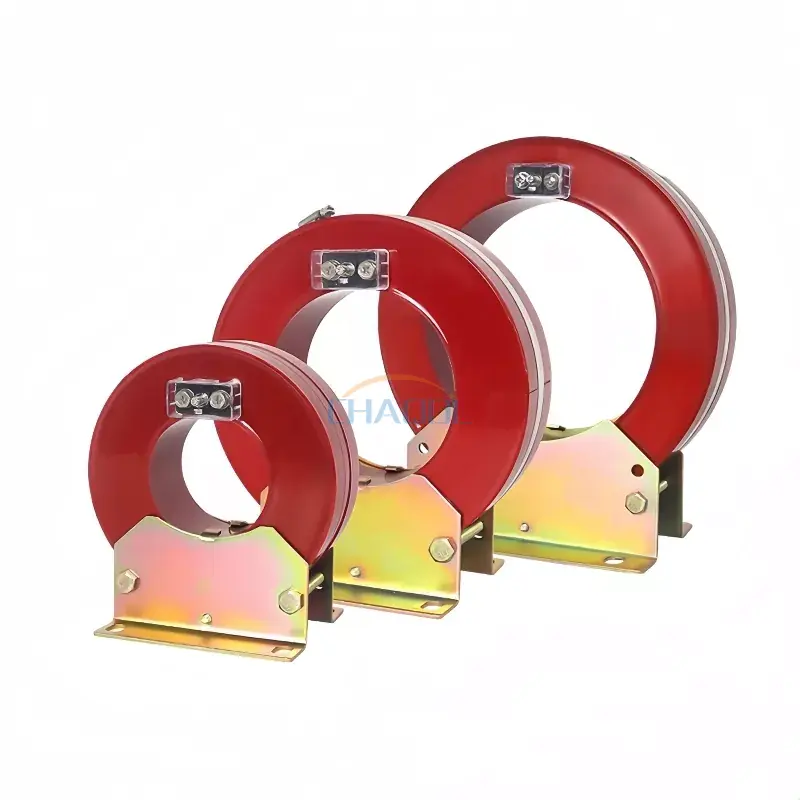

För industriella elektriska applikationer är mekanisk konstruktion och elektromagnetisk prestanda lika viktiga. Anqiang Powers LXK-serie använder en design med delad kärna med vakuumgjutning av epoxiharts, vilket gör att transformatorn kan installeras runt befintliga primärkablar utan att behöva ta bort kabeln. Detta kan vara särskilt värdefullt för eftermonterings- och underhållsprojekt där minimera stilleståndstid är en prioritet.
Flera egenskaper bör beaktas vid utvärdering av denna typ av transformator:
Dessa egenskaper gör design med delad kärna särskilt praktisk vid uppgradering av befintlig elektrisk infrastruktur utan omfattande modifieringar av primärkretsen.
En nollsekvensströmtransformator kan integreras i ett brett utbud av kraftdistribution och skyddssystem. Dess primära roll är att tillhandahålla jordfelsströmsinformation till skydds- eller övervakningsutrustning.
Typiska tillämpningar inkluderar:
Till exempel, i ett distributionsskåp, kan transformatorn övervaka ledarna som matar en nedströmskrets. Om isoleringsförsämring gör att ström flyter mot jorden, kan den resulterande restströmmen detekteras och överföras till ett skyddsrelä. Reläet kan sedan avgöra om det uppmätta tillståndet kräver kretsavbrott.
Detta tillvägagångssätt är värdefullt eftersom tidig upptäckt av onormala strömförhållanden kan bidra till att minska risken för skador på utrustningen, förlängda stillestånd och elsäkerhetsincidenter.
Att välja en nollsekvensströmtransformator bör inte baseras på enbart bländarstorlek. Ingenjörer bör utvärdera det elektriska systemet, installationsmiljön, skyddsreläet och det mekaniska arrangemanget tillsammans.
| Urvalsfaktor | Vad man bör tänka på | Varför det spelar roll |
|---|---|---|
| Kärnbländare | Matcha innerdiametern med kabel- eller ledararrangemanget | Säkerställer praktisk installation och tillräckligt utrymme |
| Systemspänning | Bekräfta kompatibilitet med det elektriska systemet | Stöder lämplig isolering och säker drift |
| Restström | Bestäm det förväntade detektionsintervallet | Hjälper till att säkerställa lämplig skyddskänslighet |
| Reläkompatibilitet | Kontrollera kraven på sekundär utgång och relä | Säkerställer att skyddssystemet kan tolka signalen korrekt |
| Installationsmetod | Överväg solid-core eller split-core konstruktion | Modeller med delad kärna är fördelaktiga för eftermontering |
| Miljöförhållanden | Temperatur, föroreningsnivå, luftfuktighet och installationsplats | Stöder tillförlitlig långtidsdrift |
För eftermonteringstillämpningar kan en transformator med delad kärna erbjuda en betydande praktisk fördel eftersom tekniker i allmänhet kan installera den runt ett befintligt kabelarrangemang snarare än att helt demontera primärkretsen.
Korrekt installation är avgörande för tillförlitlig jordfelsmätning. Ledardragningen genom transformatoröppningen bör följa skyddsdesignen så att transformatorn mäter hela strömförhållandet för den skyddade kretsen.
Före installation bör ingenjörer verifiera:
För den refererade LXK-serien inkluderar de angivna normala driftsförhållandena inomhusinstallation, ett omgivningstemperaturområde på -5°C till 40°C och icke-korrosiva miljöer med låg förorening. Ingenjörer bör alltid bekräfta de faktiska projektförhållandena mot den valda produktens tekniska dokumentation före installation.
Anqiang Powers LXK-serie erbjuder flera öppningsalternativ för att rymma olika primärkabelarrangemang. De tillgängliga dimensionerna sträcker sig från cirka 80 mm till 300 mm, vilket ger ingenjörer flexibilitet när de integrerar transformatorn i befintlig distributionsutrustning.
| Modell | Bländare D | Dimension E | Dimension L | Dimension L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
För detaljerad produktinformation kan ingenjörer granskaStrömtransformator med nollsekvens produktsidaoch jämför de tillgängliga bländarstorlekarna med installationens fysiska krav.
Dess primära syfte är att detektera restström eller nollföljdsström associerad med jordfel och strömläckage. Utgången kan anslutas till ett skyddsrelä för övervakning och felisolering.
Ja. En konstruktion med delad kärna är särskilt fördelaktig för eftermontering och underhållsapplikationer eftersom transformatorn kan monteras runt en befintlig kabel utan att primärkabeln måste kopplas bort.
En konventionell strömtransformator mäter i allmänhet ström i en enskild ledare, medan en nollsekvenstransformator detekterar den restström som härrör från vektorförhållandet mellan ledarna som passerar genom dess kärna.
Typiska applikationer inkluderar distributionsskåp, transformatorstationer, ringhuvudenheter, transformatorskyddssystem, ställverksenheter och skyddspaneler för brytare.
Viktiga faktorer inkluderar härdöppning, elektriska systemkrav, förväntad restström, sekundär utgång, reläkompatibilitet, isoleringskrav, installationsmetod och miljöförhållanden.
En nollsekvensströmtransformator är en kritisk avkänningskomponent för modern jordfelsdetektering och elektriska skyddssystem. Genom att övervaka den restström som skapas när den normala strömbalansen störs, ger den skyddsreläer med värdefull information för att identifiera onormala driftsförhållanden. Konstruktion med delad kärna förbättrar ytterligare installationsflexibiliteten, särskilt vid eftermontering och underhållsprojekt.
För projekt som kräver pålitlig restströmsdetektering erbjuder Anqiang Power lösningar i LXK-serien med flera öppningsstorlekar, epoxihartsvakuumgjutning, kallvalsade kiselstålkärnor och syrefria kopparlindningar. Om du väljer en lämplig transformator för ett distributionsnät, ställverk eller skyddssystem,kontakta ossför att diskutera dina tekniska krav och hitta en lämplig Zero Sequence Current Transformer-lösning för din applikation.
