24kV sidomonterad vakuumbrytare

De24kV sidomonterad vakuumbrytare(Modell: ZN63A (VS1)-24) är en högpresterande mellanspänningsbrytare inomhus designad för trefas AC 50Hz kraftsystem med en märkspänning på 24kV. Den integrerar manövermekanismen och vakuumbrytaren i en kompakt struktur, vilket ger tillförlitligt skydd, omkoppling och kontroll för transformatorstationer, kraftverk, industrianläggningar och kraftdistributionssystem. Brytaren finns i både fastmonterade och utdragbara versioner för att möta olika ställverkskonfigurationer.

Med avancerad vakuumavbrottsteknik, hög mekanisk uthållighet och låga underhållskrav är denna strömbrytare idealisk för applikationer som involverar frekventa växlingsoperationer. Det används i stor utsträckning inom metallurgi, gruvdrift, kemiska anläggningar, kolindustrier, krafttransformatorstationer och projekt för förnybar energi där säker och pålitlig kraftdistribution är avgörande.

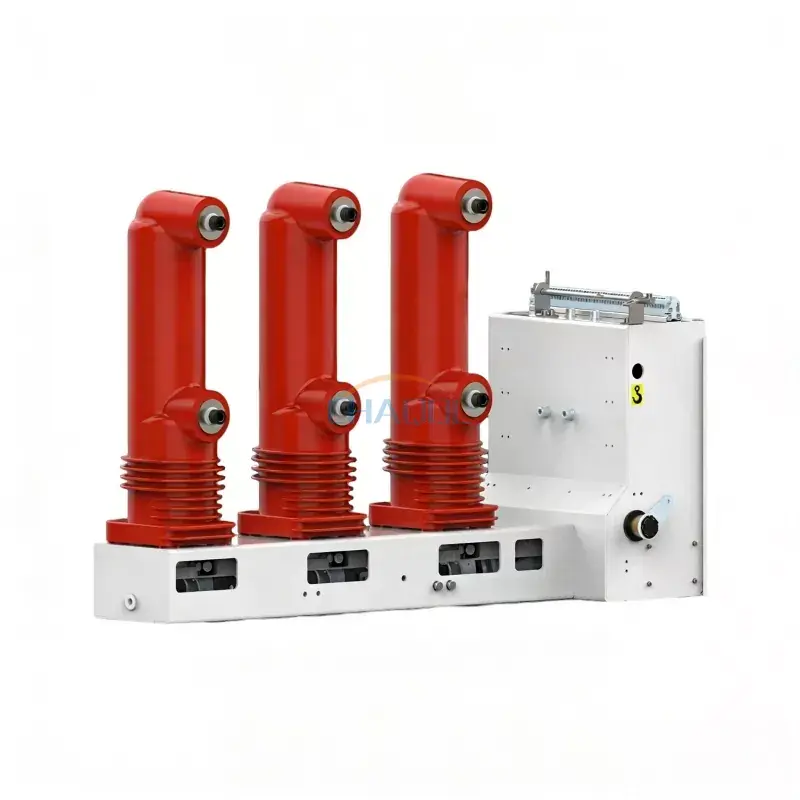

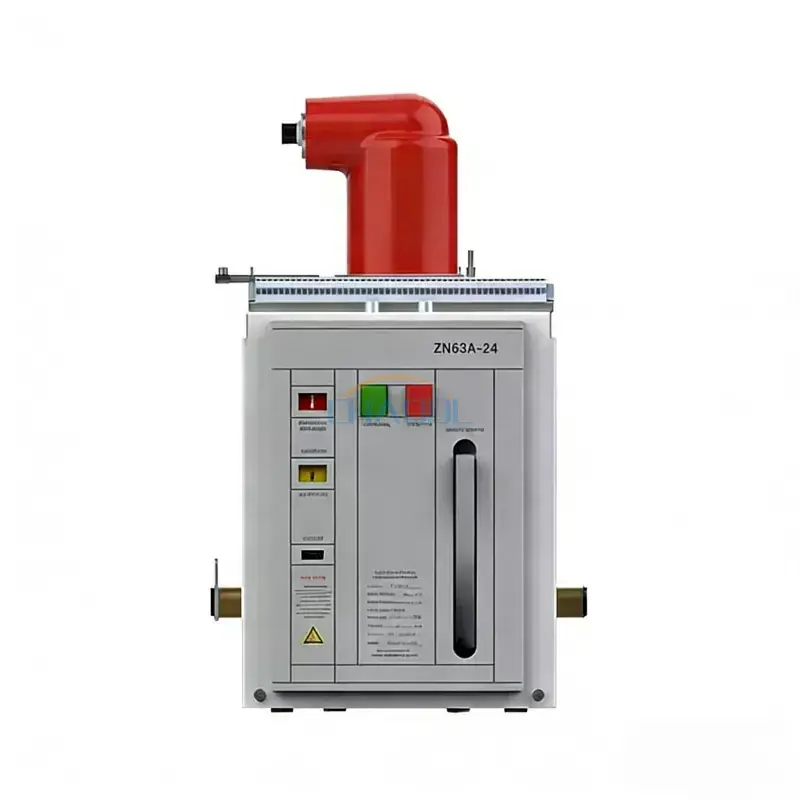

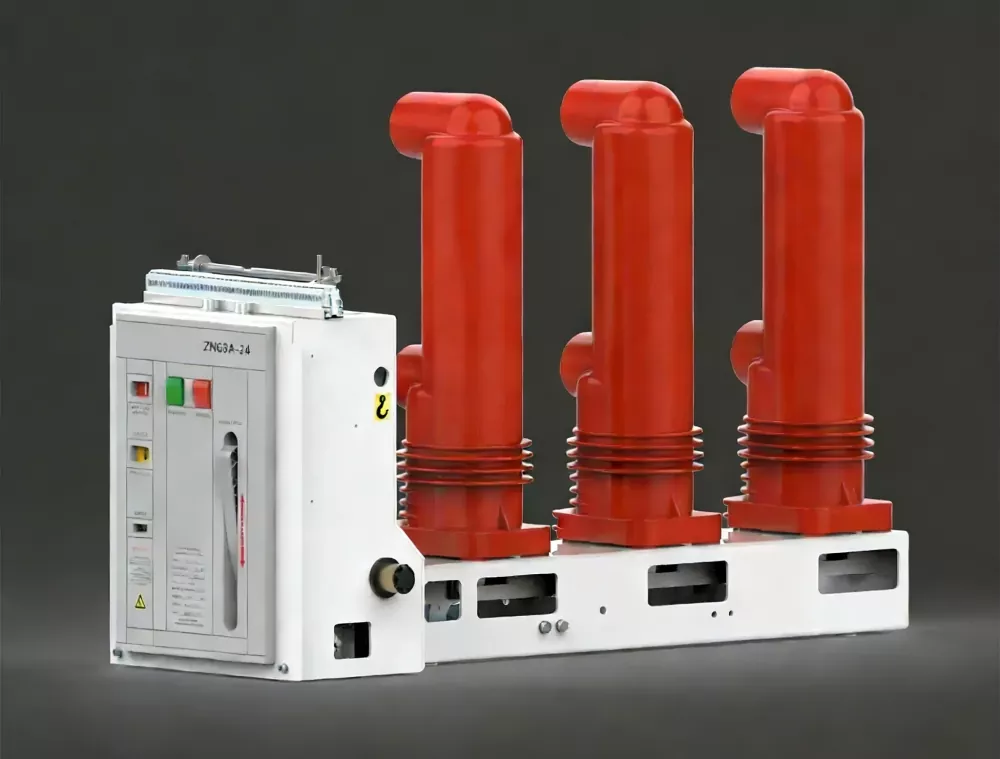

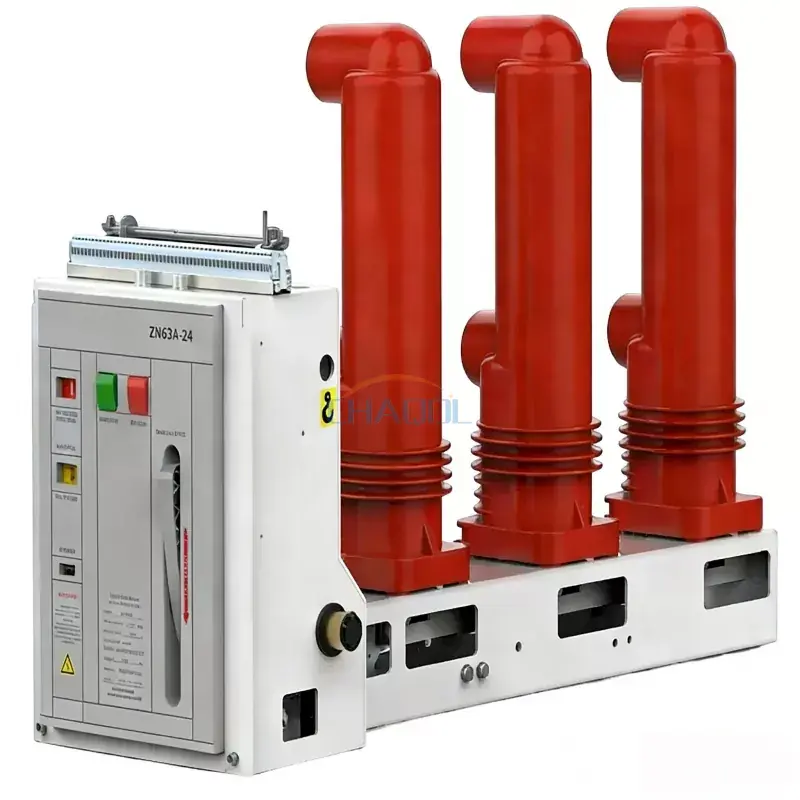

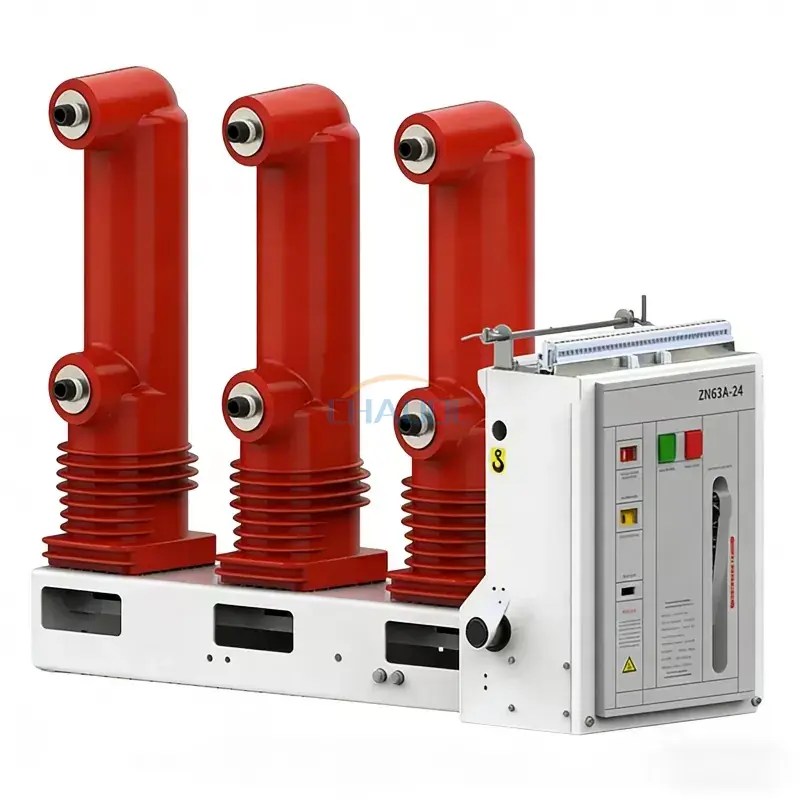

Produktens utseende

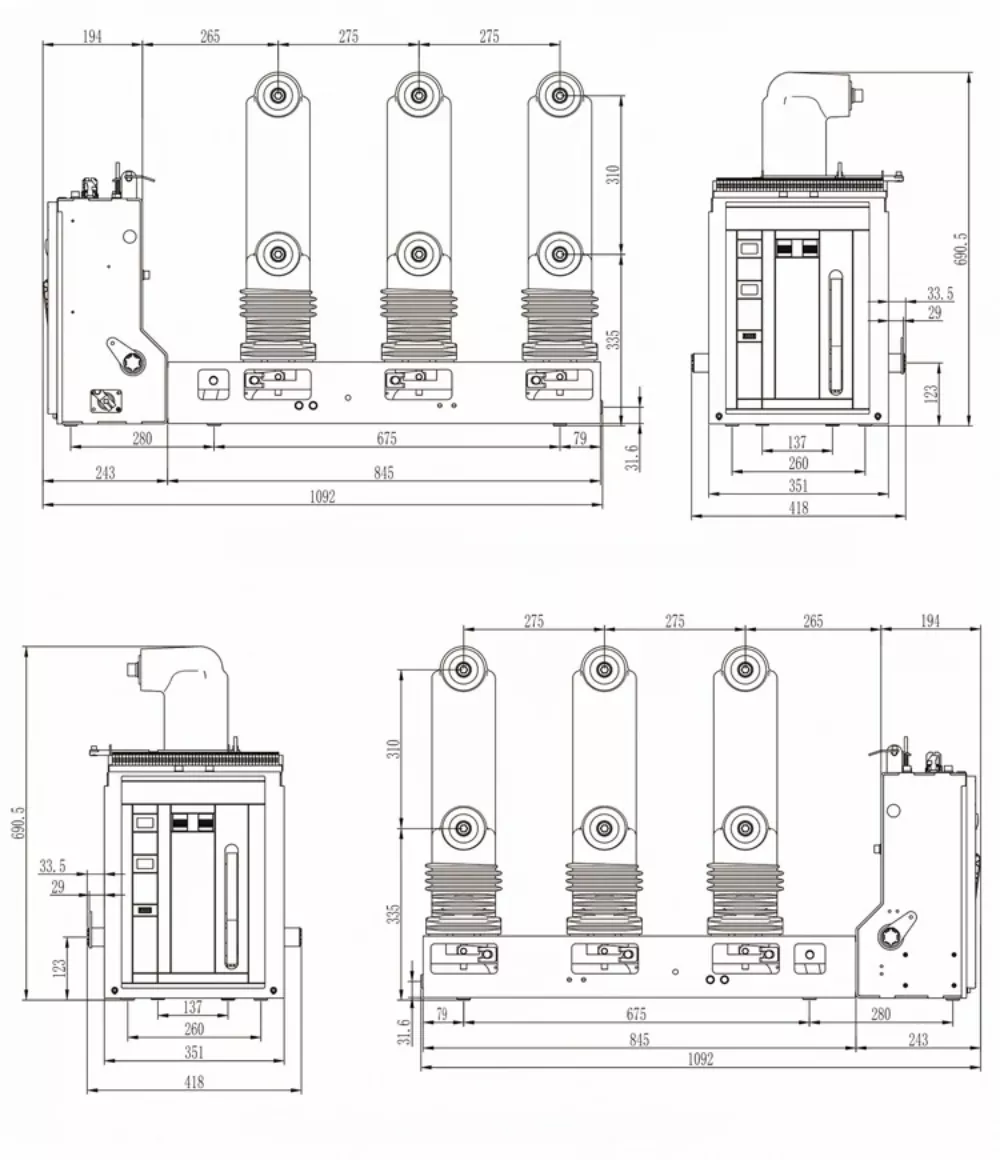

Dimensionsdiagram

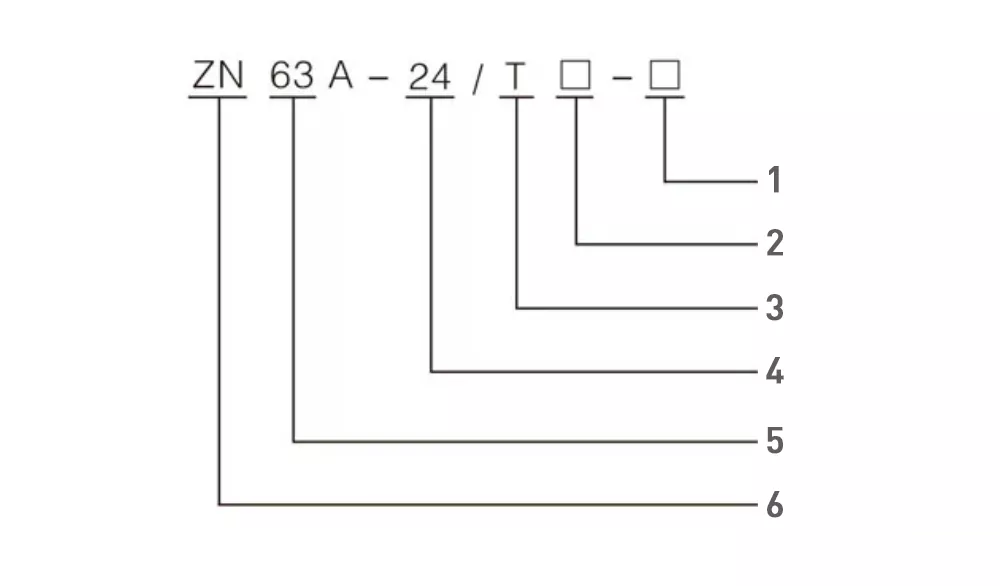

Modellidentifiering

• 1 – Nominell kortslutningsbrytström (kA)
• 2 – Märkström (A)
• 3 – Driftsmekanism
• 4 – Märkspänning (kV)
• 5 – Designserien
• 6 – Vakuumbrytare inomhus

Produktegenskaper

• Integrerad sidomonterad manövermekanism med kompakt design och pålitlig transmission.
• Högpresterande vakuumbrytare med koppar-krom-kontakter säkerställer utmärkt ljusbågsläckningsförmåga och förlängd elektrisk livslängd.
• Horisontellt anordnad fjädermanövermekanism stöder både manuell och motorladdning.
• De24kV sidomonterad vakuumbrytarekan installeras som fast typ eller utdragbar typ för att passa olika ställverkssystem.
• Hög dielektrisk isoleringsstyrka, låg strömbrytning och utmärkt prestanda för kortslutningsavbrott.
• Solid epoxiisolering ger enastående motståndskraft mot fukt, UV-strålning, temperaturförändringar, åldrande och föroreningar.
• Mekanisk livslängd upp till 10 000 operationer, vilket gör den lämplig för frekventa växlingsapplikationer.
• Stöder intelligenta skyddsreläer och automationssystem för transformatorstationer.

Tekniska parametrar

Strukturell design

Strömbrytaren antar en trefaspolstruktur utrustad med en centerförseglad keramik- eller glasvakuumbrytare. Koppar-kromkontakter och longitudinell magnetfältsteknik reducerar effektivt kontakterosion samtidigt som den förbättrar dielektrisk återhämtning och stör prestanda. Den integrerade fjädermekanismen ger stabila öppnings- och stängningsoperationer med minimalt underhåll under hela dess livslängd.

Beroende på applikationskraven kan stolparna tillverkas med höghållfast epoxihartsisolering eller silikongummibelagd isolering, vilket ger överlägsen motståndskraft mot fukt, kondens, UV-exponering och tuffa industriella miljöer.

Ansökningar

De24kV sidomonterad vakuumbrytareanvänds ofta i mellanspänningsdistributionssystem som kräver tillförlitligt skydd, frekvent drift och lång livslängd.

• Kraftverk
• Elektriska transformatorstationer
• Industriella kraftdistributionssystem
• Gruvdrift
• Metallurgiska växter
• Anläggningar för kemisk bearbetning
• Kolindustrin
• Projekt för förnybar energi
• Kommersiella och kommunala kraftnät
• Smarta transformatorstationer och automationssystem

Driftmiljö

• Omgivningstemperatur: -15°C till +40°C
• Installationshöjd: Upp till 1000m (högre höjder tillgängliga på begäran)
• Maximal seismisk intensitet: 8 grader
• Relativ luftfuktighet: Dagsmedelvärde ≤95 %, månadsmedelvärde ≤90 %
• Lämplig för miljöer fri från brandrisker, explosionsrisker, kraftig förorening, frätande gaser och överdriven vibration.

Arbetsprincip

De24kV sidomonterad vakuumbrytareanvänder en förseglad vakuumbrytare som ljusbågssläckningsmedium. När felströmmar uppstår separeras kontakterna snabbt och vakuumkammaren släcker ljusbågen nästan omedelbart, vilket ger snabb felisolering med minimalt kontaktslitage. I kombination med fjäderns manövermekanism ger brytaren pålitlig växlingsprestanda, hög avbrottskapacitet och långsiktig driftstabilitet.

Varför välja denna vakuumbrytare?

• Kompakt integrerad sidomonterad design
• Lång elektrisk och mekanisk livslängd
• Underhållsvänlig konstruktion
• Utmärkt isoleringsförmåga
• Tillförlitlig drift under frekventa omkopplingsförhållanden
• Lämplig för fasta och utdragbara ställverk
• Kompatibel med intelligenta skydds- och automationssystem

Vanliga frågor

Vad används en 24kV sidomonterad vakuumbrytare till?

Den används för att växla, skydda och kontrollera mellanspänningsutrustning i transformatorstationer, industrianläggningar, distributionssystem och kommersiella kraftnät.

Vilka är fördelarna med en vakuumbrytare?

Vakuumbrytare ger utmärkt ljusbågsavbrott, låga underhållskrav, lång livslängd, hög driftsäkerhet och miljövänlig drift utan olja eller SF6-gas.

Kan denna brytare installeras i utdragbart ställverk?

Ja. Den finns tillgänglig i både fastmonterade och utdragbara konfigurationer, vilket möjliggör flexibel integration i olika ställverksenheter.

Vilka branscher använder vanligtvis denna produkt?

Det används ofta i kraftproduktion, transformatorstationer, metallurgi, gruvdrift, kemisk bearbetning, kolindustri, anläggningar för förnybar energi och industriella kraftdistributionssystem.
