12kV utdragbar inomhusströmbrytare

Model:ZN63A(VS1)-12

Den 12KV utdragbara inomhusbrytaren är en bästsäljande produktserie från Anqiang Power. Den är lämplig för inomhusställverk med trefas AC 50Hz och en märkspänning på 12KV. Den används vanligtvis för kontroll och skydd av industri- och gruvföretag, kraftverk och transformatorstationer och elektriska anläggningar, och är också lämplig för applikationer som kräver frekvent drift.

Skicka förfrågan

Produktbeskrivning

De12kV utdragbar inomhusströmbrytare(Modell: ZN63(VS1)-12) är en högpresterande mellanspänningsvakuumbrytare designad för trefas AC 50Hz kraftdistributionssystem. Den har en integrerad manövermekanism och brytarkropp, vilket ger en kompakt struktur, utmärkt kopplingsprestanda och lång livslängd. Brytaren kan installeras som en utdragbar enhet och är helt kompatibel med KYN28 och andra mellanspänningsställverk.

Designad med avancerad vakuumavbrottsteknik12kV utdragbar inomhusströmbrytareger tillförlitligt skydd mot överbelastning och kortslutning samtidigt som det stödjer frekventa växlingsoperationer. Det används i stor utsträckning i transformatorstationer, industrianläggningar, kommersiella byggnader, kraftverk, gruvdrift och infrastrukturprojekt där ett pålitligt medelspänningsskydd krävs.

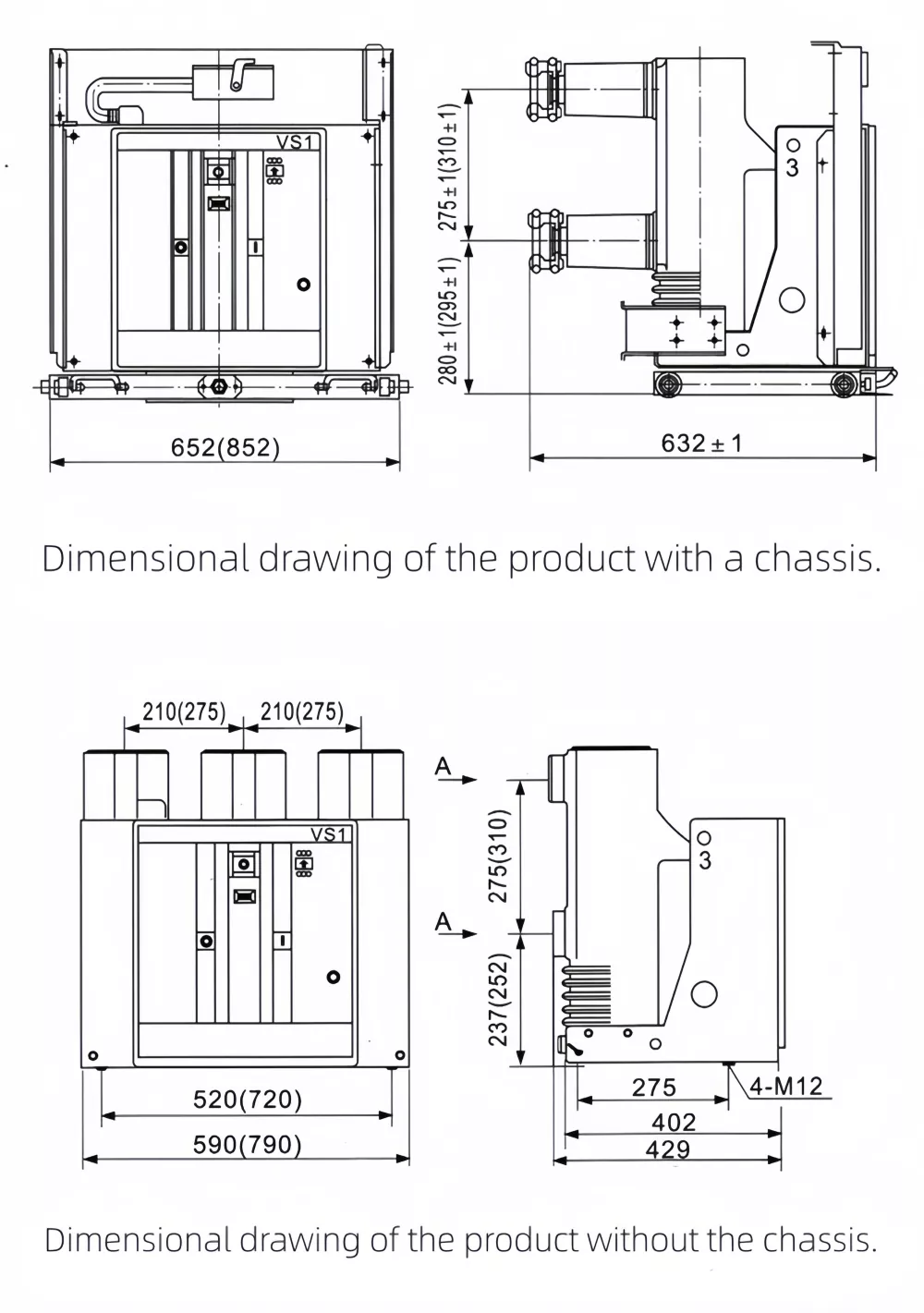

Produktens mått

12kV Withdrawable Indoor Circuit Breaker

Produktegenskaper

Integrerad manövermekanism och brytarkropp för kompakt installation.
Vakuumbrytarteknik säkerställer snabb ljusbågssläckning, lågt underhåll och lång livslängd.
Helt inkapslad stolpenhet ger underhållsfri drift och förbättrad isoleringstillförlitlighet.
Stöder fasta och utdragbara installationskonfigurationer för flexibel ställverksintegration.
Hög mekanisk uthållighet med upp till 10 000 arbetscykler.
Lämplig för frekventa växlingsoperationer i krävande industriella miljöer.
Utmärkt isoleringsförmåga och stabil dielektrisk styrka.
Kompatibel med KYN28 och andra mellanspänningsmetallklädda ställverk.

Tekniska parametrar

Märkspänning	12kV / 17,5kV
Nominell frekvens	50 Hz
Klassad blixtimpuls tål spänning	75kV
Strömfrekvens tål spänning (1 min)	42kV
Märkström	630A / 1250A
Nominell kortslutningsbrytström	20kA / 25kA
Bedömd kortslutningsström	50kA / 63kA
Klassad korttidsmotståndsström	20kA/4s
Kortslutningsbrytning	30 gånger
Mekaniskt liv	10 000 operationer
Energilagringsspänning	AC220V / AC110V / DC220V / DC110V
Stängningstid	35–70 ms
Öppettid	20–50 ms
Genomsnittlig stängningshastighet	0,5–0,8m/s
Genomsnittlig öppningshastighet	0,9–1,2m/s
Kontakta Gap	11±1 mm
Kontakta Overtravel	3,5±0,5 mm
Kontakta Bounce Time	≤2ms

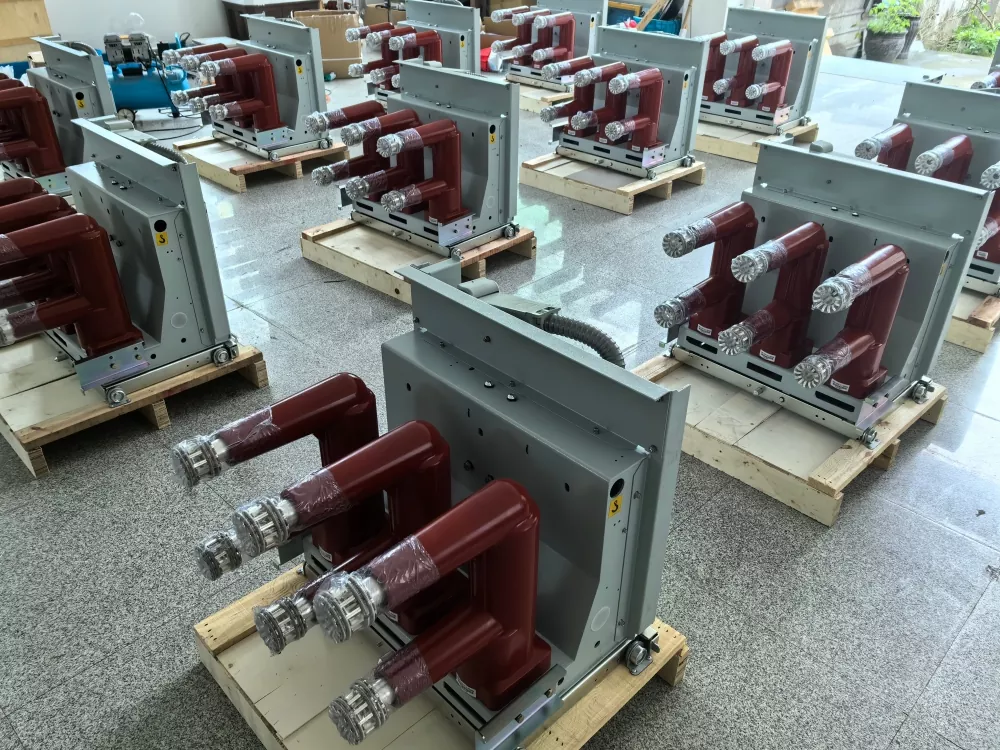

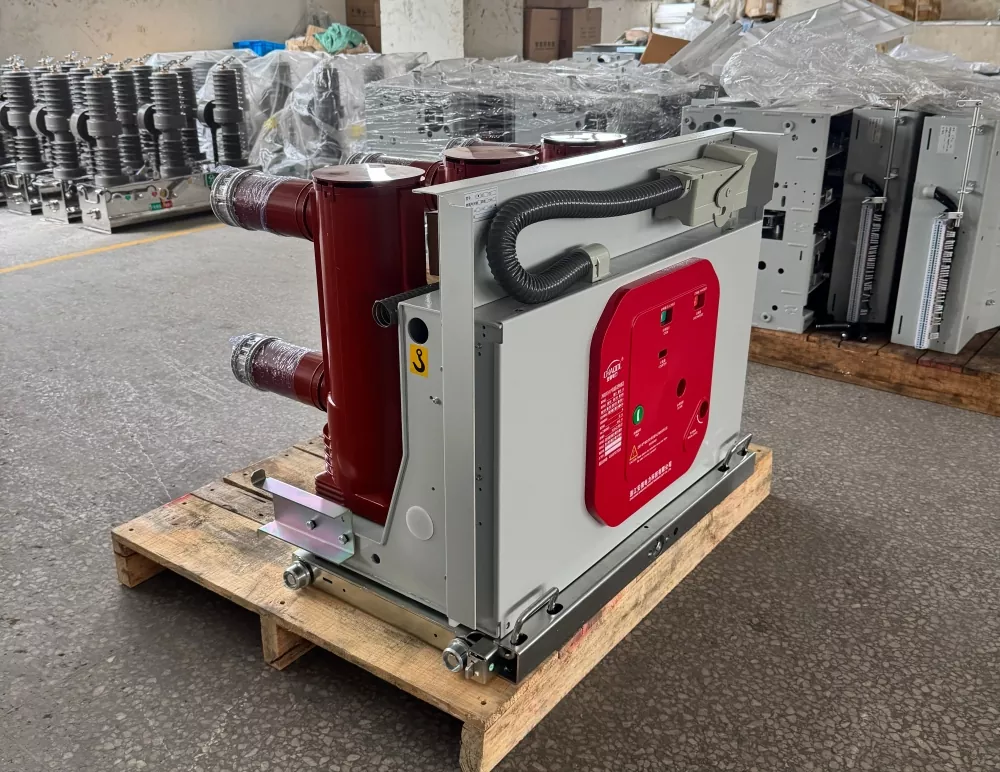

Faktiska produktfoton

12kV Withdrawable Indoor Circuit Breaker

Strukturella egenskaper

Brytaren har en modulär struktur som integrerar manövermekanismen med vakuumbrytaren, vilket minskar installationsutrymmet samtidigt som driftsstabiliteten förbättras. Den förseglade vakuumbrytaren eliminerar effektivt ljusbågsrelaterat underhåll och ger utmärkt isoleringsprestanda under hela dess livslängd.

Dess utdragbara design möjliggör snabba utbyten och bekvämt underhåll utan att påverka hela ställverksaggregatet, vilket hjälper till att minska stilleståndstider och underhållskostnader i mellanspänningsdistributionssystem.

Ansökningar

De12kV utdragbar inomhusströmbrytareanvänds i stor utsträckning i medelspänningssystem som kräver tillförlitligt skydd och frekventa växlingsoperationer.

Mellanspänningsställverk (KYN28-serien)
Utility transformatorstationer
Kraftverk
Industriella tillverkningsanläggningar
Gruvdrift
Metallurgiska växter
Anläggningar för kemisk bearbetning
Kommersiella byggnader
Projekt för förnybar energi
Eldistributionsnät

Driftmiljö

Omgivningstemperatur: -10°C till +40°C (förvaring ner till -30°C)
Installationshöjd: Upp till 1000m (högre höjd tillgänglig på begäran)
Maximal seismisk intensitet: 8 grader
Lämplig för miljöer fri från brandrisker, explosionsrisker, frätande gaser, kraftig förorening och överdriven vibration.

Varför välja den här produkten?

Kompakt utdragbar design för enkelt underhåll
Underhållsfri vakuumbrytarteknik
Lång mekanisk och elektrisk livslängd
Pålitlig isolerings- och växlingsprestanda
Lämplig för frekventa växlingsoperationer
Kompatibel med vanliga mellanspänningsställverk
Låg underhållskostnad och hög driftsäkerhet

Vanliga frågor

Vad är en 12kV utdragbar inomhusbrytare?

Det är en mellanspänningsvakuumbrytare designad för att skydda och kontrollera elektrisk utrustning genom att avbryta överbelastning och kortslutningsströmmar i inomhus kraftdistributionssystem.

Kan denna brytare användas med KYN28 ställverk?

Ja. Den är helt kompatibel med KYN28 metallklädda ställverk och andra liknande mellanspänningsställverk.

Vilka är fördelarna med den utdragbara designen?

Den utdragbara strukturen möjliggör snabbt byte, enklare underhåll, minskad stilleståndstid och förbättrad driftsäkerhet jämfört med fast monterade brytare.

Är denna brytare lämplig för frekvent byte?

Ja. Med en mekanisk livslängd på upp till 10 000 operationer och hållbar vakuumbrytarteknik är den designad för applikationer som kräver frekventa omkopplingar.

Vilka branscher använder vanligtvis denna produkt?

Det används ofta i transformatorstationer, kraftverk, industrianläggningar, gruvdrift, metallurgi, kemisk bearbetning, infrastrukturprojekt och kommersiella kraftdistributionssystem.
