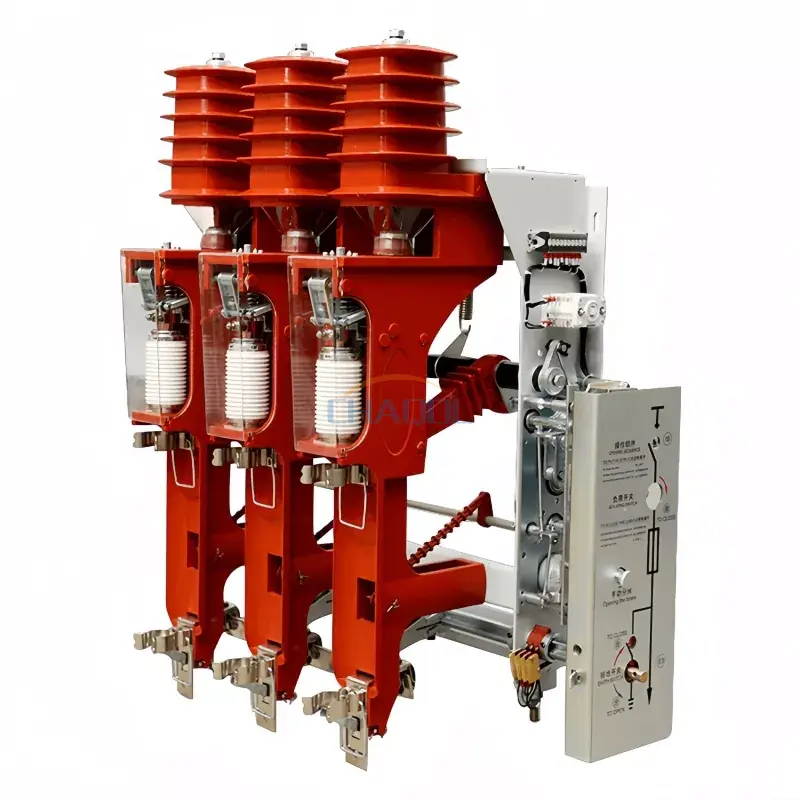

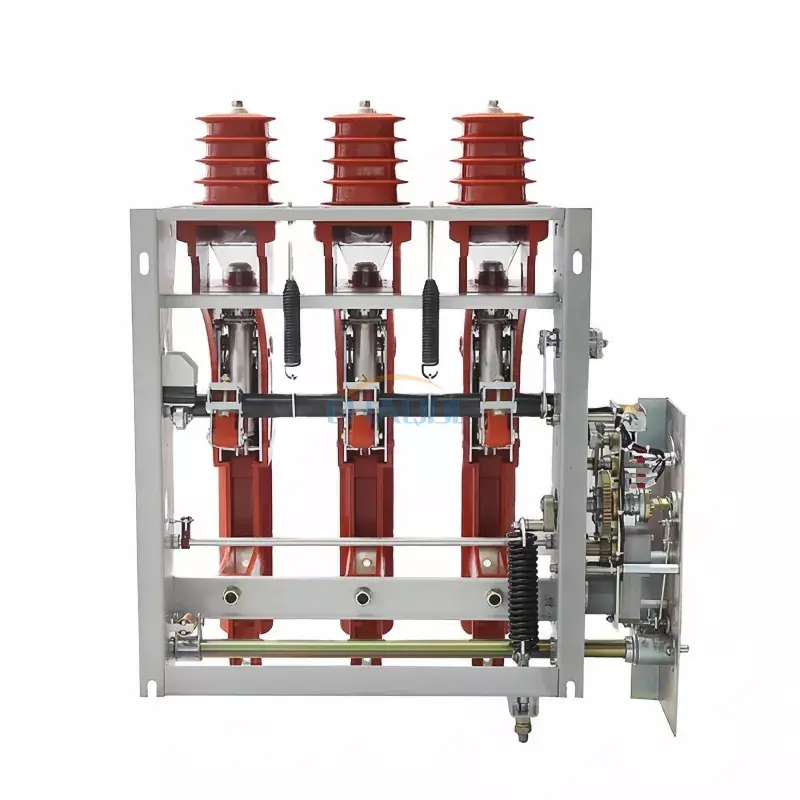

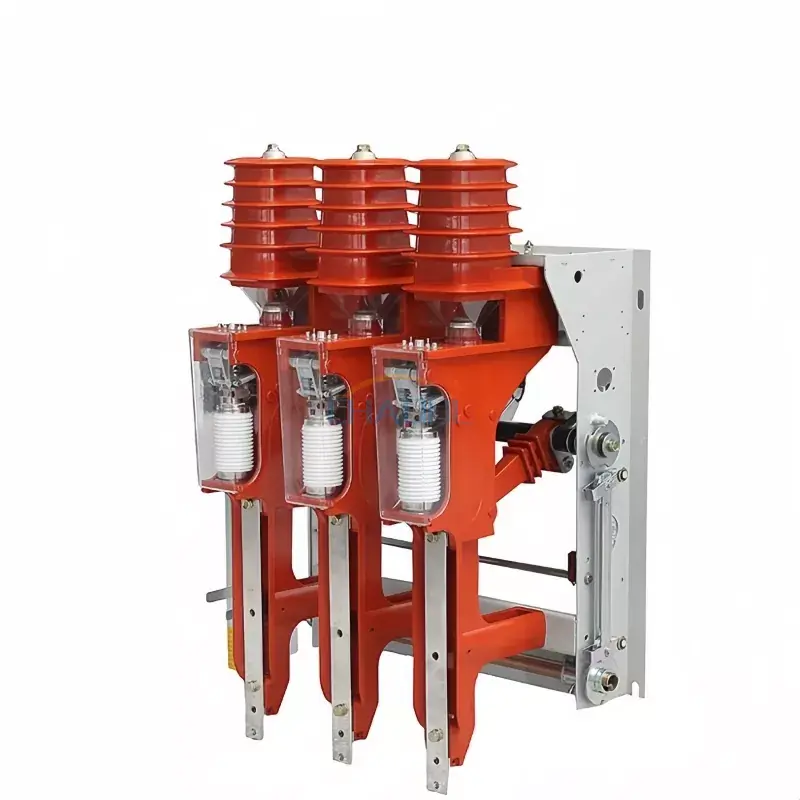

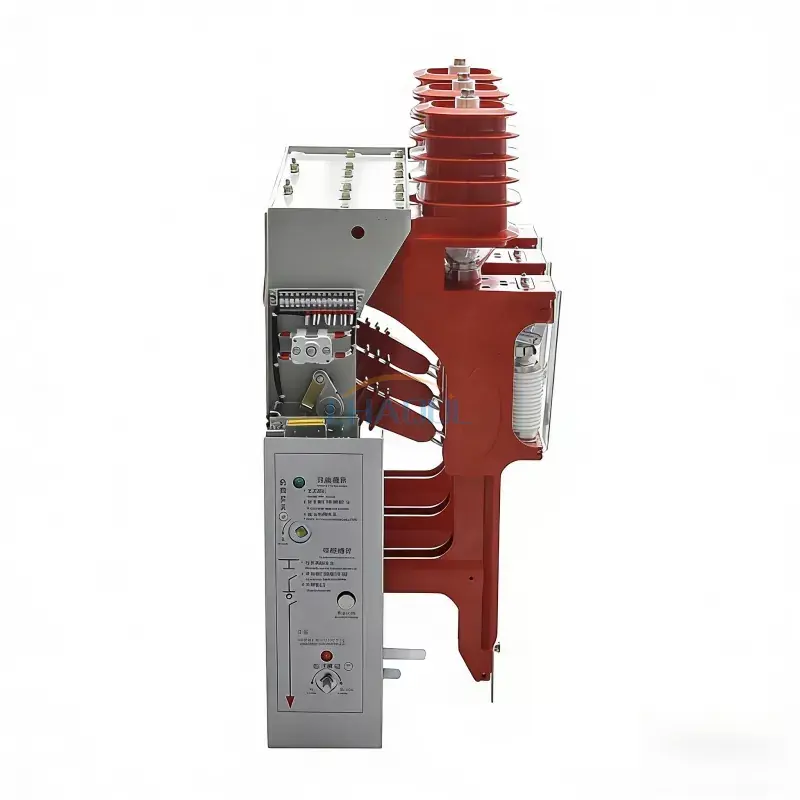

Inomhus högspänningsbelastningsbrytare

Model:FZN25-12/FZR25-12D

Anqiang Power är en kinesisk tillverkare av högspänningsströmbrytare inomhus. Våra lastbrytare har en unik transmissionskonstruktion, där ljusbågssläckningskammaren endast tål hög spänning under stängnings- och öppningsmomenten. Därför är de kompakta och lätta, vilket möjliggör samtidig drift av både isoleringskontakten och ljusbågssläckningskontakten.

Skicka förfrågan

Produktbeskrivning

Anqiang Powerpresenterar FZN25- och FZRN25-serierna, nästa generationhögspänningsströmbrytare inomhusför 12kV, 50Hz ringhuvudenheter (RMU). Konstruerad med endirektverkande isoleringskontakt kopplad till en vakuumbrytare, dessa switchar levererarbågfri lastbildning/brytningoch robustkortslutningsskydd(för FZRN25). Oavsett om du driver en kraftöverföringsstation, ett vindkraftsuppsamlingsskåp eller en industrianläggning, garanterar vår FZN25/FZRN25-serie pålitlig lastkontroll och säkerhet.

FZN25 vs FZRN25: Vilken modell passar din transformator och RMU-applikation?

FZN25-12D/T630-20

Ren lastbrytare

✓ Märkström:630A
✓ Kortslutningsbrytning:Ingen (ingen säkring)
✓ Bäst för:Kabelslingomkoppling, RMU huvudbrytare, frekventa belastningscykler
✓ Vanlig användning:Omkoppling upp till 1250kVA tomgångstransformator

FZRN25-12D/T125-31.5

Säkringskombinationsapparat

✓ Märkström:125A (belastning) / 31,5kA (fel)
✓ Kortslutningsbrytning:31,5 kA (säkring SDLAJ-12)
✓ Bäst för:Transformator primärskydd, felisolering upp till 31,5kA
✓ Överför ström:2000A (jämn koordinering av säkringsbelastningsbrytare)

📍 Applikations- och urvalsguide: Verkliga scenarier

✅ Scenario 1: 12kV Ring Main Unit (RMU) som inkommande/slingomkopplare
AnvändaFZN25som huvudlastbrytare. Den hanterar 630A slingström, stänger och öppnar ringnätet. Integrerad jordningsbrytare ger säker jordning vid underhåll.

✅ Scenario 2: Transformatorskydd (t.ex. 1000kVA, 1250kVA)
VäljaFZRN25. Säkringen (SDLAJ-12) rensar fas-till-fas och jordfel upp till 31,5kA, medan vakuumbelastningsomkopplaren hanterar normal belastningsström upp till 125A. Perfekt förvind/sol uppsamlingsskåpochkompakta transformatorstationer.

✅ Scenario 3: Omkoppling av tomgångstransformator (≤1250kVA)
Både FZN25 och FZRN25 kan stänga av tomgångstransformatorer tack vare vakuumbrytarens höga dielektriska återvinning. Men om du förväntar dig frekventa kortslutningsfel, föredra alltidFZRN25.

📋 Tekniska specifikationer

Projektnamn	Parametervärde
Projektnamn	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Märkspänning	12 KV
Nominell frekvens	50 HZ
Märkvärd dynamisk stabilitetsström	50 KA	—
Märkvärd aktiv lastbrytström	630 A	125 A
Märk brytström med sluten slinga	630 A	125 A
Märkkabelladdning och brytström	10 A
Stänga av en olastad transformator (kapacitet)	1250 KVA
Nominell kortslutningsbrytström	—	31,5 KA
Märköverföringsström	—	2000 A
Säkringsmodell	—	SDLAJ-12
Effektenergiutgång	—	2-5 J (medium)
Märkkortslutningsström	50 KA
Märkvärd dynamisk stabilitetsström för jordningsbrytaren	50 KA
Jordningsbrytare 2S, termisk stabil ström	20 KA
Märkspänning för hjälpkretsen	AC/DC220,110
Mekaniskt liv	10 000 gånger

📐 Översiktsritningar och komponentuppdelning

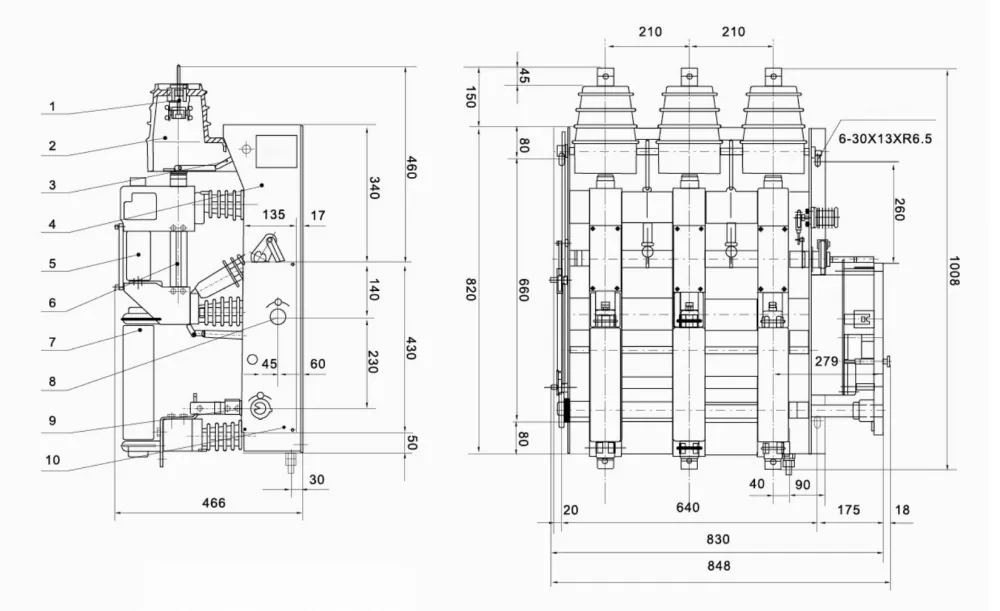

FZRN25-12D– 1. Stationär kontakt, 2. Isoleringslock, 3. Ventil, 4. Ram, 5. Vakuumbrytare, 6. Ledande cylinder, 7. Säkring, 8. Energilagringsaxel, 9. Jordningsbrytaraxel, 10. Kontrollpanel.

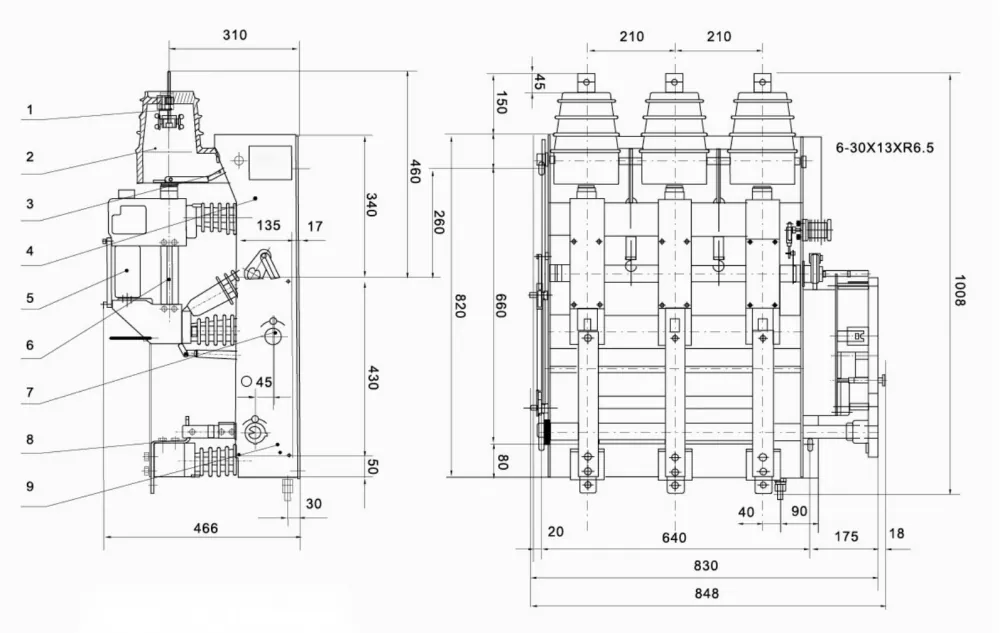

FZN25-12D– samma robusta konstruktion, men utan säkringshållare. Direktverkande isoleringskontakt + vakuumbrytare säkerställer säker lastomkoppling.

Båda modellerna är kompatibla medKYN28-12, HXGN-12 och modulära RMU-kapslingar. Valfri elmotormekanism tillgänglig för fjärrintegrering av SCADA. Kontakta oss för CAD-ritningar (DXF/PDF).

🏭 Varför Anqiang Power? – Din pålitliga partner för 12kV lastbrytare

Fabriks direkt– Ingen mellanhand, bättre pris och ledtid (15-25 dagar).
Typ testad– GB3804, IEC 60265-1, fullt certifierad.
Anpassning redo– Eldrift, hjälpströmbrytare, speciella förreglingar.
Globala referenser– Levereras till Sydostasien, Mellanöstern, Afrika, Sydamerika.

📌 Riktiga projektreferenser:

✅ Filippinerna– 200+ enheter av FZN25-12D/T630-20 levererade till ett energibolag i Metro Manila för RMU-skåpuppgraderingar (2024–2025).

✅ Vietnam– 150 uppsättningar av FZRN25-12D/T125-31.5 utplacerade i solcellsanläggningar (Binh Thuan-provinsen, 50MW-projekt).

Vanliga frågor

F1: Vad är skillnaden mellan FZN25 och FZRN25?
S: FZN25 är en ren lastbrytare (max 630A, ingen intern säkring). FZRN25 är en säkringskombinationsenhet (lastbrytare + säkring) som kan bryta kortslutningsströmmar upp till 31,5kA. Använd FZRN25 när du behöver transformatorkortslutningsskydd.

F2: Vad betyder "märkt överföringsström" på FZRN25?
S: Överföringsström (2000A) är den maximala ström som lastbrytaren kan bryta när säkringsavstängaren är aktiverad. Över detta värde avbryter enbart säkringen felet. Anqiang Powers FZRN25 säkerställer pålitlig koordination.

F3: Kan jag installera en elektrisk operatör på FZN25/FZRN25?
S: Ja, båda stöder elektrisk drift med AC/DC 110V eller 220V. Perfekt för fjärrkontroll och SCADA-system.

F4: Vad är den mekaniska livslängden för dessa lastbrytare?
S: 10 000 operationer under normala driftförhållanden, tack vare den förseglade vakuumbrytaren och robust fjädermekanism.

F5: Ger du prover innan bulkbeställning?
A: Absolut. Förproduktionsprover finns tillgängliga med en ledtid på 7-10 dagar. Vi stöder även fabriksvittnestester.

📩 Behöver du en skräddarsydd lösning eller prislista?

Berätta för oss din märkström, driftstyp (manuell/elektrisk) och transformatorkapacitet. Vi kommer att svara inom 24 timmar.
