Pålitlig mellanspänningsdistribution är beroende av säker omkoppling, effektiv matarhantering och pålitlig utomhusutrustning.Anqiang Powerlevererar24kV stolpmonterad SF6 lastbrytare, designad för överliggande kraftdistributionsnätverk som kräver pålitlig lastväxling, flexibel drift och praktisk integration med distributionsautomationssystem. Att förstå dess funktionsprincip, tekniska specifikationer och installationskrav hjälper företag, industrioperatörer och elentreprenörer att fatta välgrundade köpbeslut.

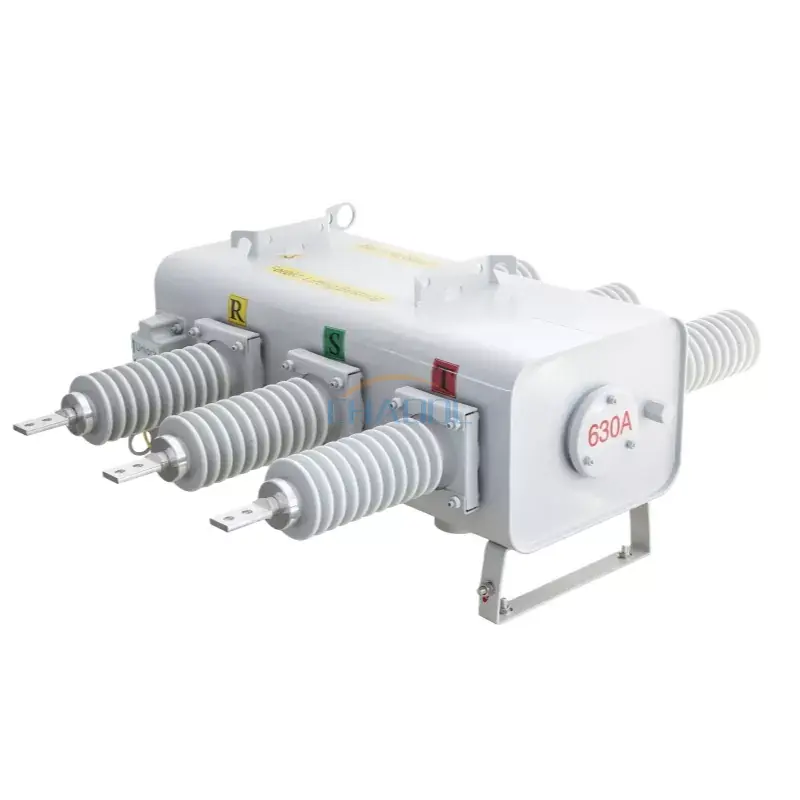

En 24kV polmonterad SF6 Load Break Switch är en utomhusmellanspänningsomkopplare som använder svavelhexafluoridgas (SF6) för isolering och ljusbågssläckning. Installerad på en elstolpe hjälper den operatörer att kontrollera lastströmmen, dela upp luftmatare i hanterbara sektioner och stödja planerade växlingsoperationer. Anqiang Power FLW34-24-serien är listad med 630A märkström, spänningsalternativ på 11kV, 24kV och 33kV, samt manuella, elektriska och fjärrstyrda alternativ. Denna guide förklarar dess arbetsprincip, huvudsakliga tekniska parametrar, tillämpningar, urvalskriterier och underhållsöverväganden för distributionsnätsprojekt.
En 24kV polmonterad SF6 Load Break Switch är en utomhusomkopplare som används i överliggande medelspänningsnätverk. Dess primära syfte är att skapa och avbryta specificerade lastströmmar under dess nominella driftsförhållanden. Genom att möjliggöra kontrollerad växling vid utvalda punkter längs en matare, hjälper det bolag att hantera strömfördelning och isolera sektioner för operativa ändamål.
Termen beskriver tre viktiga egenskaper:
Anqiang Power FLW34-24-produkten är listad för 11kV, 24kV och 33kV märkspänningsalternativ, med en märkström på 630A. Lämplig konfiguration måste väljas i enlighet med nätverkets elektriska krav och tillverkarens bekräftade produktklassificeringar.
Till skillnad från en enkel frånskiljare är en lastbrytare utformad för att avbryta specificerad lastström. Den bör dock inte automatiskt behandlas som en strömbrytare som kan bryta varje kortslutningsström. Erforderligt felskydd ska tillhandahållas av ett samordnat skyddssystem och lämplig utrustning.
Funktionsprincipen kombinerar mekanisk kontaktrörelse med SF6-gasens elektriska isolering och ljusbågsläckande egenskaper. När kontakterna separeras medan de bär ström, kan en elektrisk ljusbåge bildas mellan dem. Omkopplingskammaren är utformad för att kontrollera och släcka denna ljusbåge under enhetens specificerade driftsförhållanden.
När omkopplaren är stängd ger dess ledande kontakter den avsedda strömvägen. El strömmar genom den överliggande distributionskretsen till nedströms transformatorer, industrianläggningar, kommersiella byggnader eller andra anslutna laster.
När en auktoriserad växlingsoperation krävs, flyttar manövermekanismen kontakterna. Det SF6-baserade avbrottssystemet hjälper till att släcka ljusbågen som genereras under kontaktseparation, förutsatt att ström- och omkopplingsförhållandena förblir inom utrustningens nominella kapacitet.
Operatörer kan använda strategiskt placerade omkopplare för att dela upp en distributionsmatare i sektioner. Detta arrangemang stöder planerat underhåll, lastöverföring och isolering av angivna nätverkssektioner. Den faktiska felisoleringen beror på skyddsschemat, feldetektering, kopplingssekvens och koordinering med uppströms och nedströms enheter.
Beroende på den valda konfigurationen kan omkopplaren stödja manuell, elektrisk eller fjärrstyrning. När kompatibla styrenheter och kommunikationsgränssnitt ingår kan det också ingå i ett distributionsautomationssystem.
För ytterligare utrustningsalternativ kan köpare utforska Anqiang Powers produktsortiment för mellanspänningslastbrytare och jämföra olika kopplingsarrangemang innan de slutför en projektspecifikation.
Tekniska parametrar avgör om en switch är lämplig för ett visst nätverk. Följande tabell sammanfattar viktiga specifikationer som publicerats för Anqiang Power FLW34-24/630-20-produkten. Värden bör verifieras mot aktuellt datablad och godkänd konfiguration före upphandling.
| Parameter | Publicerad specifikation | Urvalsövervägande |
|---|---|---|
| Produktmodell | FLW34-24 / FLW34-24/630-20 | Bekräfta den exakta modellbeteckningen på offerten och databladet. |
| Märkspänningsalternativ | 11kV, 24kV, 33kV | Matcha den valda versionen till nätverkets spännings- och isoleringskrav. |
| Märkström | 630A | Kontrollera kontinuerlig belastningsström och förväntade driftsförhållanden. |
| Nominell frekvens | 50/60Hz anges på produktsidan | Bekräfta tillämplig frekvens för den beställda konfigurationen. |
| Topptålig ström | 50kA | Verifiera testbasen, varaktigheten och samordningen med systemfelsnivåer. |
| Bedömd korttidsmotståndsström | 20/4kA/s enligt listan | Begär ett förtydligande av notationen och dess tillämpliga varaktighet. |
| Märkkabelladdning och brytström | 25A | Bekräfta lämpligheten för den specifika kabelkopplingsplikten. |
| Nominell linjeladdning och brytström | 16A | Verifiera den avsedda användningen av luftledningsväxling. |
| Mekanisk drift | 6 000 verksamheter listade | Kontrollera testförhållandena och underhållsschemat. |
| Relativ gasläckagehastighet | Inte mer än 1 % per år, enligt listan | Bekräfta tillämplig standard och mätmetod. |
| Kapsling och kontrollskydd | IP44 listad | Bedöm exponering, skåpplacering och ytterligare miljöskyddsbehov. |
Viktig specifikationsnotering:Den publicerade parameterlistan innehåller förkortade eller potentiellt tvetydiga poster, inklusive frekvensnotation och korttidsaktuell notation. Dessa värden ska inte tolkas som verifierade testresultat utan bekräftelse från Anqiang Power. Speciellt är ett toppbeständighetsvärde inte detsamma som en nominell kortslutningsbrytningskapacitet.
För projektdokumentation, begär även tillämpliga typtestrapporter, isoleringsnivåer, manövermekanismdetaljer, styrspänning, plintarrangemang och installationsritningar. Dessa dokument hjälper ingenjörer att utvärdera hela växlingsenheten snarare än att förlita sig på en enda rubrikbetyg.
När den är korrekt designad och underhållen erbjuder en SF6 lastbrytare flera praktiska fördelar för överliggande distributionssystem.
Stolpmonterad konstruktion placerar kopplingsutrustning direkt på distributionsstrukturen. Detta kan minska behovet av ytterligare marknära utrymme och stödja matarlayouter där ett dedikerat elrum inomhus är opraktiskt.
SF6 har starka dielektriska egenskaper och används ofta i högspänningsutrustning. Inom en korrekt konstruerad kopplingskammare stöder den isolering och bågsläckande prestanda. Den faktiska omkopplingsförmågan beror på kontaktens konstruktion, gastillstånd, manövermekanism och nominell drift.
Manuella, motoriserade och fjärrstyrda alternativ kan uppfylla olika driftskrav. Fjärrväxling kan minska behovet av fältbesök under rutinmässig nätverksomkonfigurering, förutsatt att kontrollsystemet och kommunikationsinfrastrukturen är korrekt implementerade.
När den integreras med kompatibla styrenheter och övervakningssystem kan en stolpmonterad switch bidra till automatiserad matarhantering. Ingenjörer bör bekräfta kommunikationsprotokoll, krav på hjälpström, styrlogik och förreglingsarrangemang innan beställning.
En förseglad kopplingskammare kan begränsa exponeringen av interna komponenter för extern kontaminering. Ändå innebär lägre rutinunderhållskrav inte underhållsfri drift. Mekaniska länkar, styrkretsar, isoleringskomponenter och gasrelaterade parametrar kräver fortfarande inspektion enligt tillverkarens instruktioner.
Ytterligare ett övervägande är miljöansvar. SF6 är en potent växthusgas, så ägare av utrustning bör implementera förebyggande av läckage, gasåtervinning och kompatibel hantering vid uttjänt livslängd. Beroende på lokala bestämmelser och projektets hållbarhetsmål kan alternativa isoleringstekniker också motivera utvärdering.
En 24kV polmonterad SF6 lastbrytare är lämplig för distributionsapplikationer utomhus när dess elektriska klassificeringar och miljöspecifikationer matchar installationen.
Användningslämplighet beror på mer än nominell spänning. Kortslutningsnivåer, kopplingsuppgifter, omgivningstemperatur, höjd, föroreningsgrad, vindbelastning, monteringsstyrka och nödvändiga kontrollfunktioner måste alla utvärderas.
Upphandlingsteam bör utvärdera hela driftsmiljön istället för att välja en enhet baserad på enbart spänning och ström. En strukturerad granskning kan minska specifikationsluckor och undvika kostsamma ändringar under installationen.
Köpare som jämför omkopplingsutrustning bör också förstå skillnaden mellan en lastbrytare och en strömbrytare. En belastningsomkopplare hanterar specificerade normala kopplingsuppgifter, medan en lämplig strömbrytare är utformad för att avbryta felströmmar inom dess deklarerade brytförmåga. Systemskyddsdesignen avgör vilka enheter som krävs och hur de fungerar tillsammans.
Korrekt installation är avgörande för säker drift av utomhusmediumspänningsutrustning. Installation och driftsättning bör utföras av kvalificerad elektrisk personal enligt godkända procedurer, med kretsen isolerad och alla relevanta säkerhetskontroller på plats.
Underhållsintervaller bör följa tillverkarens instruktioner, gällande elektriska föreskrifter och den faktiska driftsmiljön. Inspektionsfrekvensen kan behöva öka där utrustningen utsätts för hårt väder, kraftig förorening, frekventa byten eller onormala driftsförhållanden.
SF6-hantering måste utföras av utbildad personal med hjälp av lämplig utrustning och procedurer. Lufta aldrig ut gas med avsikt som en rutinunderhållsmetod. Följ tillämpliga miljökrav för läckagedetektering, återvinning, lagring och kassering.
Dess huvudsakliga funktion är att skapa och avbryta specificerade lastströmmar i ett utomhus mellanspänningsdistributionsnät. Den stöder också matarsektionsfördelning och kontrollerade växlingsoperationer. Felskydd måste tillhandahållas av ett lämpligt samordnat skyddssystem.
Den publicerade produktinformationen visar en märkström på 630A. Köpare bör bekräfta den exakta beställda konfigurationen och dess tillämpliga tekniska betyg före köp.
Ja, fjärrstyrning stöds som ett produktkonfigurationsalternativ. Erforderlig styrenhet, extra strömförsörjning, kommunikationsgränssnitt och automationskompatibilitet bör bekräftas för projektet.
Nej. En lastbrytare är utformad för att bryta specificerade lastströmmar, medan en strömbrytare är utformad för att avbryta felströmmar inom dess nominella brytförmåga. Rätt utrustningsarrangemang beror på nätverksskyddsstudien och tillämpliga standarder.
Anqiang Power listar 11kV, 24kV och 33kV märkspänningsalternativ. Tillgänglig konfiguration, isoleringskrav och dimensionsdetaljer bör verifieras med tillverkaren.
Ja. Även om den förseglade gaskammaren kan minska exponeringen för extern kontaminering, är det fortfarande nödvändigt med periodiska inspektioner. Underhållet bör täcka manövermekanismen, isoleringskomponenter, kontrollsystem och gastillstånd enligt tillverkaren.
Ange systemspänning, märkström, frekvens, installationsmiljö, erforderligt driftläge, styrspänning, kvantitet, tillämpliga standarder och projektplats. Enkelradsdiagram, monteringskrav och eventuella speciella miljöförhållanden kan hjälpa leverantören att bekräfta lämplig konfiguration.
En 24kV polmonterad SF6 lastbrytare kan spela en viktig roll i modern mellanspänningsdistribution genom att möjliggöra kontrollerad lastväxling, stödja matarsektionering och tillhandahålla alternativ för lokal eller fjärrstyrd drift. Dess effektivitet beror på korrekt elval, samordnat felskydd, lämplig installation och ansvarsfullt långsiktigt underhåll.
Anqiang Power erbjuder FLW34-24-serien för distributionsprojekt som kräver polmonterad kopplingsutrustning, med publicerade 630A märkströmsspecifikationer och flera spänningsalternativ. Innan du gör en beställning, bekräfta det tekniska databladet, driftskonfigurationen, miljölämpligheten och relevant testdokumentation. Om du planerar en uppgradering av verktyget, ett industriellt distributionsprojekt eller en distributionsautomationsinstallation, granska produktinformationen ochkontakta ossför att diskutera dina spänningskrav, tekniska specifikationer och anpassningsbehov med Anqiang Power-teamet.
