Anqiang Powerutvecklar10KV inomhus strömtransformatorför mellanspänningsmätning och reläskydd, med LZZBJ9-10-modellen med helt sluten epoxihartsisolering, 5A/1A sekundära strömalternativ och flera primärströmskonfigurationer för kraftdistributionstillämpningar inomhus.

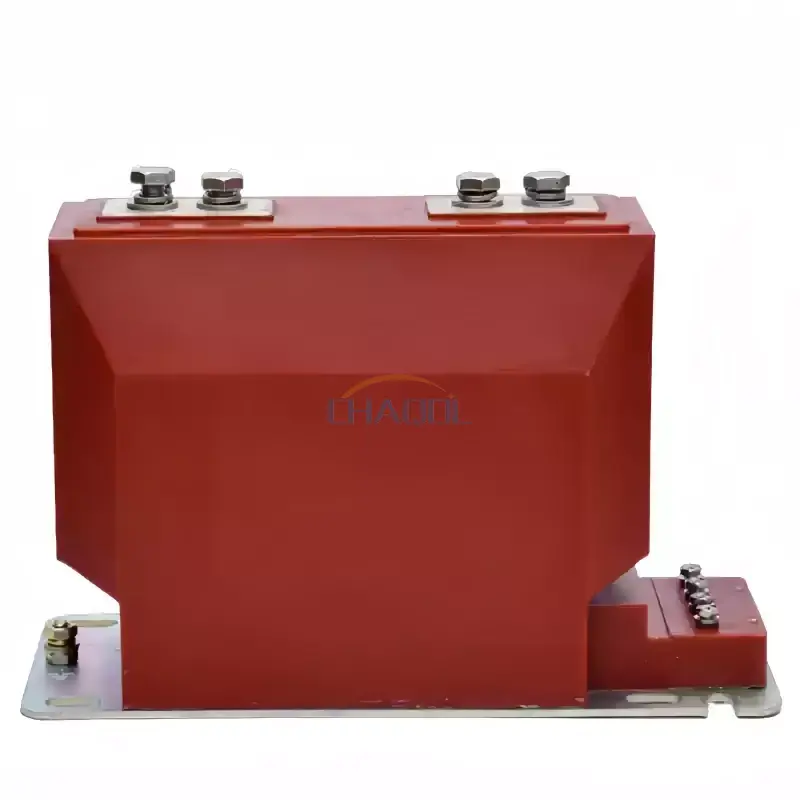

En strömtransformator är en nyckelkomponent i mellanspänningssystem eftersom den omvandlar hög primärström till en standardiserad sekundär signal som säkert kan bearbetas av mätare, övervakningsutrustning och skyddsreläer. LZZBJ9-10 10KV inomhusströmtransformator är designad för inomhus 10KV och lägre AC-kretsar vid 50Hz eller 60Hz. Dess helt inneslutna epoxihartskonstruktion kombinerar isolering, mekaniskt skydd och kompakt installation i en struktur. Med alternativ för primärström som sträcker sig från 5A till 2500A, sekundärström på 1A eller 5A, och en isoleringsnivå på 12/42/75KV, kan den konfigureras för olika mät- och skyddskrav.
Innehållsförteckning
- Vad är en 10KV inomhusströmtransformator?
- Hur fungerar det i ett mellanspänningssystem?
- Vilka tekniska parametrar bör köpare kontrollera?
- Vilka designfunktioner stöder tillförlitlig drift?
- Var används det ofta?
- Hur ska du välja rätt CT?
- Vanliga frågor
- Prata med Anqiang Power för en skräddarsydd lösning
Vad är en 10KV inomhusströmtransformator?
En 10KV inomhusströmtransformator är en instrumenttransformator designad för att mäta och övervaka ström i mellanspänningssystem inomhus. Istället för att ansluta mätinstrument och skyddsreläer direkt till höga primärströmmar, reducerar transformatorn strömmen till ett standardiserat sekundärt värde som kan hanteras av nedströmsutrustning.
LZZBJ9-10-modellen är designad för 10KV och lägre kretsar med en nominell frekvens på 50Hz eller 60Hz. Enligt tillverkarens specifikationer använder den en helt sluten epoxihartsstruktur och är lämplig för strömmätning, energimätning och reläskydd.
Detta arrangemang skapar elektrisk isolering mellan primärkretsen och mät- eller skyddsutrustning samtidigt som den tillhandahåller en användbar strömsignal. Som ett resultat blir CT:n ett viktigt gränssnitt mellan högeffekts elektrisk utrustning och lågnivåövervakningssystem.
Hur fungerar det i ett mellanspänningssystem?
Funktionsprincipen är baserad på elektromagnetisk induktion. När ström flyter genom primärledaren genererar den ett magnetfält i CT-kärnan. Sekundärlindningen producerar då en proportionell ström som kan kopplas till mätare, skyddsreläer eller övervakningsenheter.
Till exempel kan ett kraftdistributionssystem bära hundratals eller tusentals ampere på primärsidan, medan den anslutna övervakningsutrustningen är konstruerad för en mycket mindre standardiserad ström. En korrekt vald CT tillhandahåller det erforderliga transformationsförhållandet så att den sekundära kretsen kan representera det primära drifttillståndet.
Mät- och skyddsfunktioner
- Aktuell mätning:Ger en proportionell signal för elmätare och övervakningsutrustning.
- Energihushållning:Stöder mätsystem som används för att övervaka elförbrukning och driftförhållanden.
- Reläskydd:Levererar strömsignaler till skyddsreläer när onormala eller feltillstånd uppstår.
- Distributionsautomation:Tillhandahåller aktuell information för automatiserade övervaknings- och kontrollsystem.
CT måste därför väljas enligt både det normala mätkravet och skyddsegenskaperna för det elektriska systemet.
Vilka tekniska parametrar bör köpare kontrollera?
Att välja en strömtransformator bör börja med applikationens elektriska parametrar snarare än enbart fysiska dimensioner. Primärström, sekundärström, noggrannhetsklass, märkeffekt, isolationsnivå och kortslutningsmotståndsegenskaper påverkar alla om en CT är lämplig för en viss ställverk eller distributionsinstallation.
| Parameter | LZZBJ9-10 Specifikation | Varför det spelar roll |
|---|---|---|
| Modell | LZZBJ9-10 | Identifierar CT-design och produktkonfiguration |
| Applikationsspänning | 10KV och lägre | Definierar det tillämpliga mellanspänningssystemets område |
| Nominell frekvens | 50Hz / 60Hz | Matchar regionala krav och systemfrekvenskrav |
| Primärström | 5A–2500A konfigurationer | Måste motsvara den förväntade primärströmmen |
| Sekundärström | 1A eller 5A | Måste matcha anslutna mätare och skyddsanordningar |
| Noggrannhetsklasser | 0,2, 0,5, 10P10 konfigurationer | Bestämmer krav på mätning och skyddsprestanda |
| Nominell utgång | 10VA / 15VA konfigurationer | Bör matcha den anslutna sekundära kretsens belastning |
| Nominell isoleringsnivå | 12/42/75KV | Stöder isoleringskoordination inom elsystemet |
Dessa värden bör alltid kontrolleras mot den faktiska elektriska designen, ansluten utrustning och tillämpliga projektkrav innan beställning.
Vilka designfunktioner stöder tillförlitlig drift?
Helt sluten epoxihartsisolering
LZZBJ9-10 antar en epoxihartsgjutstruktur som helt omsluter de interna komponenterna. Denna konstruktion ger elektrisk isolering samtidigt som den skyddar den interna enheten från miljöpåverkan som vanligtvis förekommer i ställverksmiljöer inomhus.
Kompakt integrerad konstruktion
Järnkärnan, sekundärlindningen och isoleringssystemet är integrerade i en kompakt kropp. Detta är användbart där ställverkspaneler och distributionsskåp har begränsat installationsutrymme. En kompakt design kan också förenkla utrustningsintegration och sekundära ledningsarrangemang.
Skyddade sekundära terminaler
En förstärkt anslutningslåda ger extra skydd för sekundära ledningar. Tillsammans med den jordade basen och monteringsstrukturen bidrar detta till en ordnad installation och säkrare åtkomst under inspektion och underhåll.
Flera nuvarande konfigurationer
Olika primärströmskonfigurationer gör att samma produktfamilj kan hantera ett brett utbud av distributionstillämpningar. De tillgängliga konfigurationerna sträcker sig från lågströmsklassificering till högströmsapplikationer upp till 2500A, beroende på tillämplig modellkonfiguration.
Var används det ofta?
Den kompakta strukturen och medelspänningsdesignen gör denna typ av CT lämplig för flera elektriska applikationer inomhus.
- Ställverk inomhus:Ger strömsignaler för mät- och skyddskretsar.
- Elfördelningsskåp:Stöder övervakning av matare och elektriska belastningar.
- Kompakta transformatorstationer:Gränssnitt primära kretsar med mät- och skyddsutrustning.
- Industriella kraftsystem:Hjälper till att övervaka elektriska driftsförhållanden i tillverkningsanläggningar.
- Energiledningssystem:Tillhandahåller aktuell information för elektrisk övervakning och analys.
- Distributionsautomation:Stöder strömavkänning för automatiserad elektrisk styrning och övervakning.
I praktiska installationer kan transformatorn fungera tillsammans med skyddsreläer, energimätare, övervakningsinstrument och annan sekundär elektrisk utrustning. Detta gör exakta specifikationer särskilt viktiga när en CT integreras i ett befintligt ställverkssystem.
Hur ska du välja rätt CT?
För ingenjörer, elentreprenörer, ställverkstillverkare och inköpsteam bör produktvalet baseras på den kompletta elektriska applikationen snarare än den nominella spänningen enbart.
- Bekräfta systemspänningen.Kontrollera att CT:n är lämplig för det faktiska mellanspänningsnätverket, till exempel en 10KV-applikation.
- Bestäm primärströmmen.Välj en primär strömklassning som motsvarar de förväntade drifts- och systemförhållandena.
- Välj sekundärström.Kontrollera om nedströmsmätare och skyddsreläer kräver 1A eller 5A sekundärström.
- Definiera noggrannhetskravet.Mät- och skyddskretsar kan kräva olika noggrannhetsklasser.
- Kontrollera den sekundära bördan.Nominell utgång ska vara kompatibel med den anslutna sekundära kretsen.
- Kontrollera isoleringskraven.Bekräfta att isoleringsnivån matchar det elektriska systemet och projektdesignen.
- Kontrollera de mekaniska installationsförhållandena.Monteringshål, terminalposition, tillgängligt skåputrymme och jordningsarrangemang bör alla ses över.
För skräddarsydda projekt, att tillhandahålla leverantören systemspänning, primärström, sekundärström, noggrannhetsklass, märkbelastning, installationsmiljö och avsedd tillämpning kan avsevärt förbättra modellval och teknisk kommunikation.
Vanliga frågor
Vilken är huvudfunktionen hos en 10KV inomhusströmtransformator?
Dess huvudsakliga funktion är att omvandla hög primärström till en standardiserad lägre sekundärström för mätning, energiövervakning och reläskydd i mellanspänningssystem.
Vilka sekundära strömalternativ finns tillgängliga?
LZZBJ9-10-specifikationen stöder märkströmalternativ på 1A och 5A. Det lämpliga alternativet bör motsvara den anslutna mätaren eller skyddsutrustningen.
Vilket primärströmområde kan konfigureras?
De listade konfigurationerna täcker primärströmsklasser från 5A till 2500A. Den exakta konfigurationen bör väljas enligt projektets elektriska krav.
Kan denna CT användas för både mätning och skydd?
Ja. Produkten stöder olika noggrannhetsklasskombinationer för mät- och skyddstillämpningar. Den erforderliga konfigurationen bör bestämmas utifrån skyddsschemat och mätkraven.
Varför används epoxiharts i CT-strukturen?
Epoxiharts ger elektrisk isolering och mekanisk inkapsling. I en helt sluten struktur hjälper den också till att skydda interna komponenter och stöder stabil drift i ställverksmiljöer inomhus.
Var kan denna typ av strömtransformator installeras?
Typiska applikationer inkluderar inomhusställverk, kraftdistributionsskåp, kompakta transformatorstationer, industriella kraftsystem, energiledningssystem och distributionsautomationsutrustning.
Prata med Anqiang Power för en skräddarsydd lösning
När du väljer en mellanspänningsströmtransformator är den korrekta kombinationen av primärström, sekundärström, noggrannhetsklass, märkeffekt, isoleringsnivå och installationsstruktur avgörande. LZZBJ9-10 erbjuder flera konfigurationsalternativ för inomhus 10KV och lägre kraftsystem, vilket gör den lämplig för mätning och skyddstillämpningar över olika distributionsmiljöer. Om du planerar ett nytt ställverksprojekt, uppgraderar ett befintligt distributionsskåp eller behöver en CT konfigurerad kring specifika elektriska parametrar, läs mer om 10KV inomhusströmtransformator ochkontakta ossmed dina tekniska krav på en lämplig lösning från Anqiang Power.
