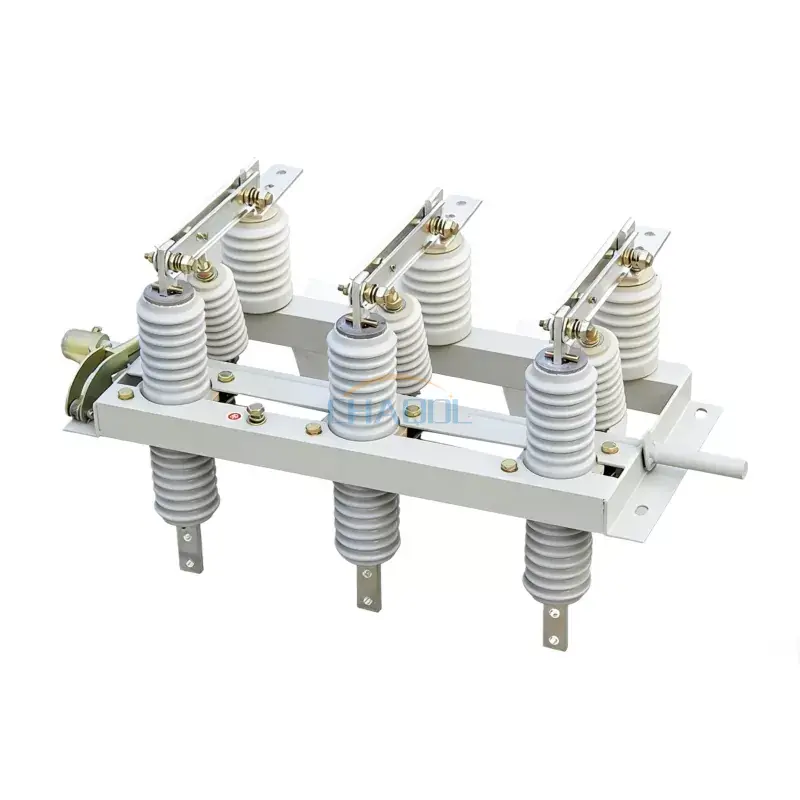

Högspänningsbrytare inomhus

Model:GN19-12

Anqiang Power är en kinesisk tillverkare av högspänningsbrytare inomhus. Denna högspänningsfrånskiljare är en inomhustyp, som främst används i kraftsystem med en märkspänning på 12KV och en växelströmsfrekvens på 50Hz eller mindre, för omkoppling av ström under spänning men utan belastning.

Skicka förfrågan

Produktbeskrivning

Anqiang Power tillverkar en pålitligHögspänningsbrytare inomhusdesignad för säker isolering och kretsseparering i 12kV distributionssystem. GN19-serien används allmänt i ställverksrum inomhus, transformatorstationer och industriella elstyrningsskåp där synlig frånkoppling och driftsäkerhet krävs. Dess trepoliga struktur säkerställer synkroniserad drift och stabil mekanisk prestanda under upprepade omkopplingsförhållanden.

Enheten är byggd med en styv basram, roterande axelmekanism, isolatorer av porslinstolpar och högkonduktiva brytarblad av koppar. Varje komponent är konstruerad för att upprätthålla ett stabilt kontakttryck och minimera elektriskt motstånd under drift, vilket säkerställer lång livslängd och pålitlig kopplingsprestanda i mellanspänningsnätverk.

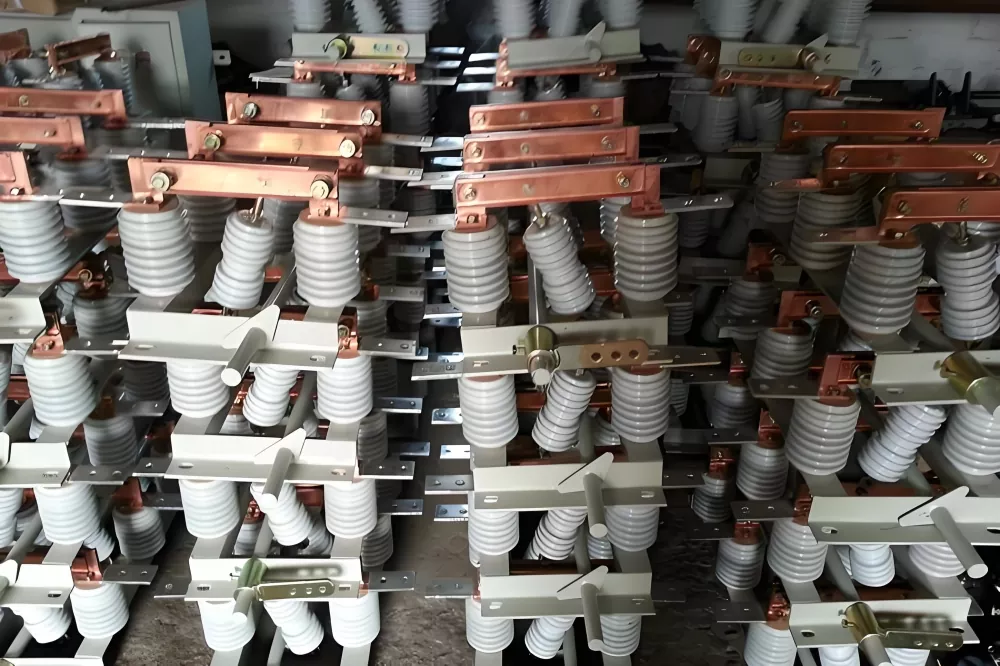

Produktfoton

Indoor High Voltage Disconnect Switch

Strukturell designöversikt

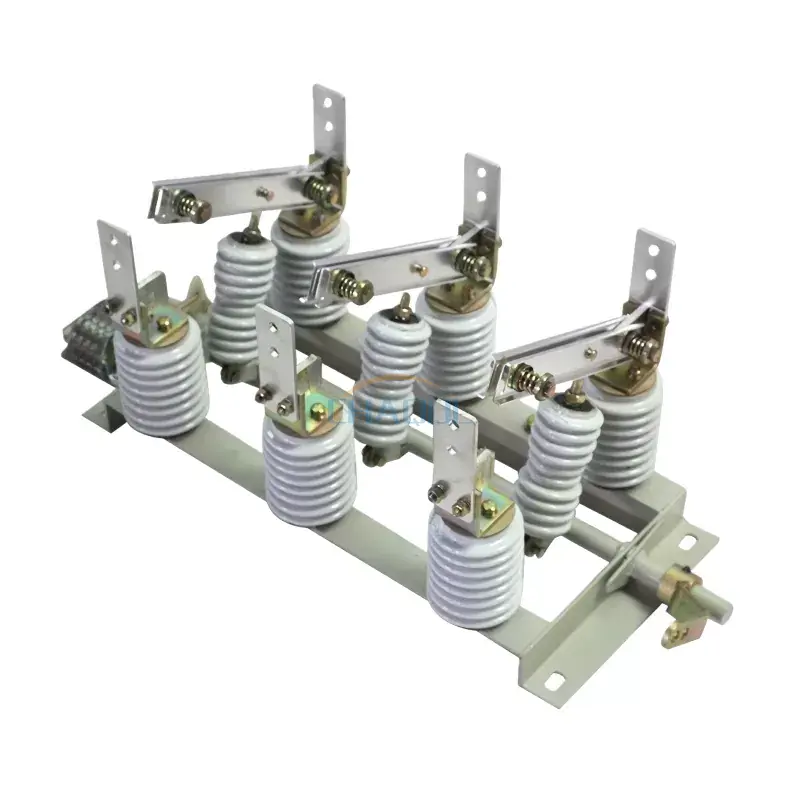

Omkopplaren antar en trepolig integrerad mekanisk struktur som består av en basram, ett roterande axelsystem, vevstakar, isolatorer av porslinstolpar och brytarblad av kopparlegering. Manöveraxeln kan flexibelt kopplas till manuella eller motoriserade manövermekanismer, vilket möjliggör anpassningsbar installation i olika ställverkslayouter.

Specialvarianter som GN19-12W, GN19-12G, GN19-12X och GN19-12ST är designade för olika miljöer, inklusive förorenade områden, höghöjdsområden, krav på spänningsindikering och kopplingsapplikationer med dubbla kast.

Tekniska parametrar

Specifikationer för elektrisk prestanda för modeller i GN19-serien:

Modell och specifikationer	Märkspänning	Märkström	Bedömd korttidsmotståndsström	Nominell toppmotståndsström
GN19-12/400-12,5	12kV	400A	12,5 kA	31,5 kA
GN19-12/630-20	12kV	630A	20kA	50kA
GN19-12/1000-31,5	12kV	1000A	31,5 kA	80kA
GN19-12/1250-31,5	12kV	1250A	31,5 kA	80kA
GN19-12C/400-12,5	12kV	400A	12,5 kA	31,5 kA
GN19-12C/630-20	12kV	630A	20kA	50kA
GN19-12C/1000-31,5	12kV	1000A	31,5 kA	80kA
GN19-12C/1250-31,5	12kV	1250A	31,5 kA	80kA

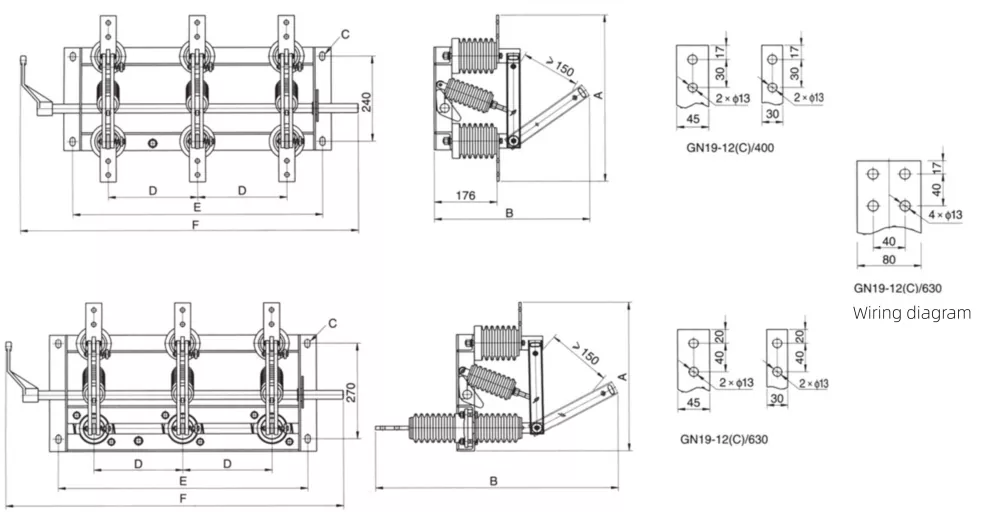

Diagram för produktmått

Indoor High Voltage Disconnect Switch Dimensions

Modell och specifikationer	A	B	C	D
GN19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28

Prestandafördelar jämfört med liknande produkter

I verkliga kraftdistributionsprojekt,Högspänningsbrytare inomhusvisar tydliga fördelar jämfört med konventionella isoleringsbrytare som vanligtvis används på marknaden.

Jämförelseobjekt	Vår GN19-serie	Typiska konkurrerande produkter
Kontakt Struktur	Optimerad dubbelkontakttryckkonstruktion med lägre motstånd	Enkelkontaktstruktur, högre kontaktförlust över tiden
Mekanisk hållbarhet	Högcykel mekanisk uthållighet lämplig för frekvent drift	Begränsad cykellivslängd under frekventa växlingsförhållanden
Isoleringssäkerhet	Höghållfast porslinsisolator med förstärkt krypavstånd	Standard porslinsdesign med lägre föroreningsbeständighet
Miljöanpassningsförmåga	Stöder föroreningar, hög höjd och indikatorvarianter	Begränsade anpassningsmöjligheter
Underhållskrav	Lågt underhåll med stabil långsiktig prestanda	Kräver frekvent inspektion och justering

Applikationsscenarier

Denna högspänningsbrytare inomhus används ofta i:

Elcentraler och distributionsrum
Industriella tillverkningskraftsystem
Ringhuvudenheter (RMU) och ställverksenheter
Stads- och landsbygdsnätinfrastruktur
Integreringssystem för förnybar energi

Anmärkningar om installation och användning

Korrekt installation säkerställer optimal prestanda för högspänningsbrytaren inomhus. Enheten ska installeras på en stabil basram med korrekt inriktning av den roterande axeln. Manövermekanismen måste kontrolleras för jämn mekanisk länkning innan systemet aktiveras.

FAQ

F1: Vilken är huvudfunktionen för denna switch?
Den används för att säkert isolera elektriska kretsar och ge en synlig frånkopplingspunkt i mellanspänningssystem.

F2: Kan den användas utomhus?
Denna modell är främst designad för inomhusbruk. Utomhusapplikationer kräver specialklassade kapslingar eller versioner av utomhusbrytare.

F3: Vad skiljer din produkt från vanliga marknadsalternativ?
Jämfört med typiska konstruktioner erbjuder denna inomhushögspänningsfrånkopplingsbrytare förbättrad mekanisk livslängd, bättre isoleringsdesign och mer konfigurationsflexibilitet.

F4: Är anpassning tillgänglig?
Ja, olika aktuella klassificeringar, höjdversioner och indikatorkonfigurationer kan anpassas efter projektets krav.

F5: Hur ofta kräver det underhåll?
Under normala förhållanden är periodisk inspektion tillräcklig på grund av dess stabila mekaniska struktur och korrosionsbeständiga material.
