40,5KV Utomhusfrånkopplingsbrytare

Model:GW5-40.5

Anqiang Powers oberoende utvecklade 40,5KV utomhusfrånskiljare är en dubbelkolonn, horisontell brytare, mittöppningstyp, och kan utrustas med jordningsbrytare på ena eller båda sidor. Det är en utomhushögspänningsenhet lämplig för AC 50Hz-applikationer, med märkspänningsnivåer på 40,5KV, 72,5KV och 126KV. Vi kan skräddarsy det enligt ritningar eller kundkrav.

Skicka förfrågan

Produktbeskrivning

GW5-serien40,5KV Utomhusfrånkopplingsbrytareär designad för medel- och högspänningsöverförings- och distributionsnätverk som arbetar under AC 50Hz-förhållanden. Det används ofta i transformatorstationer och kraftverk för att säkert isolera kretsar under spänning utan belastningsström. Strukturen antar en dubbelkolonn horisontell öppningsmekanism av V-typ, vilket säkerställer stabilt elektriskt spel och stark mekanisk tillförlitlighet i tuffa utomhusmiljöer.

Jämfört med traditionella brytare är detta40,5KV Utomhusfrånkopplingsbrytareger förbättrat vindmotstånd, förbättrad prestanda mot föroreningar och ett stabilare kontaktsystem, vilket gör den lämplig för långtidsdrift i kust-, öken- och områden med hög luftfuktighet.

Viktiga designfunktioner

Dubbelkolonn V-formad horisontell öppningsstruktur för förbättrad stabilitet
Modulär stolpdesign med höghållfast porslin eller kompositisolatorer
Stöder manuella och motoriserade driftlägen
Valfria jordningskonfigurationer: icke-jordad, enkeljordad, dubbeljordad
Mekaniskt förreglingssystem mellan huvudblad och jordningsblad för säkerhet
Förbättrad korrosionsbeständighet för långtidsservice utomhus

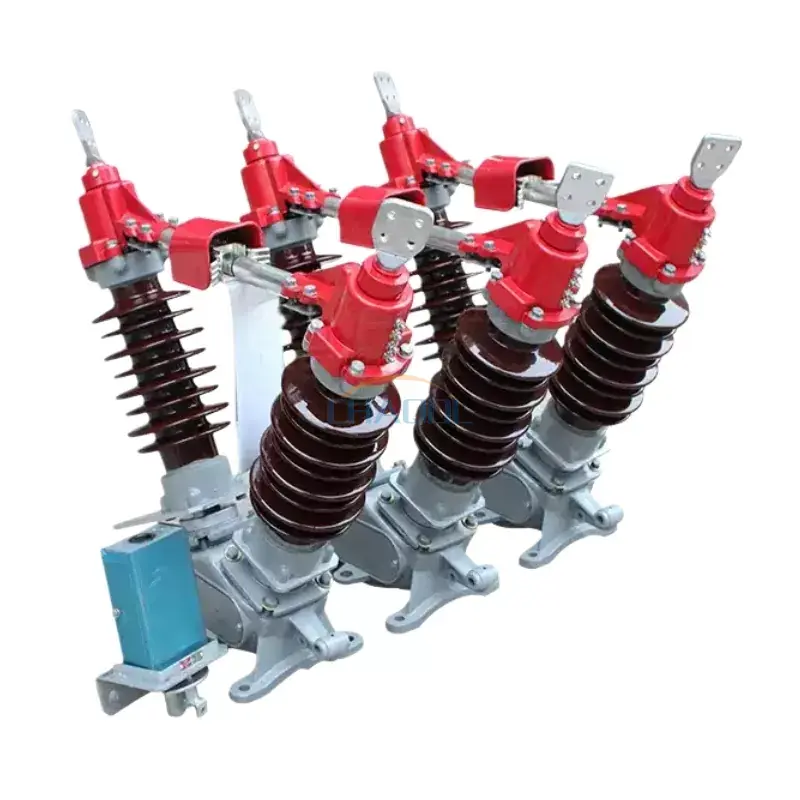

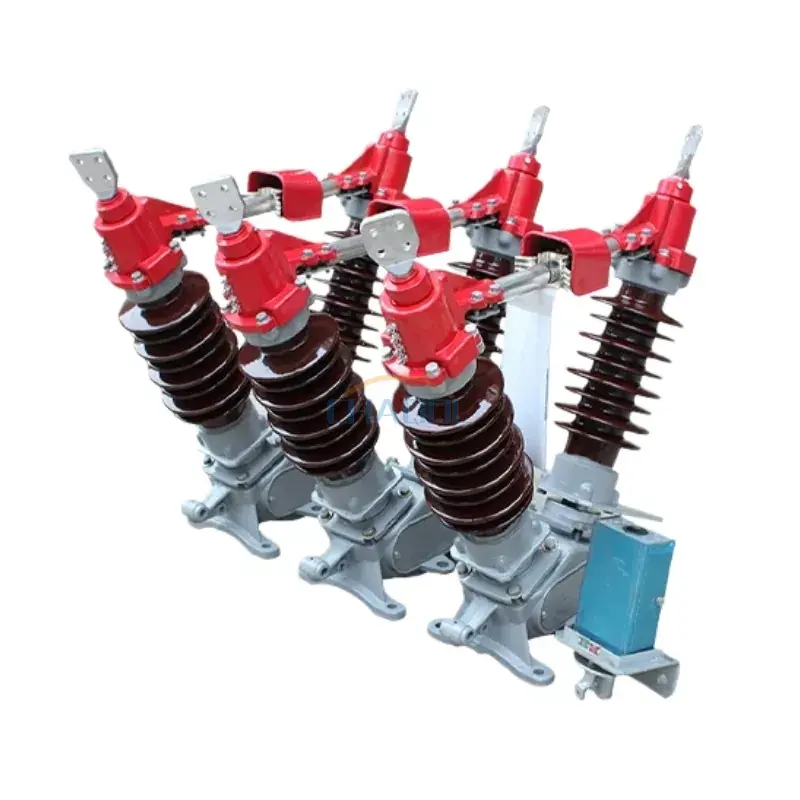

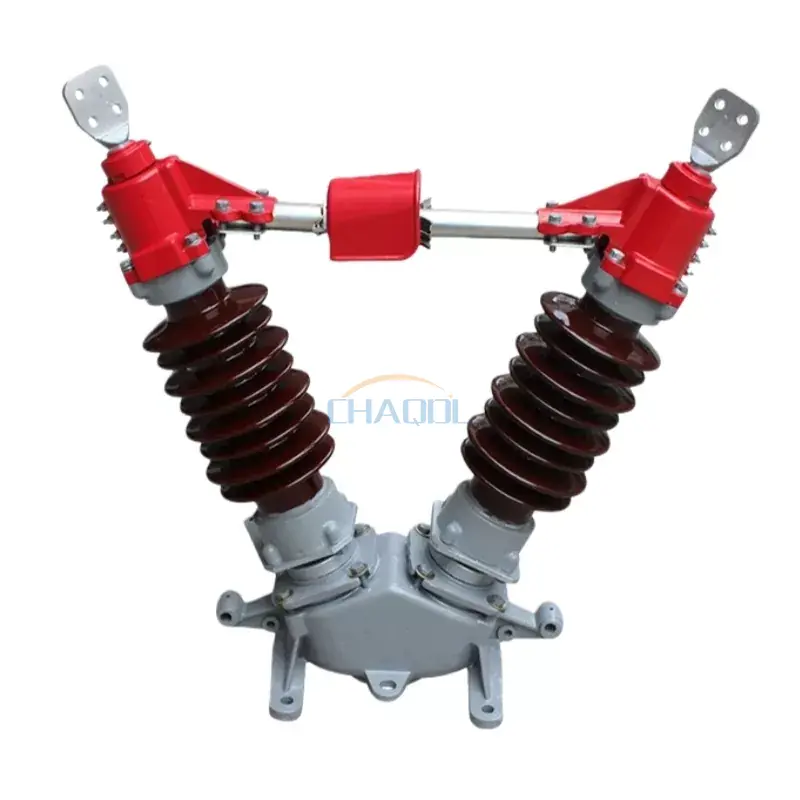

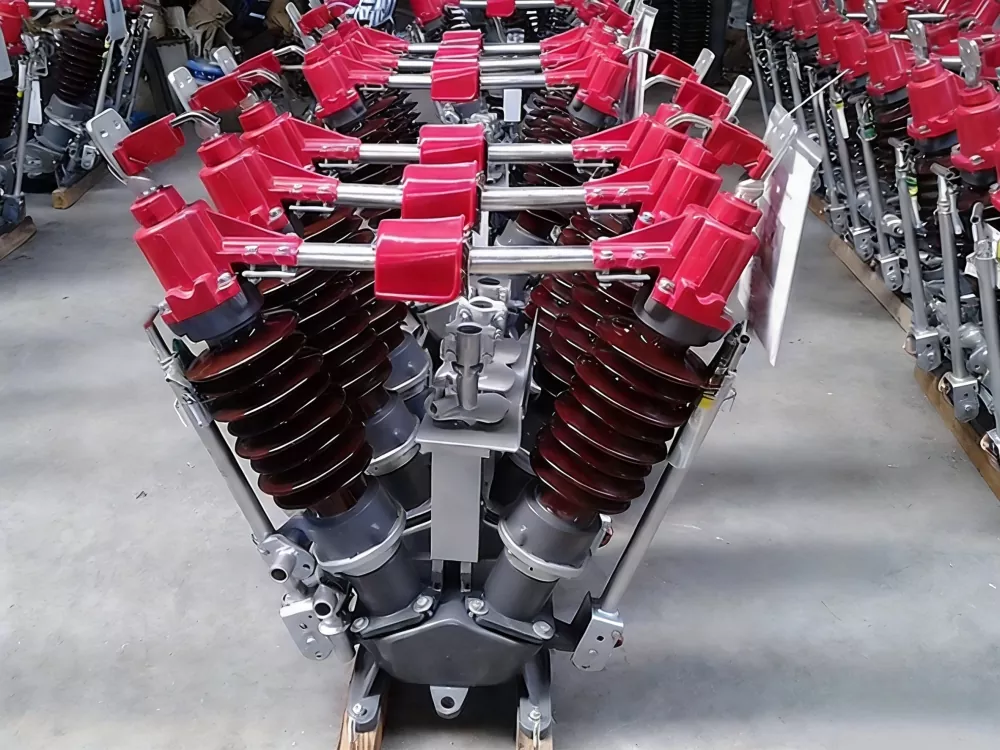

Faktiska produktfoton

40.5KV Outdoor Disconnecting Switch

Tekniska parametrar

Projektnamn			Parametervärde
Märkspänning			40,5 KV	72,5 KV			126KV
Nominell isoleringsnivå	1 minuts strömfrekvens tål spänning		95/115 KV	140/160 KV			230/245KV
	Blixtimpulser tål spänning		185/215 KV	325/375 KV			550/630 KV
Nominell frekvens			50 Hz
Märkström			630/1250A	1600A			2000A
Märklig kortslutningslängd			4/2s
Nominell mekanisk belastning på terminalen	Horisontell längsgående last		750N	1000N
	Horisontell sidobelastning		500N	750N
	Vertikal kraft		750N	1000N
Krypavstånd			1013/1256 mm	1813/2248 mm
Mekaniskt liv			2000 gånger
Manuellt manövrerad mekanism			CS17, CS17G
Motordriven manövermekanism		Modell	CJ5/CJ6
		Motorspänning	AC220/380, DC220
		Styrkrets spänning	AC220, DC220
		Öppningstid (för effektbrytaren)	6±1s
Produktens vikt		Ej jordad	360 kg		500 kg	800 kg
		Enkel jordning	390 kg		560 kg	900 kg
		Dubbel jordning	430 kg		620 kg	1000 kg

Diagram för produktmått

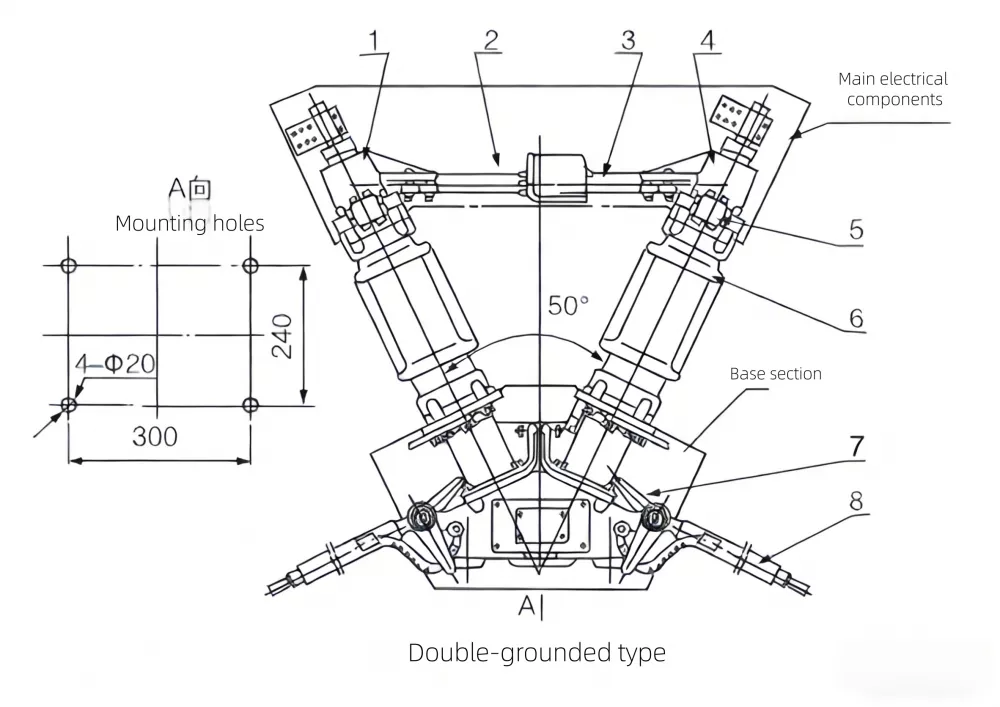

GW5-40.5KV Utomhusfrånkopplingsbrytare Dimensionsdiagram

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Terminalblock
2. Huvudkontakt
3. Huvudkontaktfinger
4. Plint
5. Jordkontaktfinger
6. Stolpisolator
7. Begränsningsplatta
8. Jordningsbrytare

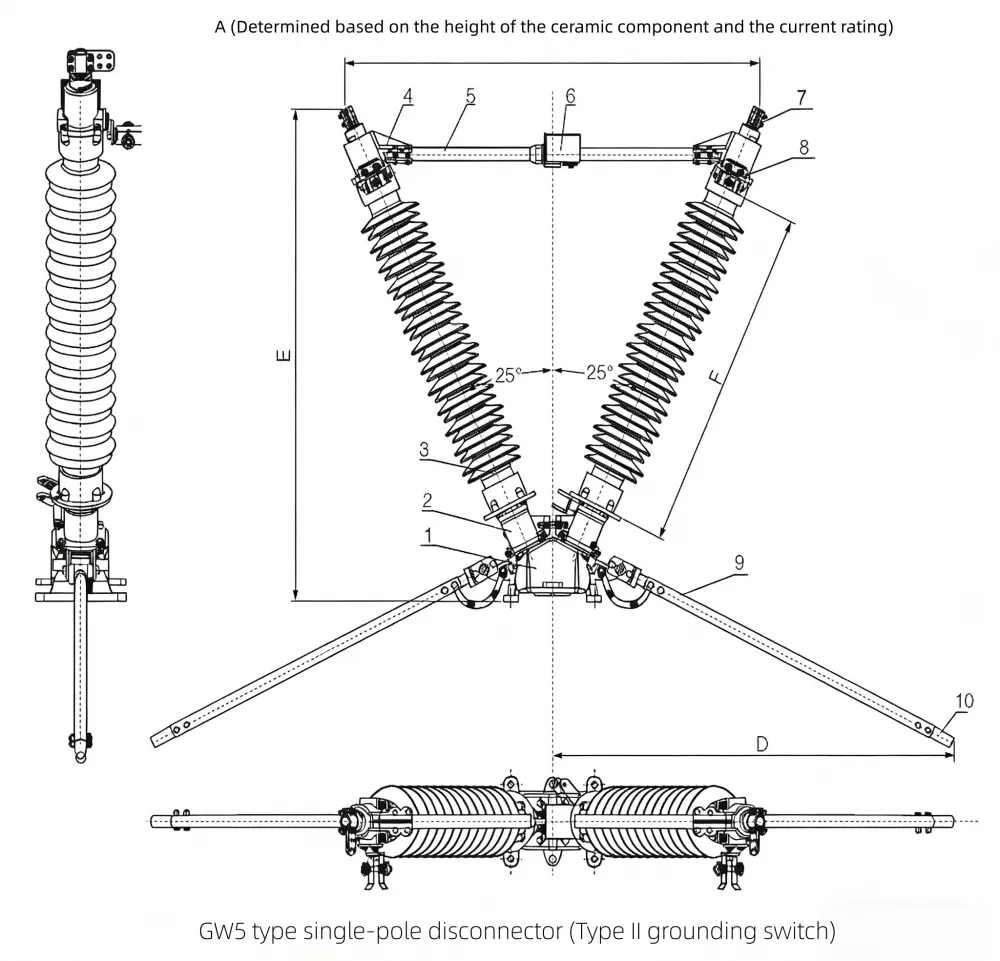

GW5-126 Utomhusfrånkopplingsbrytare Dimensionsdiagram

Outdoor High Voltage Disconnect Switch Diagram

1. Bas
2. Support
3. Isolerande stolpe
4. Plint
5. Konduktiv stav med rund axel
6. Fyrkantsaxel ledande stång
7. Plintklämma
8. Jordningsbrytare stationär kontakt
9. Jordningsbrytare aluminiumrör
10. Jordningsbrytarkontakt

Jämförelse med liknande produkter

Utvärderingsobjekt	Vår GW5 40,5KV utomhusfrånskiljare	Konventionell konkurrentmodell
Strukturell stabilitet	Dubbelkolonn V-typ förstärkt design med högre vindmotstånd	Enkelkolonnstruktur, lägre mekanisk stabilitet
Kontaktprestanda	Silverpläterade kontaktfingrar, optimerad tryckfördelning	Standardkopparkontakter, snabbare slitage
Utomhus hållbarhet	Anti-korrosionsbeläggning + förstärkt isoleringssystem	Grundläggande beläggning, begränsad kustprestanda
Driftsflexibilitet	Stöder manuell + motoriserad drift med förreglingsskydd	Oftast endast manuell drift
Underhållskostnad	Låg på grund av lång mekanisk livslängd (2000 cykler)	Högre underhållsfrekvens

Applikationsscenarier

De40,5KV Utomhusfrånkopplingsbrytareanvänds allmänt inom:

Högspänningsstationer och ställverk
Isoleringssystem för kraftöverföringsledningar
Industriella kraftdistributionsnät
Anslutningspunkter för förnybara energinät (vind- och solparker)
Uppgraderingsprojekt för nätuppgraderingar i städer och på landsbygden

Med sin robusta mekaniska design och stabila elektriska prestanda är denna frånskiljare ett pålitligt val för operatörer som kräver långsiktig säkerhet och drifteffektivitet i utomhusmiljöer.
