Högspänningsbrytare utomhus

Model:GW4-12(40.5/72.5/126)

Anqiang Powers utomhushögspänningsfrånkopplingsbrytare är vanlig utrustning i kraftsystem. Deras huvudsakliga funktion är att isolera spänning under utrustning eller linjeunderhåll för att garantera säkerheten. De kan inte avbryta lastström eller kortslutningsström och bör användas tillsammans med strömbrytare. När strömmen stängs av ska strömbrytaren öppnas först, följt av strömbrytaren; När strömmen återställs, bör strömbrytaren stängas först, följt av strömbrytaren.

Skicka förfrågan

Produktbeskrivning

DeHögspänningsbrytare utomhusär konstruerad för pålitlig kretsisolering i växelströmssystem utomhus från 40,5 kV upp till 220 kV. Det används i stor utsträckning i transformatorstationer, transmissionsledningar och nätväxlingsstationer där synlig isolering och mekanisk säkerhet krävs under högspänningsförhållanden.

Denna GW4-serie är designad med en robust utomhusstruktur som säkerställer stabil drift under tuffa väderförhållanden som kraftigt regn, is, vindbelastning och föroreningsmiljöer. Den stöder både manuella och motoriserade driftlägen, vilket ger flexibilitet för olika nätautomationsnivåer.

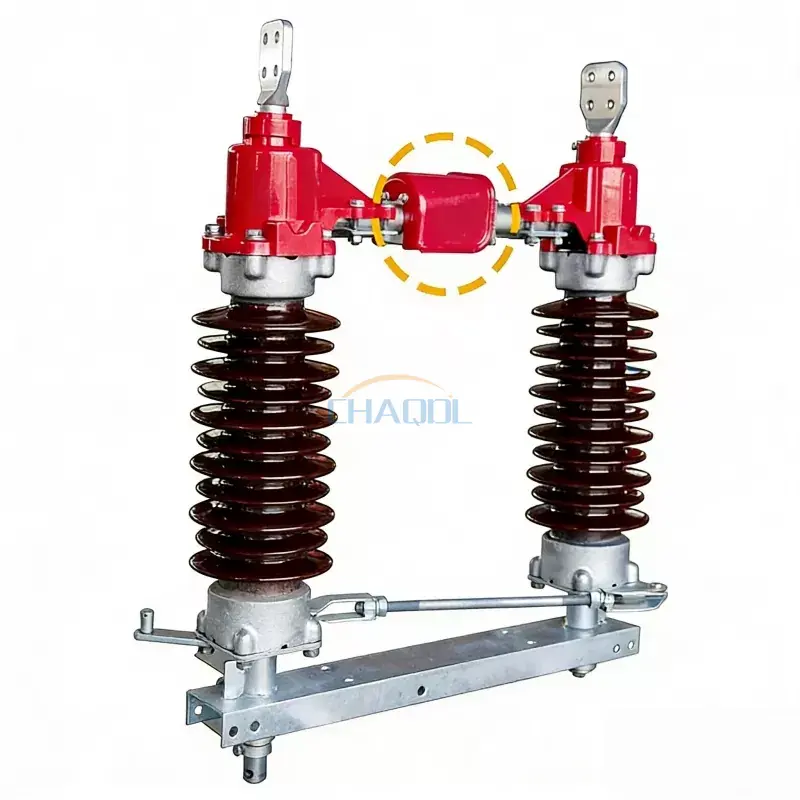

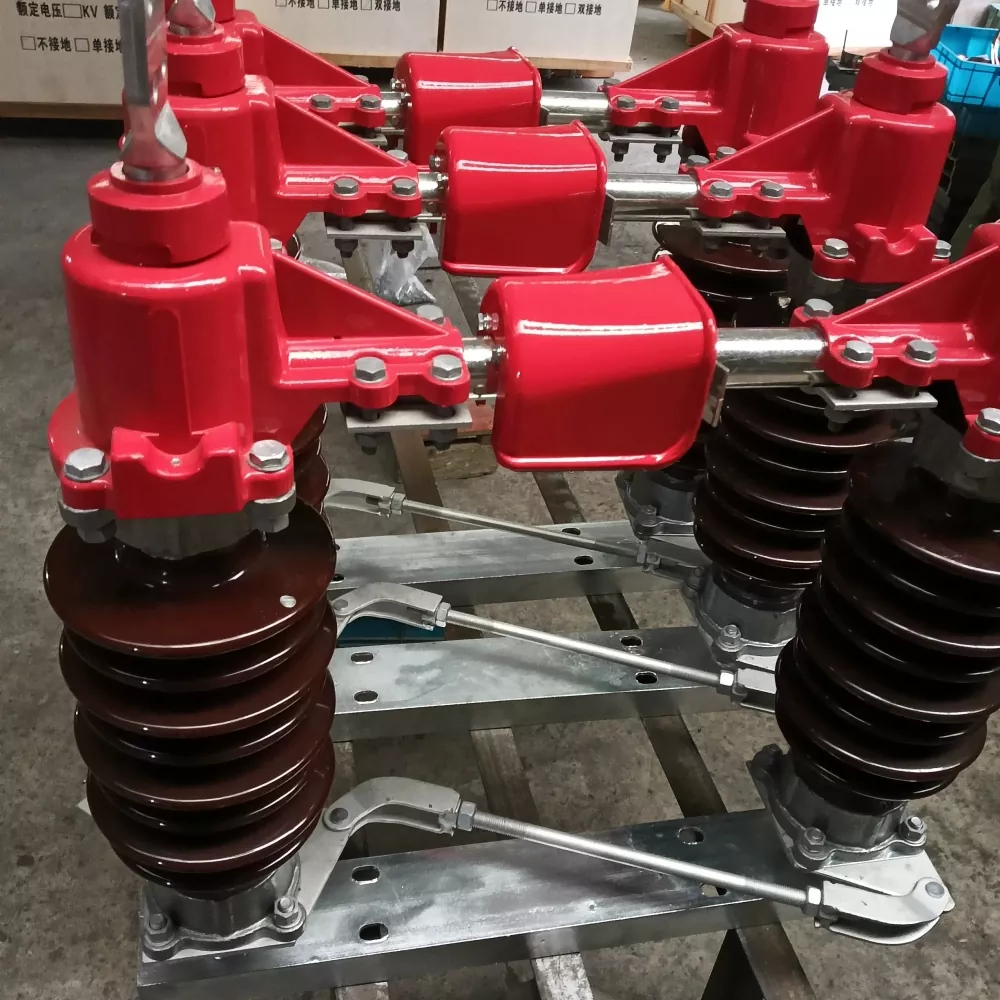

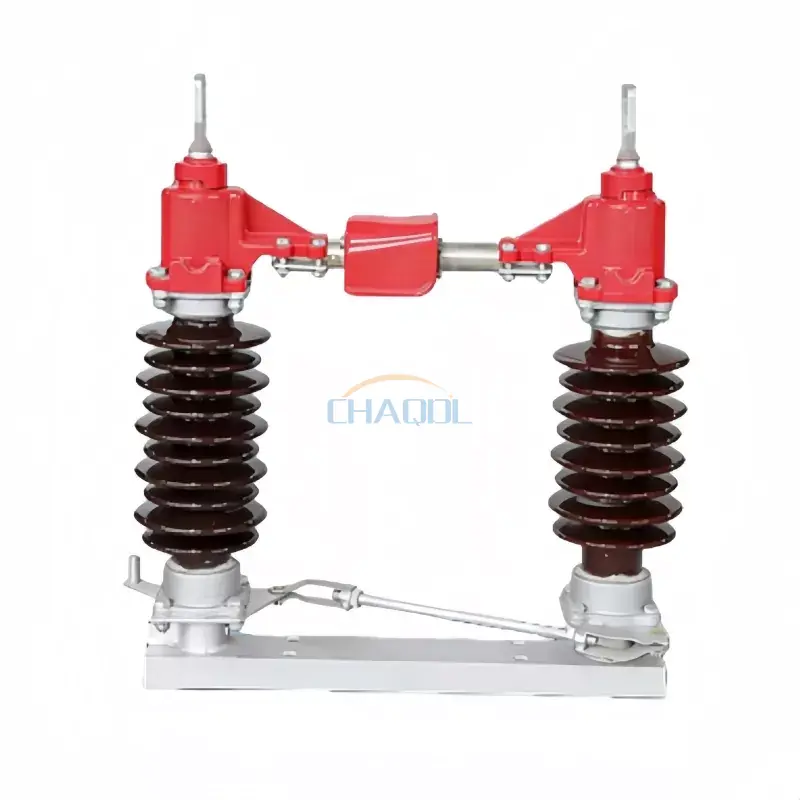

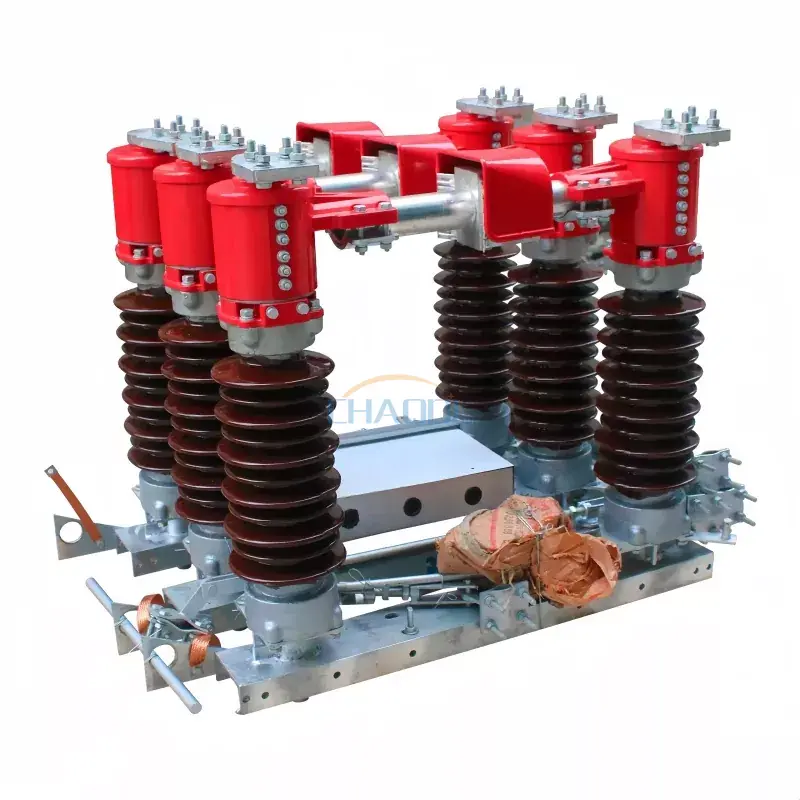

Produktfoton

Outdoor High Voltage Disconnect Switch GW4 Series

Strukturell design och tekniska funktioner

Omkopplaren antar en horisontell roterande bladstruktur med porslinstolparisolatorer, ledande rör och en basram av höghållfast galvaniserat stål. Det mekaniska länksystemet säkerställer synkroniserad trefasdrift, vilket minskar riskerna för felinställning under växling.

Jämfört med traditionella isolatorer är dettaHögspänningsbrytare utomhusförbättrar kontakttryckets likformighet och minskar oxidation vid de ledande lederna, vilket avsevärt förlänger livslängden vid långvariga utomhusapplikationer.

Tekniska parametrar

Projektnamn			Parametervärde
Märkspänning			40,5 KV		72,5 KV		126KV
Nominell isoleringsnivå	1 minuts strömfrekvens tål spänning		95/115 KV		140/160 KV		230/245KV
	Blixtimpulser tål spänning		185/215 KV		325/375 KV		550/630 KV
Nominell frekvens			50 Hz
Märkström			400/630/1000A		1250/1600/2000A		3150/4000A
Bedömd korttidsmotståndsström			16/20/31,5kA		31,5/40kA		50kA
Nominell toppmotståndsström			40/50/63kA		80/100kA		125kA
Märklig kortslutningslängd			4/2s
Nominell mekanisk belastning på terminalen	Horisontell längsgående last		750N		1000N
	Horisontell sidobelastning		500N		750N
	Vertikal kraft		750N		1000N
Mekaniskt liv			2000 gånger
Manuellt manövrerad mekanism		Utan jordning	CS11(F)
		Enkel jordning	CS 8-6D(F)
		Dubbel jordning	Huvudfräs CS14G, markfräs CS11
		Styrkrets spänning	AC 220/380, DC 220
Motordriven manövermekanism		Modell	CJ5/CJ6
		Motorspänning	AC220/380, DC220
		Styrkrets spänning	AC220, DC220
		Öppningstid (för effektbrytaren)	6±1s
Produktens vikt		Ej jordad	360 kg	500 kg		700 kg
		Enkel jordning	410 kg	600 kg		800 kg
		Dubbel jordning	460 kg	700 kg		900 kg

Diagram för produktmått

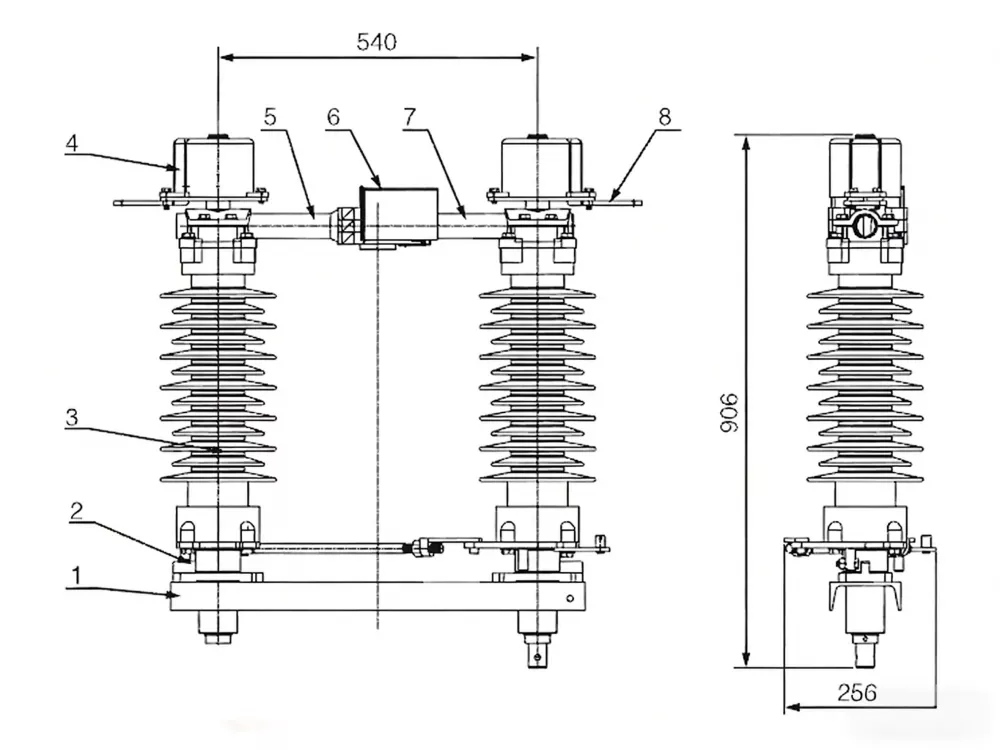

GW4-seriens strukturella översikt

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Bas

2. Stöd isolator

3. Ledningsterminal

4. Stationärt ledande rör

5. Fyrkantigt vattenlock

6. Rörligt ledande rör

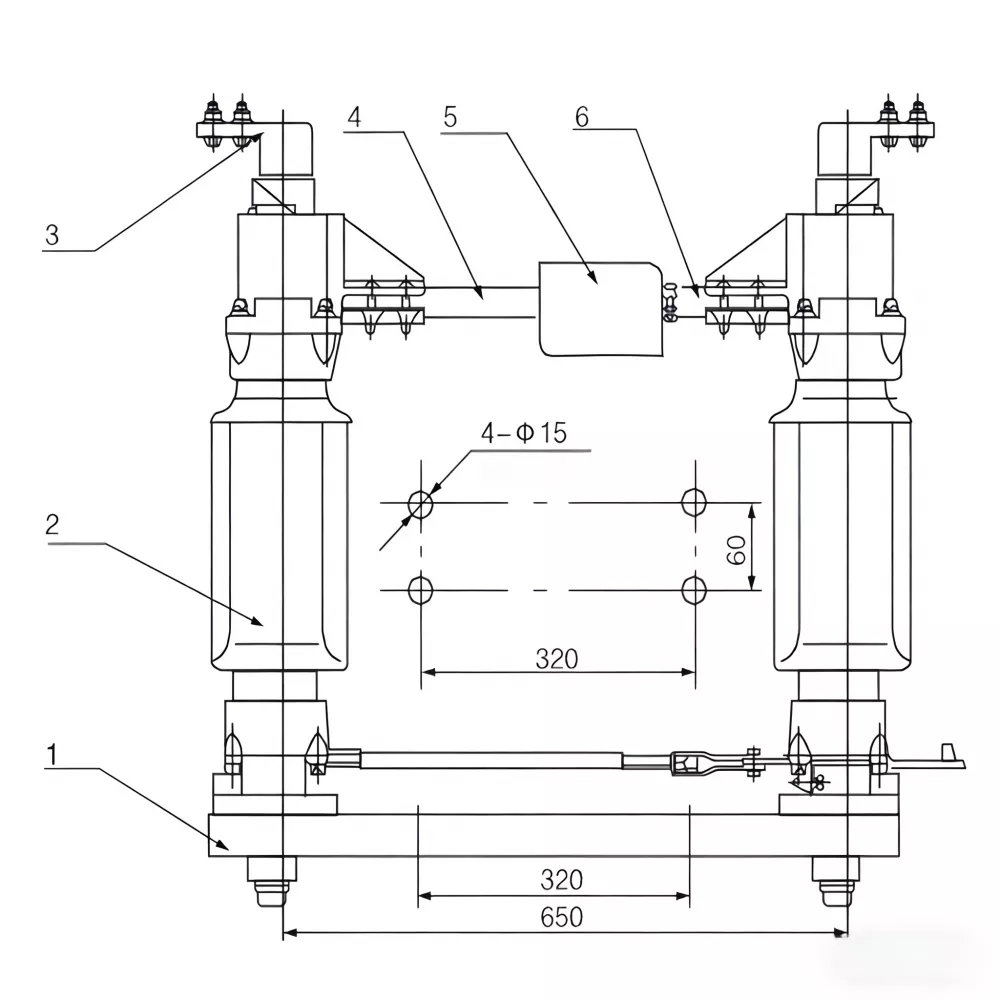

Enkelpolig konfiguration

Single Pole Outdoor High Voltage Disconnect Switch

1. Kanalstålfäste

2. Stödbas

3. Isolerande stolpe

4. Höger uttagsterminal

5. Cylindrisk ände ledande stav

6. Regnskydd

7. Kontakta ledande stav

8. Vänster uttagsterminal

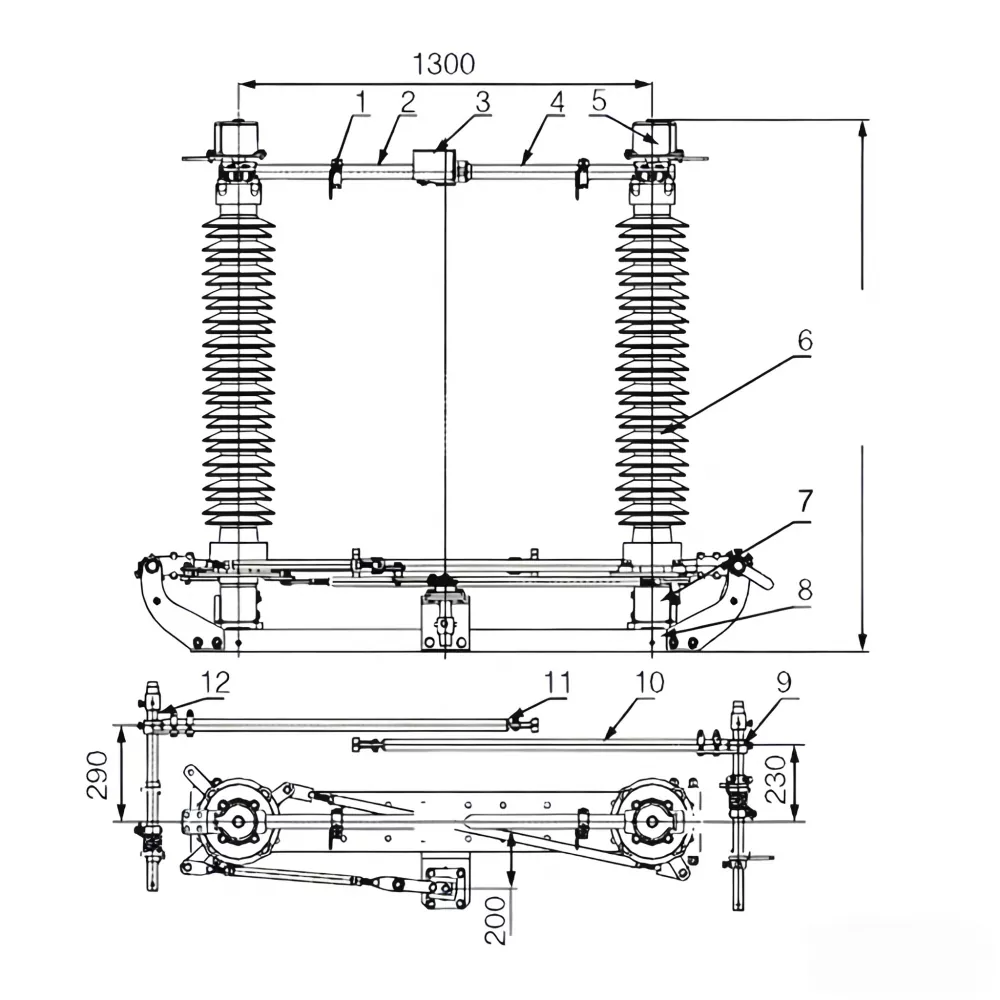

126kV högspänningsstruktur

126kV Outdoor High Voltage Disconnect Switch

1. Jordningsbrytare fast kontakt

2. Kontakta styrstången

3. Regnskydd i rostfritt stål

4. Cylindrisk ledande stav

5. Flexibel anslutningsplint

6. Isolerande stöd

7. Lagerhus

8. Montering av basram

9. Höger jordningsbrytare

10. Jordningsbrytare stålrör

11. Jordningsbrytare rörlig kontakt

12. Vänster jordningsbrytare

Tekniska fördelar jämfört med konventionella produkter

Jämförelseobjekt	GW4-serien utomhus högspänningsfrånskiljare	Konventionella marknadsprodukter
Strukturell stabilitet	Förstärkt stålbas med synkroniserat trefaslänkage	Oberoende fasdrift med högre felställningsrisk
Kontakta Performance	Optimerat ledande rör med reducerat oxidationsmotstånd	Standardkopparkontakt utsatt för långvarigt slitage
Vädermotstånd	Designad för regn, is, vind och föroreningsmiljöer	Begränsat skydd mot tuffa utomhusförhållanden
Driftläge	Stöder manuell och motordriven drift	Oftast manuella system
Underhållskrav	Lågt underhåll med långa inspektionsintervaller	Frekvent underhåll krävs

Applikationsscenarier

Högspänningsbrytaren utomhus används ofta i:

Transmissionsstationer för högspänning
Eldistributionsnät och nätväxlarstationer
Industriella kraftförsörjningssystem
Transformatorstationer för förnybar energi (vind- och solkraftsparker)
Järnvägs- och infrastrukturkraftsystem

Anmärkningar om installation och användning

Korrekt inriktning av den roterande axeln och isolatorstödstrukturen är avgörande för att säkerställa smidig mekanisk drift. Basramen måste vara säkert jordad och manövermekanismen bör testas före spänningssättning för att säkerställa säker kopplingsprestanda under belastningsfria förhållanden.

FAQ

F1: Vilken är huvudfunktionen för denna utomhushögspänningsbrytare?
Det ger synlig isolering av högspänningskretsar för att säkerställa säkert underhåll och systemdrift.

F2: Kan den här omkopplaren fungera under tunga väderförhållanden utomhus?
Ja, den är designad för extrema utomhusmiljöer inklusive föroreningar, regn, is och vindbelastningar.

F3: Vad skiljer GW4-serien från standardisolatorer?
Den erbjuder förbättrad mekanisk synkronisering, starkare korrosionsbeständighet och längre livslängd jämfört med konventionella modeller.

F4: Är motoriserad drift tillgänglig?
Ja, både manuella och motordrivna mekanismer kan konfigureras beroende på projektkrav.

F5: Vilka industrier använder vanligtvis denna utrustning?
Det används ofta i kraftöverföring, transformatorstationer, förnybara energisystem och tunga industriella elektriska nätverk.
