Artikelsammanfattning:Ett pålitligt mellanspänningsskydd kräver mer än att bara avbryta ett fel. Verksamhets- och industrioperatörer behöver också snabba omkopplingar, stabil mekanisk prestanda, låga underhållskrav och kompatibilitet med allt intelligentare distributionsnätverk. EnPermanent magnetströmbrytare utomhuskombinerar vakuumavbrottsteknik med en permanentmagnetdriftmekanism för att möta dessa krav. Den här artikeln förklarar hur tekniken fungerar, var den kan tillämpas, vilka tekniska faktorer som bör utvärderas innan köp, och hur den kan bidra till att minska operativa utmaningar i moderna kraftdistributionssystem.
Mellanspänningsdistributionsnät fungerar under krävande förhållanden. Ett fel på en matare, transformatoranslutning, industribuss, järnvägskraftsystem eller installationer för förnybar energi kan avbryta elförsörjningen och potentiellt skada värdefull utrustning. Strömbrytaren är därför en kritisk del av skyddskedjan.
Men moderna operatörer står inför flera utmaningar samtidigt. Utrustning kan installeras utomhus där den utsätts för fukt, damm, ultraviolett strålning, temperaturförändringar och andra miljöpåfrestningar. Samtidigt blir distributionsnäten mer automatiserade, vilket skapar efterfrågan på utrustning som kan svara konsekvent på elektriska kommandon och kommunicera med intelligenta skydds- och kontrollsystem.
Traditionella mekaniskt manövrerade brytare kan fungera effektivt, men deras manövermekanismer innehåller flera rörliga delar. Mekaniskt slitage, justeringskrav och inkonsekvent drift under långa serviceperioder kan bli problem, särskilt i installationer som kräver frekventa byten.

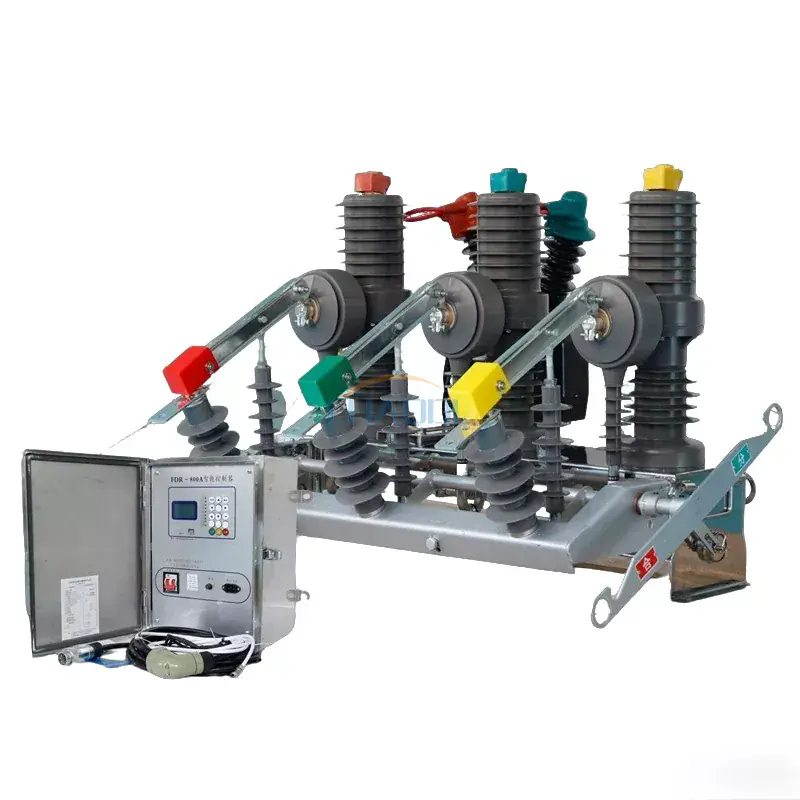

En Permanent Magnet Circuit Breaker utomhus tar itu med dessa utmaningar genom att kombinera en vakuumbrytare med en permanentmagnet ställdon. Resultatet är en kompakt mellanspänningsväxlingslösning designad för tillförlitlig drift, reducerad mekanisk komplexitet och integration i moderna distributionssystem.
Funktionsprincipen är baserad på två viktiga teknologier:vakuumavbrottochaktivering av permanentmagnet.
Under normal drift tillåter strömbrytaren ström att flyta genom dess ledande bana. När skyddssystemet identifierar ett onormalt tillstånd, får manövermekanismen ett kommando för att öppna kontakterna. Permanentmagnetaktuatorn driver mekanismen och separerar kontakterna inuti vakuumbrytaren.
När kontakterna separeras kan en elektrisk ljusbåge kort bildas. Eftersom kontakterna är placerade inuti en vakuumbrytare, släcks ljusbågen snabbt när strömmen passerar genom dess naturliga avbrottspunkt. Kretsen är då elektriskt isolerad från felet.
För stängningsoperationer flyttar ställdonet tillbaka kontakterna till önskat läge. Den kontrollerade rörelsen hjälper till att ge repeterbar växlingsprestanda.
Denna operationssekvens kan sammanfattas enligt följande:
Kombinationen av dessa teknologier är särskilt användbar där operatörer behöver snabba omkopplingar och pålitlig mekanisk prestanda utan att förlita sig på en komplex fjäderbaserad driftsstruktur.
Manövermekanismen har en direkt inverkan på brytarens tillförlitlighet. En permanentmagnetmekanism använder elektromagnetisk kraft för att kontrollera omkopplingsmekanismens rörelse och bibehålla dess arbetsläge.
Jämfört med mekanismer som innehåller ett större antal mekaniska transmissionselement kan ett permanentmagnetmanöverdon ha färre rörliga komponenter. Detta minskar potentiella mekaniska slitagepunkter och hjälper till att upprätthålla konsekvent öppnings- och stängningsbeteende.
| Hänsyn | Permanent magnetmekanism | Traditionell mekanisk mekanism |
|---|---|---|
| Mekanisk komplexitet | Relativt enkel driftstruktur | Kan innehålla fler mekaniska transmissionsdelar |
| Rörliga komponenter | Minskat antal mekaniska rörliga delar | Generellt mer mekaniska komponenter |
| Efterfrågan på underhåll | Designad för drift med lågt underhåll | Kan kräva periodisk inspektion och justering |
| Växlingskonsistens | Stabil elektromagnetisk aktivering | Kan vara mer beroende av mekaniskt tillstånd |
| Frekvent byte | Väl lämpad för applikationer som kräver upprepad drift | Valet beror på mekanismens design och arbetscykel |
Den praktiska fördelen är inte bara en minskning av antalet komponenter. Manövermekanismen är också en viktig faktor när brytare installeras på platser där underhållsåtkomst är svårt eller där oplanerade stillestånd kan ha en betydande driftskostnad.
En korrekt konstruerad utomhusströmbrytare med permanentmagnet innehåller flera samordnade elektriska, mekaniska och isolerande komponenter. Varje komponent bidrar till säker omkoppling och pålitlig drift.
Eftersom dessa komponenter fungerar tillsammans bör valet aldrig baseras enbart på märkspänning. Hela den elektriska driften, installationsmiljön, kontrollkraven och systemskyddsstrategin bör beaktas.
En av de viktigaste fördelarna är det förenklade mekaniska operativsystemet. Med färre mekaniska slitagepunkter kan rutinmässig mekanisk justering minskas. Detta kan vara särskilt värdefullt för utomhustransformatorstationer, fjärrdistributionsnätverk och industrianläggningar där underhållsåtkomst är obekvämt.
Permanent magnetaktivering ger kontrollerad elektromagnetisk rörelse. Konsekvent öppnings- och stängningsbeteende är viktigt när brytaren upprepas manövreras av skydds-, automations- eller fjärrkontrollsystem.
Vakuumbrytaren ger ett effektivt ljusbågsavbrott utan att den kretsbrytande kammaren behöver använda konventionella isoleringsgaser eller flytande media för ljusbågssläckning. Detta gör vakuumtekniken väl lämpad för många mellanspänningsdistributionstillämpningar.
Ställdonet är utformat för att fungera effektivt, vilket kan bidra till att minska energin som krävs för växlingsoperationer. Den exakta energiförbrukningen beror på den specifika konfigurationen och styrsystemet, så projektspecifikationer bör alltid kontrolleras innan det slutliga valet.
Utomhusdistributionsutrustning måste hantera miljöexponering. Ett lämpligt utformat brytarhölje för utomhusbruk hjälper till att skydda interna komponenter mot fukt, damm, exponering för ultraviolett ljus och växlande väderförhållanden.
För applikationer som involverar upprepade byten är mekanisk uthållighet ett viktigt inköpskriterium. Anqiangs produktspecifikation indikerar en mekanisk livslängd på upp till 10 000 operationer för dess tillämpliga konfiguration för permanentmagnetbrytare utomhus.
Moderna kraftnät är allt mer beroende av fjärrkontroll, övervakning och automatiserad felhantering. En lämpligt konfigurerad permanentmagnetbrytare kan stödja integration med SCADA och distributionsautomationssystem, vilket gör det möjligt för operatörer att bygga mer lyhörda elektriska nätverk.
Att välja en effektbrytare endast baserat på dess namn eller spänningsklass kan leda till en olämplig konfiguration. Köpare bör jämföra brytarspecifikationerna med installationens faktiska elektriska egenskaper.
| Parameter | Exempelspecifikation | Varför det spelar roll |
|---|---|---|
| Märkspänning | 12 kV / 24 kV | Måste matcha den nominella spänningsklassen för distributionssystemet. |
| Nominell frekvens | 50 Hz | Måste motsvara kraftsystemets frekvens. |
| Märkström | 630 A / 1250 A | Definierar den kontinuerliga strömförande förmågan. |
| Kortslutningsbrytström | 20 kA / 25 kA | Indikerar brytarens felströmsavbrottsförmåga. |
| Topptålig ström | 50 kA / 63 kA | Viktigt för att utvärdera kortvarig elektromagnetisk stress. |
| Blixtimpulser tål spänning | 125 kV / 145 kV | Viktigt för isoleringskoordination och transientskydd. |
| Mekaniskt liv | Upp till 10 000 operationer | Användbar när frekventa byten förväntas. |
Produktinformationen som tillhandahålls av Anqiang listar 12 kV och 24 kV märkspänningskonfigurationer, märkströmmar på 630 A och 1250 A och kortslutningsbrytningskapaciteter på 20 kA och 25 kA för de relevanta modellerna.
Faktiskt urval bör alltid baseras på den fullständiga systemdesignen, tillämpliga standarder, skyddskoordinering och projektspecifika krav snarare än att anta att varje konfiguration har identiska klassificeringar.
Kombinationen av utomhuskonstruktion, vakuumavbrott och permanentmagnetdrift gör denna utrustning lämplig för ett brett spektrum av medelspänningstillämpningar.
Anqiang identifierar krafttransformatorstationer, distributionsnät, järnvägselektrifiering, gruvdrift, industriella kraftsystem och installationer för förnybar energi bland applikationsområdena för sin Permanent Magnet Circuit Breaker för utomhusbruk.
Rätt brytare bör väljas genom att börja med det elektriska systemet snarare än produktkatalogen. En praktisk urvalsprocess kan förhindra både underspecifikation och onödig överdimensionering.
Detta tillvägagångssätt är mer tillförlitligt än att välja en brytare enbart efter märkström eller inköpspris. En lägre initial kostnad kan bli dyr om utrustningen är svår att underhålla, inkompatibel med styrsystemet eller felaktigt anpassad till felnivån.
Även om kretsbrytare med permanentmagneter är utformade för att minska mekaniskt underhåll, betyder lågt underhåll inte att de inte har någon inspektion. Ett disciplinerat driftprogram är fortfarande viktigt för medelspänningsutrustning.
För utomhusutrustning är miljötillsyn särskilt viktig. Fukt, föroreningar, korrosion och mekaniska skador kan gradvis påverka isolering och driftsäkerhet även när brytaren i sig har en robust design.
Ett förebyggande underhållsprogram bör därför fokusera på hela installationen snarare än att behandla strömbrytaren som en isolerad komponent.
En Permanent Magnet Circuit Breaker utomhus är en medelspänningsbrytare som kombinerar en vakuumbrytare med en permanent magnet manövermekanism. Den är designad för pålitlig omkoppling och felavbrott i utomhusdistribution och industriella kraftsystem.
Konfigurationen beror på tillverkaren och projektets krav. Anqiangs produktfamilj ZW32-12G och ZW32-24G är designad för 12 kV och 24 kV mellanspänningstillämpningar.
Mekanismen kan minska mekanisk komplexitet, ge konsekvent växlingsrörelse, minska mekaniskt slitage och stödja drift med lågt underhåll. Dessa egenskaper är särskilt värdefulla för utrustning som utsätts för frekventa omkopplingar.
Ja. En lämpligt konfigurerad enhet kan integreras med distributionsautomation, SCADA, fjärrövervakning och intelligenta skyddssystem. Den exakta kommunikations- och styrkonfigurationen bör bekräftas för varje projekt.
Ja. Permanentmagnetbrytare utomhus kan användas i medelspänningssektioner av sol- och vindkraftsdistributionssystem där deras spänning, ström, felavbrott, isolering och styregenskaper matchar installationskraven.
Den mekaniska uthålligheten beror på den specifika modellen och driftsförhållandena. Den tillämpliga Anqiang-specifikationen listar en mekanisk livslängd på upp till 10 000 operationer.
För en korrekt teknisk rekommendation, tillhandahåll systemspänning, märkström, kortslutningsnivå, frekvens, installationsmiljö, kopplingsplikt, styrspänning, automationskrav, monteringsarrangemang och eventuella tillämpliga projektstandarder. Att tillhandahålla denna information tidigt kan minska specifikationsändringar senare.
En strömbrytare med permanentmagnet utomhus är mer än en konventionell kopplingsenhet med ett annat ställdon. Genom att kombinera vakuumavbrott med permanentmagnetdrift, tillgodoser den flera praktiska krav för moderna mellanspänningsnätverk: pålitlig omkoppling, minskad mekanisk komplexitet, lägre underhållskrav, utomhusanpassningsförmåga och kompatibilitet med allt mer automatiserade kraftdistributionssystem.
Den viktigaste punkten för köpare är att matcha strömbrytaren till den faktiska elektriska driften. Märkspänning, kontinuerlig ström, kortslutningsavbrottsförmåga, isolationsnivå, kopplingsfrekvens, miljöförhållanden, styrarkitektur och installationskrav bör alla utvärderas innan ett slutgiltigt beslut fattas.
Anqiang tillhandahåller Permanent Magnet Circuit Breaker-lösningar för utomhusbruk för medelspänningstillämpningar, med konfigurationer designade runt 12 kV och 24 kV-system och applikationer som sträcker sig från distributionsnätverk och transformatorstationer till industri-, järnvägs-, gruv- och förnybar energiprojekt.
Letar du efter en pålitlig Permanent Magnet Circuit Breaker utomhus för ditt mellanspänningsprojekt?Dela din systemspänning, märkström, felnivå, installationsmiljö och kontrollkrav medAnqiangför att diskutera en lämplig konfiguration.Kontakta ossför produktinformation, teknisk support och en lösning som passar din applikation.
Viktig:Val och installation av strömbrytare bör utföras av kvalificerad elektriker och i enlighet med tillämpliga lokala standarder, systemskyddskrav och tillverkarens tekniska dokumentation.
-
