10KV inomhus strömtransformator

Strömtransformatorn på 10 KV inomhus (modell LZZBJ9-10) är designad för noggrann strömmätning och skydd i mellanspänningssystem inomhus. Den installeras vanligtvis i ställverkspaneler, mätskåp och kompakta transformatorstationer där stabil signalutgång och isoleringssäkerhet krävs under kontinuerlig drift.

I distributionsautomation och industriella kraftnät spelar 10KV inomhusströmtransformatorn en avgörande roll för att omvandla hög primärström till standardiserade sekundära signaler för mätinstrument och skyddsreläer. Dess epoxihartsgjutna struktur förbättrar den mekaniska styrkan och säkerställer stabil prestanda i fuktiga eller dammiga inomhusmiljöer.

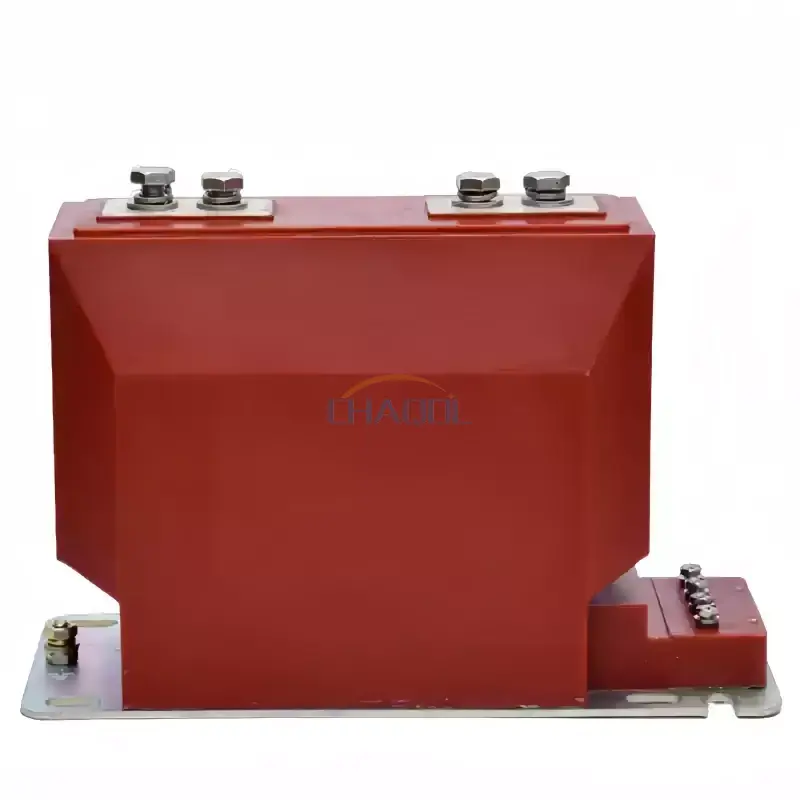

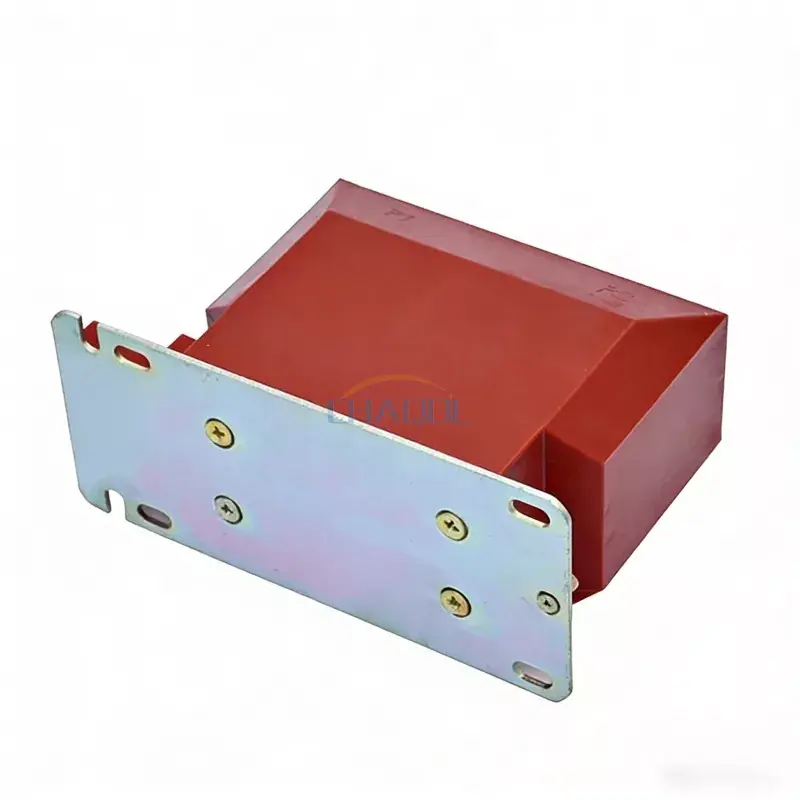

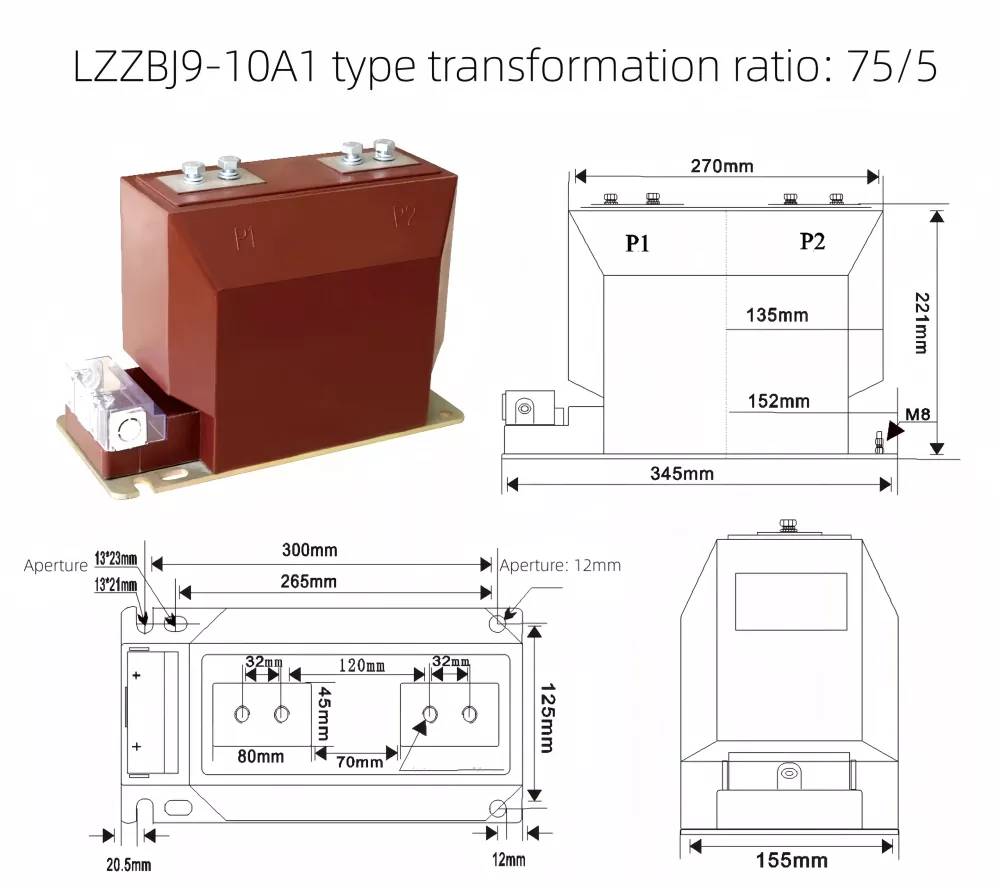

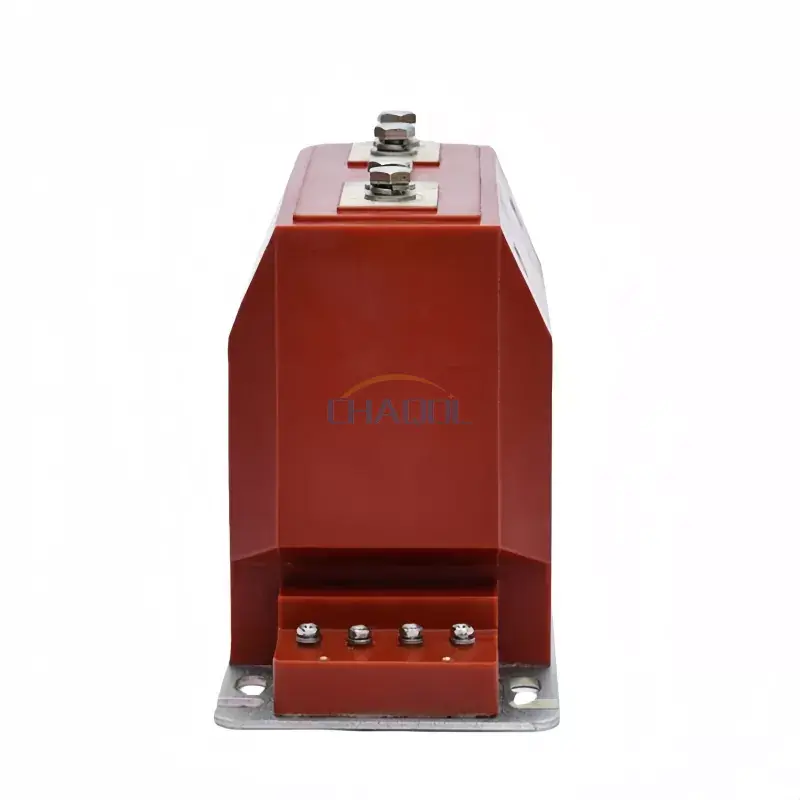

Produktvisning och måttdiagram

Teknisk design och funktionell struktur

Denna serie använder en helt sluten epoxihartsgjutningsprocess, som integrerar järnkärnan, sekundärlindningen och isoleringssystemet i en kompakt kropp. Konstruktionen minskar risken för partiell urladdning och förbättrar den dielektriska styrkan, vilket gör den lämplig för långtidsdrift i strömförsörjda ställverk.

Strömtransformatorn på 10KV inomhus är också utrustad med en förstärkt anslutningslåda för sekundärt ledningsskydd, tillsammans med en jordad bas som säkerställer säker installation och överensstämmelse med elektriska säkerhetsstandarder i industriella miljöer.

Tekniska parametrar

Modellen LZZBJ9-10 stöder flera primärströmskonfigurationer och noggrannhetsklasser för att möta olika mät- och skyddskrav i kraftdistributionssystem.

Märk sekundärström: 5A eller 1A

Nominell isoleringsnivå: 12/42/75KV

Applikationsscenarier

Denna typ av strömtransformatorer används ofta i kraftdistributionsskåp, inomhustransformatorstationer, industriella automationssystem och energiledningssystem. Den är särskilt lämplig för miljöer som kräver hög mätnoggrannhet och långvarig stabilitet under kontinuerliga belastningsförhållanden.

Strömtransformatorn på 10 KV inomhus är vanligen integrerad med skyddsreläer, energimätare och övervakningssystem i smarta nätinfrastruktur och industriella kraftkontrollnätverk.

Installation och säkerhetsdesign

Produktbasen är utformad med flera monteringshål och jordningsterminaler, vilket säkerställer stabil fixering och elektrisk säkerhet under drift. Den sekundära anslutningslådan ger extra skydd mot oavsiktlig kontakt och externa störningar.

Dess kompakta struktur möjliggör enkel installation i ställverkssystem med begränsat utrymme, vilket minskar kabeldragningens komplexitet och förbättrar underhållseffektiviteten.

FAQ

F1: Vilken är huvudfunktionen hos denna strömtransformator?
S: Den omvandlar hög primärström till standardiserad låg sekundärström för mätning och skydd i mellanspänningssystem inomhus.

F2: Var är 10KV inomhusströmtransformatorn vanligtvis installerad?
S: Det används huvudsakligen i inomhusställverk, distributionsskåp och kompakta transformatorstationer i industri- och kraftsystem.

F3: Vilka är dess viktigaste fördelar jämfört med konventionella CT?
S: Den erbjuder epoxihartsisolering, kompakt design, hög noggrannhet och stark motståndskraft mot fukt och damm, vilket gör den lämplig för långtidsdrift.

F4: Kan det stödja olika strömintervall?
S: Ja, flera primärströmklasser finns tillgängliga för att matcha olika belastnings- och systemkrav.

F5: Är det lämpligt för smarta nätapplikationer?
S: Ja, det används ofta i smarta mätsystem och automatiserade distributionsnät på grund av dess stabila signalutgång.

F6: Kräver det frekvent underhåll?
S: Inget frekvent underhåll krävs. Regelbunden inspektion av plintar och isoleringsskick är vanligtvis tillräckligt.
