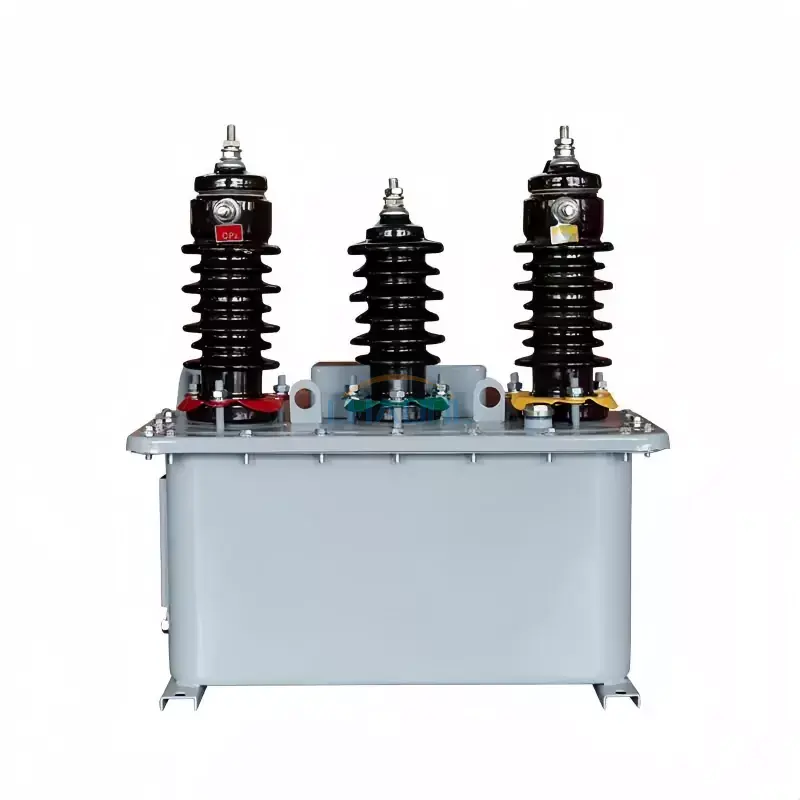

Oljenedsänkt kombinerad instrumenttransformator

Model:JLS-35, 10, 6,3

Anqiang Power är en tillverkare av Oil Immersed Combined Instrument Transformer. Denna transformator är lämplig för trefasiga växelströmssystem med en märkfrekvens på 50Hz eller 60Hz och märkspänningar på 3KV, 6KV, 10KV och 35KV. Produkten har hög noggrannhet, låg vikt, enkel installation och stöldskydd.

Skicka förfrågan

Produktbeskrivning

Denna oljenedsänkta kombinerade instrumenttransformator (modell JLS-10) är designad för noggrann mätning och skydd i medelspänningssystem. Den integrerar spännings- och strömmätningsfunktioner i en enda oljefylld enhet, vilket gör den allmänt användbar i utomhusdistributionsnätverk, transformatorstationer och industriella kraftövervakningssystem. Strukturen antar en förseglad oljenedsänkt isoleringsdesign för att säkerställa stabil drift under långvariga belastningsförhållanden och hård miljöexponering.

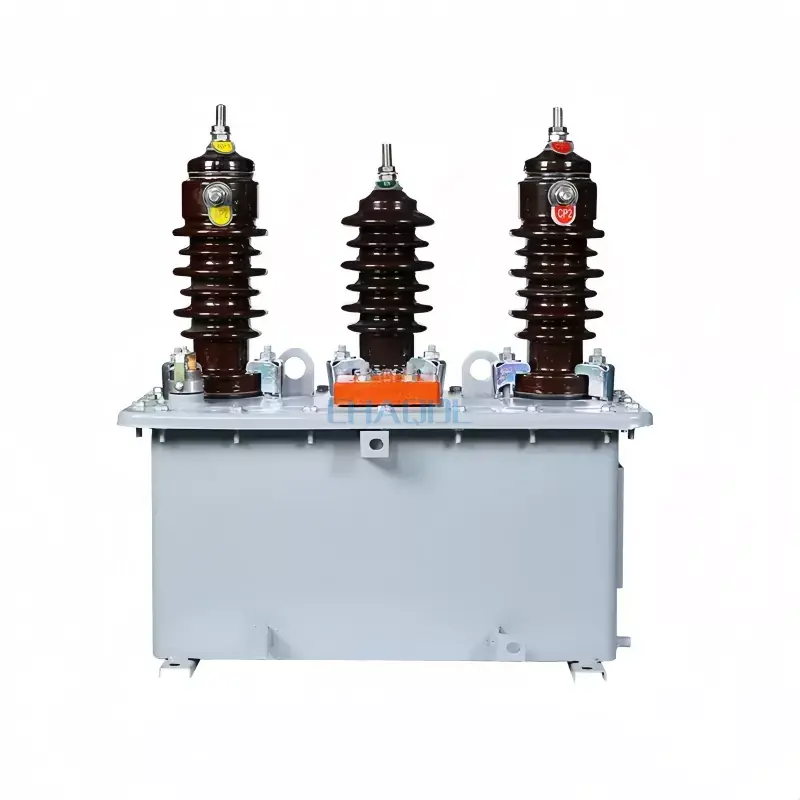

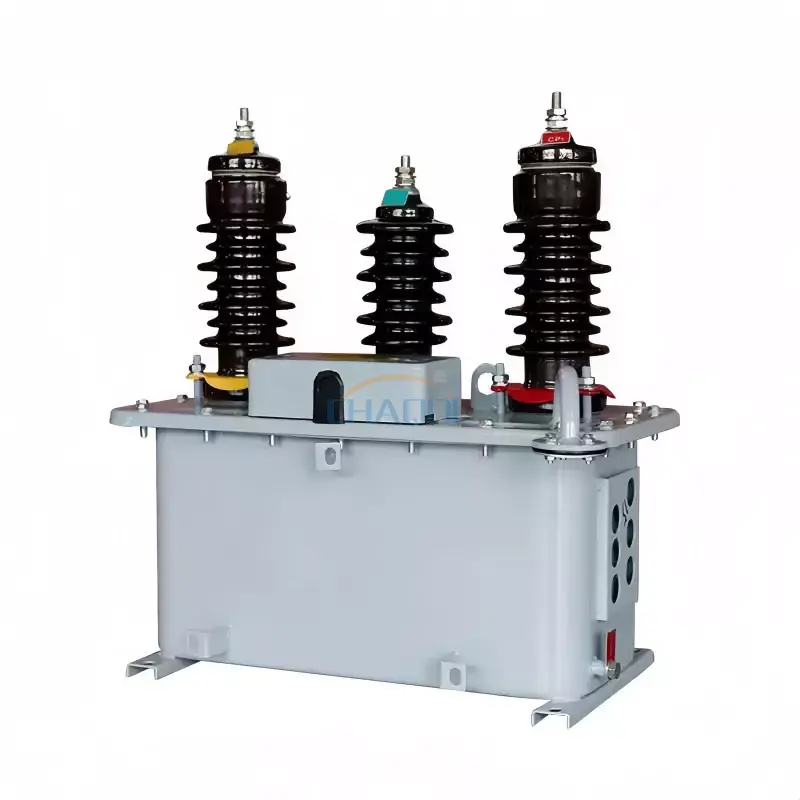

Visning av produktbild

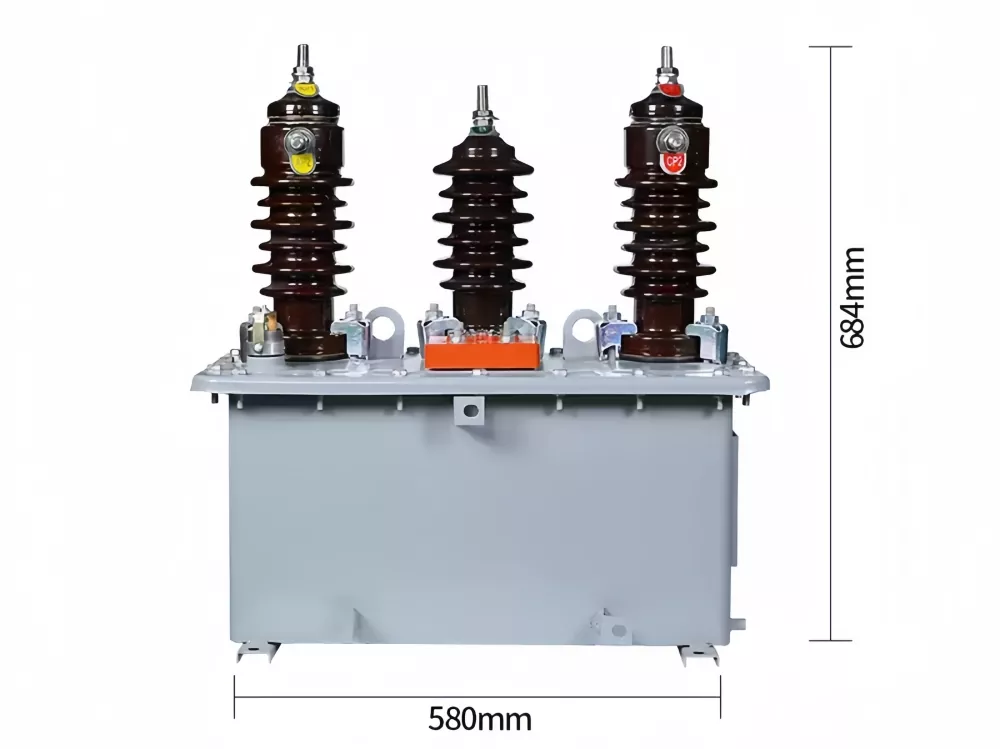

Oil Immersed Combined Instrument Transformer

Översikt och tillämpningsområde

Den oljenedsänkta kombinerade instrumenttransformatorn är konstruerad för att utföra samtidig spännings- och strömtransformation för elektrisk mätning och reläskydd. Den är lämplig för 6kV, 10kV och 35kV distributionssystem, speciellt i utomhustransformatorstationer, kompakta transformatorstationer och industriella elnät där tillförlitlighet och isoleringshållfasthet är avgörande.

Genom att integrera flera mätfunktioner i en struktur minskar det installationsutrymmet och förbättrar effektiviteten i systemets kabeldragning, vilket gör det till en föredragen lösning för moderna smarta nätapplikationer.

Produktnamn	Oljenedsänkt kombinerad instrumenttransformator	Produktmodell	JLS-10
Noggrannhetsnivå	0,5/0,2 betyg	Märkspänning	6/10/35KV
Nominell frekvens	50 Hz	Spänningsförhållande	6000/100

Tekniska specifikationer

Tekniska parametrar för spänningssektionen för JLS-35, 10, 6 och 3 oljenedsänkta kombinerade instrumenttransformatorer

Produktmodell	JLS-35	JLS-10	JLS-6	JLS-3
Nominell primärspänning	35KV	10KV	6KV	3KV
Maximal spänning	40,5 KV	11,5 KV	6,9 KV	3,5 KV
Märk sekundär spänning	100KV
Maximal kapacitet	1000VA	460VA	320VA	320VA
Engångs spänningstest för strömstyrka	80	38	32	25
Nominell isoleringsnivå	41/95/200	12/42/75	7.2/32/60	3,6/25/40

Tekniska parametrar för den nuvarande sektionen av JLS-35, 10, 6 och 3 oljenedsänkta kombinerade instrumenttransformatorer

Märk primärström		Märk sekundärström	FS-multipel	1s termisk stabilitet strömmultiplikator	Bedömd dynamisk stabilitetsströmmultipel
Enkelt variabelt förhållande	0,5, 1,2, 5,5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60 、75, 100, 120, 150, 200, 250, 300, 400, 600, 800	5A	10	70	120
Dubbla förhållande	2,5-5,5-10, 7, 5-15, 10-20, 15-30, 20-40, 25-50, 30-60, 50-75, 100-20, 150-300, 0250-50

Produktstrukturfördelar

Den antar en helt förseglad oljetankstruktur, vilket säkerställer utmärkt isoleringsprestanda och stark motståndskraft mot fukt, damm och miljöföroreningar. Kärnan är gjord av högkvalitativt kiselstål för att minimera energiförlusten, medan precisionskopparlindningar säkerställer stabil strömöverföring och noggrann mäteffekt.

Jämfört med konventionella separata transformatorer, reducerar denna oljenedsänkta kombinerade instrumenttransformator avsevärt kabeldragningskomplexiteten och förbättrar installationseffektiviteten i utomhustransformatorstationer och mätskåp.

Installationsmiljö

1. Lämplig för utomhus- eller inomhusinstallation i distributionssystem

2. Omgivningstemperatur: -25℃ till +40℃

3. Höjd: ≤1000m (högre höjd kräver anpassad design)

4. Tillämpbar i miljöer fri från frätande gas, kraftig förorening eller kraftiga vibrationer

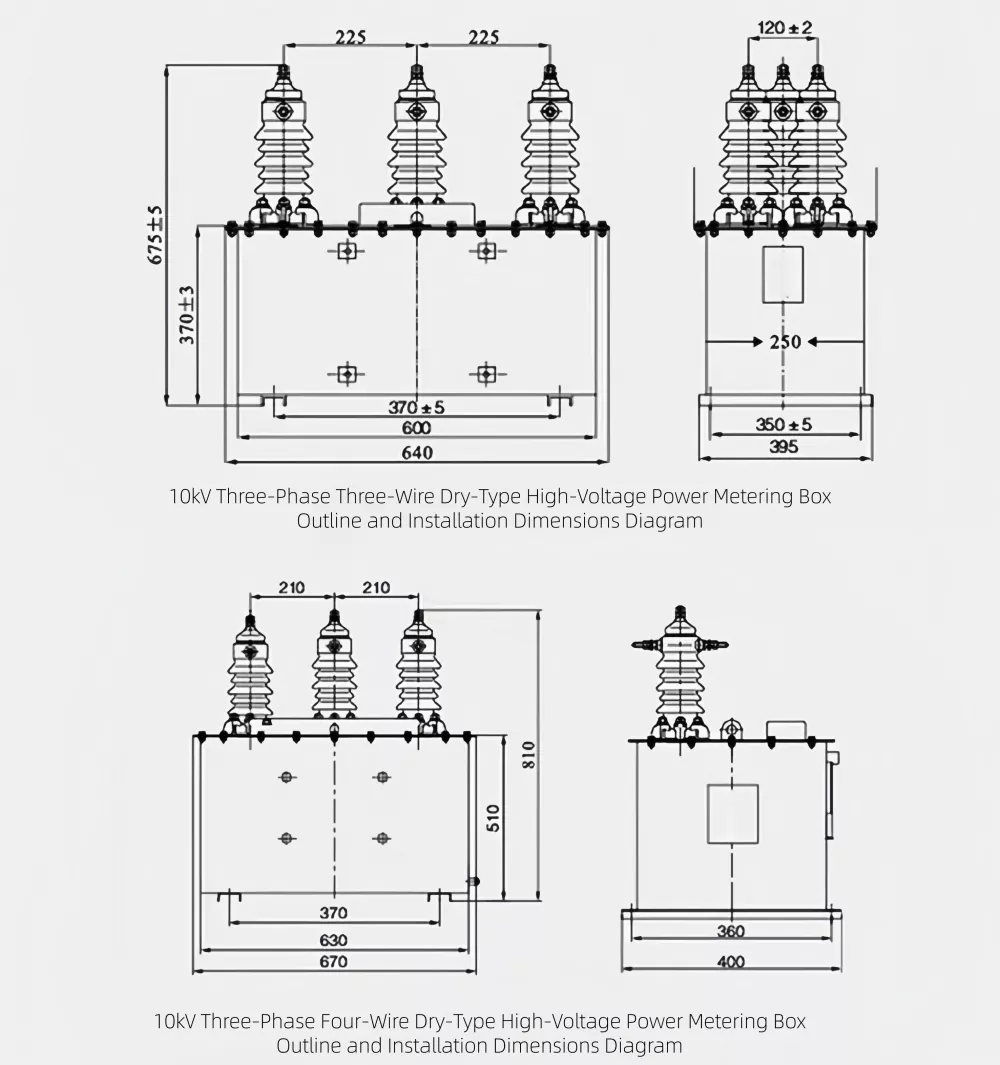

Diagram för produktdimensioner

Oil Immersed Combined Instrument Transformer

FAQ

F1: Vilken är huvudfunktionen hos en oljesänkt kombinerad instrumenttransformator?
S: Den integrerar spännings- och strömmätning i en enhet, vilket ger noggrann mätning och reläskydd för medelspänningssystem som transformatorstationer och distributionsnät.

F2: Var är denna transformator vanligtvis installerad?
S: Det används ofta i utomhustransformatorstationer, kompakta transformatorstationer, industriella kraftdistributionssystem och mätarskåp som kräver stabil energimätning.

F3: Vilka spänningsnivåer kan denna utrustning stödja?
S: Standardmodeller stöder 3kV, 6kV, 10kV och 35kV system, vilket gör den lämplig för ett brett utbud av medelspänningstillämpningar.

F4: Vilka är fördelarna med oljenedsänkt isolering?
S: Oljeisolering ger utmärkt dielektrisk styrka, värmeavledning och långsiktig driftstabilitet, särskilt i tuffa utomhusmiljöer.

F5: Hur ofta kräver det underhåll?
S: Strukturen är helt förseglad, så den kräver minimalt underhåll. Regelbunden inspektion av oljans tillstånd och terminalanslutningar rekommenderas.

F6: Kan det anpassas för olika strömförhållanden?
S: Ja, strömförhållanden och sekundära parametrar kan anpassas enligt projektets krav för att matcha olika mät- och skyddssystem.
