24kV utomhusspänningstransformator

Model:JDZW-24

Anqiang Powers oberoende utvecklade 24KV utomhusspänningstransformator är en enfas, flerlindad, helt sluten, utomhusgjuten epoxihartstransformator. Den är lämplig för användning i kraftsystem med en märkfrekvens på 50Hz eller 60Hz och märkspänningar på 6KV, 10KV, 17,5KV och 24KV för spännings- och energimätning och reläskydd.

Skicka förfrågan

Produktbeskrivning

Anqiang Powers 24KV utomhusspänningstransformatorer är högpresterande utomhusenheter. Tillgängliga i modellerna JDZW-6, 10, 17,5 och 24, de är designade för att ge standardspänning för voltmetrar, effektmätare, jordreläer och jordläckagedetektorer. Anqiang har framgångsrikt tillämpat spänningstransformatorer av JDZW-typ i många projekt, vilket visar deras förmåga att möta behoven hos olika industrier och anpassa sig till olika miljöer. Anqiang Electric kan även anpassa transformatorerna efter användarens tekniska specifikationer.

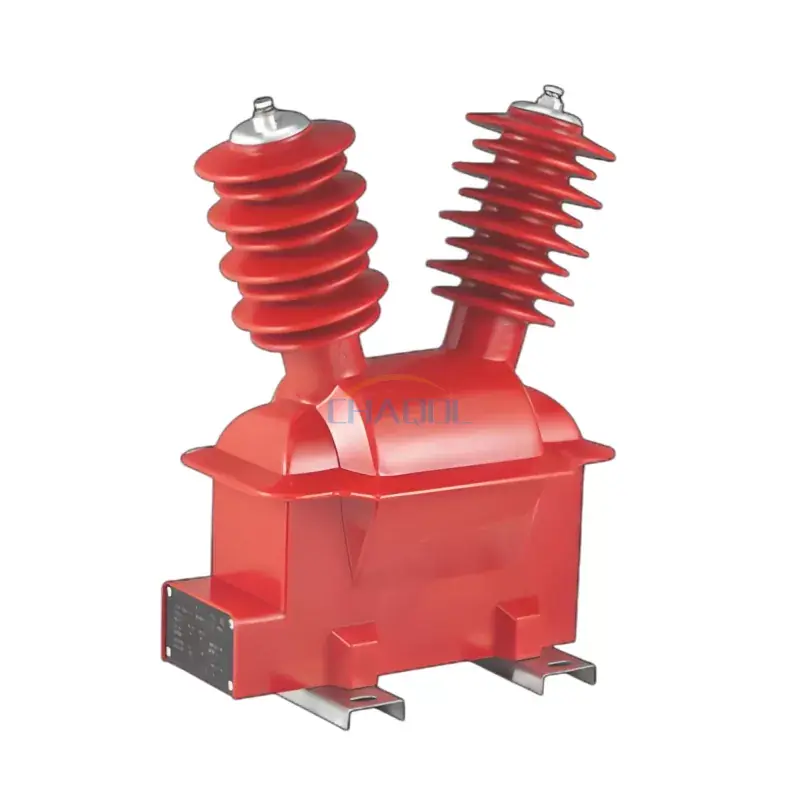

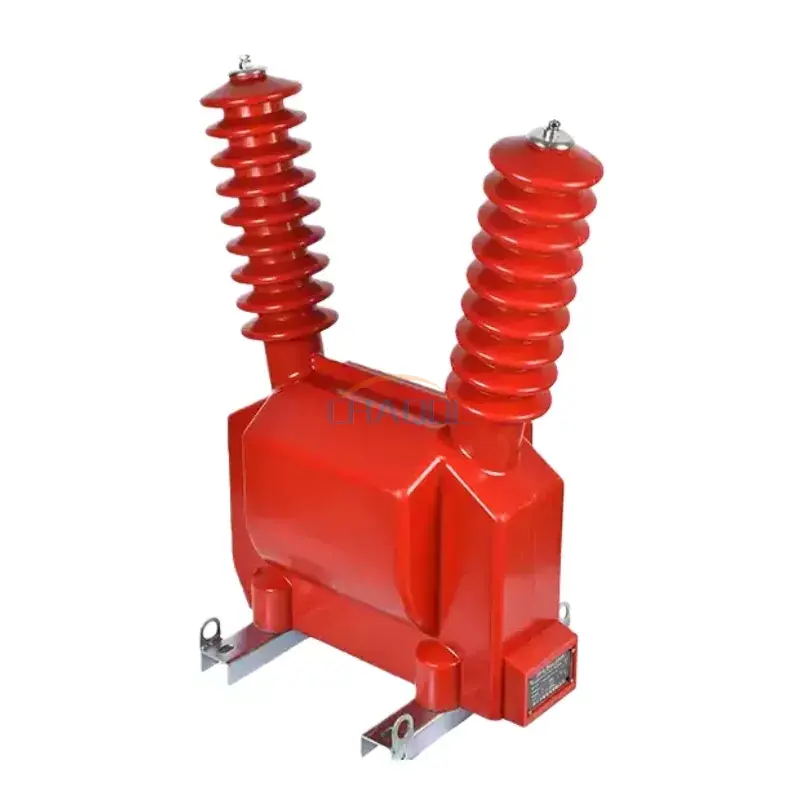

Produktvisningsbilder

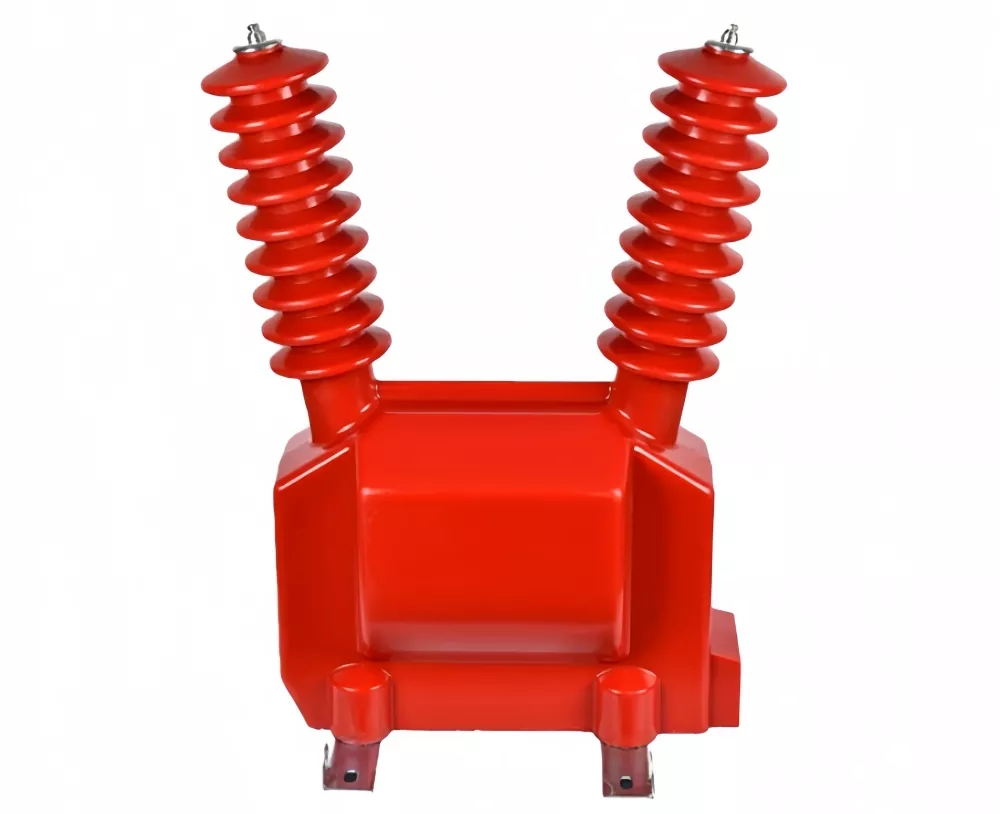

24kV Outdoor Voltage Transformer

Tekniska parametrar

Använder de tekniska parametrarna för märkspänning 6KV och 10KV som referens.

Produktmodell		JDZW-6R	JDZW-10R
Märkspänningsförhållande (A)		6000/100	10 000/100	10 000/220	1000/100/100	10 000/100/220
Noggrannhetsklass och nominell sekundär utgång	0.2	30	30	30	/	/
	0.5	80	80	80	/	/
	1级	200	200	200	/	/
	3级	240	240	240	/	/
	0,2/0,2 0,2/0,2	/	/	/	20/22 20/30	0,2/3-30/500 0,5/3-80/500
	0,5/0,5	/	/	/	25/25	0,2/3-30/500 0,5/3-80/500
	6P	/	/	/	/	/
Maximal effekt (VA)		500	500	500	400/400	300/500
Nominell isoleringsnivå (VA)		7.2/32/60	12/42/75
