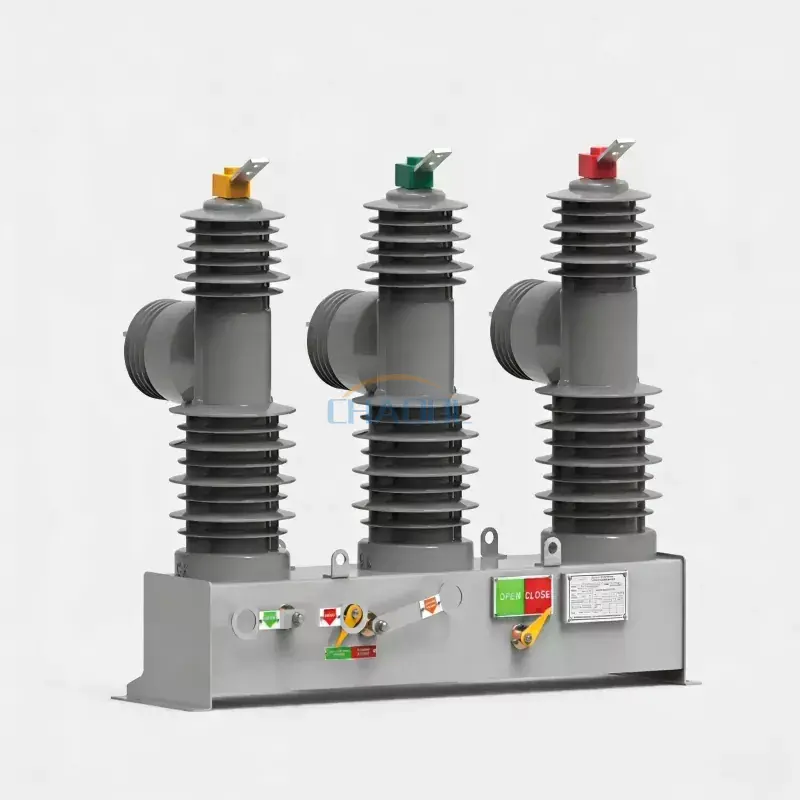

Strukturen och skyddet av högspänningspolmonterade brytare

Destolpmonterad strömbrytareär en typ av säkerhetsbrytare installerad på elstolpar för att säkerställa elektrisk säkerhet. Dess huvudsakliga funktion är att isolera kretsens högspänning. Stångmonterade strömbrytare har betydande skillnader när det gäller funktionalitet, struktur och applikationsscenarier. I kraftsystemet spelar de var och en unika roller och upprätthåller gemensamt säkerheten och stabil drift av elnätet.

Kolumnmonterad effektbrytare och lastbrytare

Den stolpmonterade lastbrytaren har funktionerna att bryta lastström och stänga kortslutningsström, men den kan inte bryta kortslutningsström. Den används främst för linjesegmentering.

Den polmonterade strömbrytaren kan stänga, leda och öppna den normala strömmen i driftkretsen. Den kan även stänga, bära och öppna den specificerade kortslutningsströmmen inom föreskriven tid. Den kan användas som huvudskydd för linjen och används främst i stora grenströmbrytare. Dess öppningskapacitet är stark och antalet på varandra följande öppningar och stängningar är stort.

Driftsmetod

Belastningsbrytaren manövreras manuellt och kräver mänskligt ingripande för att öppna eller stänga kretsen.

Strömbrytaren är en automatiskt manövrerad anordning. När det finns en överbelastning eller kortslutning i kretsen kommer strömbrytaren automatiskt att lösa ut och bryta strömmen.

Driftmotstånd och skyddsfunktioner

Lastbrytare har vanligtvis en relativt låg brytförmåga och lämpar sig för små belastningar och icke-överbelastningssituationer. De används främst för att styra öppning och stängning av kretsar. De har dock vanligtvis inte överbelastningsskydd eller kortslutningsskyddsfunktioner för fel som överbelastning och kortslutning.

Strömbrytaren har högre brytförmåga och klarar större strömmar och svårare fel. Den stänger inte bara av kretsen utan har också överbelastningsskydd och kortslutningsskyddsfunktioner, som omedelbart kan upptäcka och bryta den felaktiga strömmen.
