24kV polmonterad högspänningsbrytare

Den 24 kV polmonterade högspänningsbrytaren är en utomhusvakuumbrytare i ZW32-24-serien designad för mellanspänningssystem. Det används ofta för att byta lastströmmar, avbryta överbelastningsströmmar och åtgärda kortslutningsfel i elektriska nätverk. Med avancerad vakuumavbrottsteknik, en korrosionsbeständig struktur och pålitliga manövermekanismer, säkerställer denna strömbrytare säker och stabil drift i transformatorstationer, industrianläggningar, projekt för förnybar energi och distributionssystem för allmännyttiga tjänster.

Som en professionell tillverkare av 24kV vakuumbrytare tillhandahåller vi hållbara och högpresterande lösningar för kraftverk, elentreprenörer, EPC-projekt och distributionsnätverksoperatörer över hela världen.

Vad är en 24kV polmonterad högspänningsbrytare?

En 24kV polmonterad vakuumbrytare (VCB) är en utomhusmellanspänningsomkopplare installerad på elstolpar för att skydda kraftdistributionssystem från överbelastning, kortslutning och elektriska fel. Brytaren använder vakuumbrytare för att släcka ljusbågar snabbt och säkert, vilket ger utmärkt isoleringsprestanda och lång livslängd.

Jämfört med traditionella oljebrytare och SF6-brytare erbjuder vakuumbrytare betydande fördelar, inklusive lägre underhållskrav, miljövänlighet, högre driftsäkerhet och längre mekanisk livslängd.

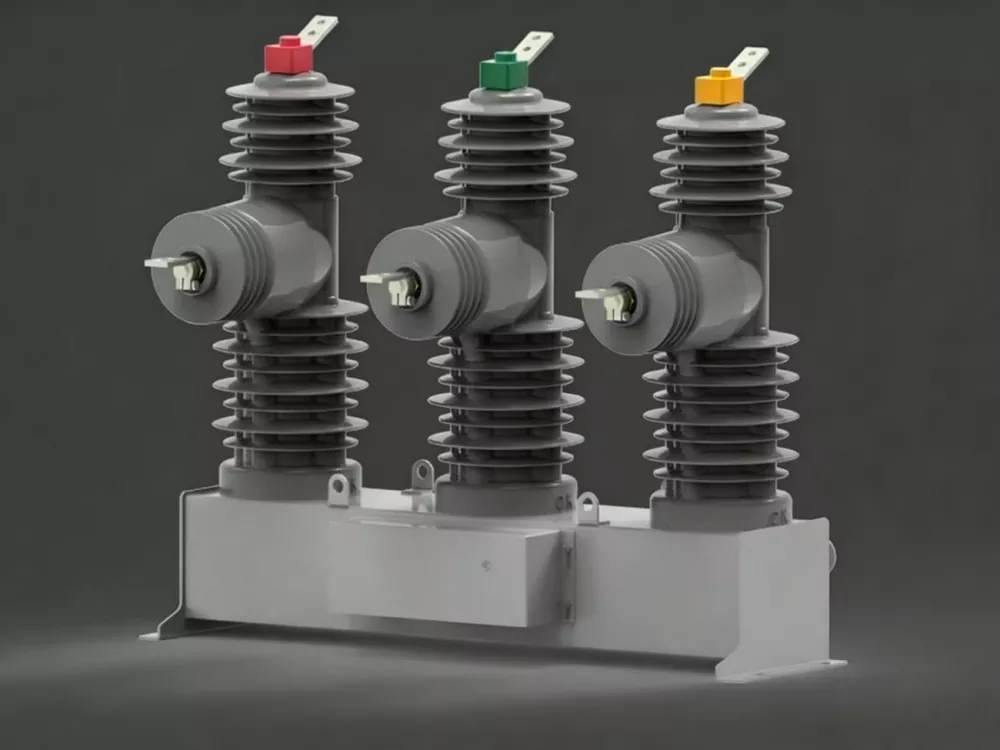

Utseendediagram

Den kompakta stolpmonterade strukturen är designad för utomhusinstallation och långvarig drift under krävande miljöförhållanden. Dess robusta konstruktion säkerställer utmärkt motståndskraft mot fukt, damm, ultraviolett strålning och korrosion.

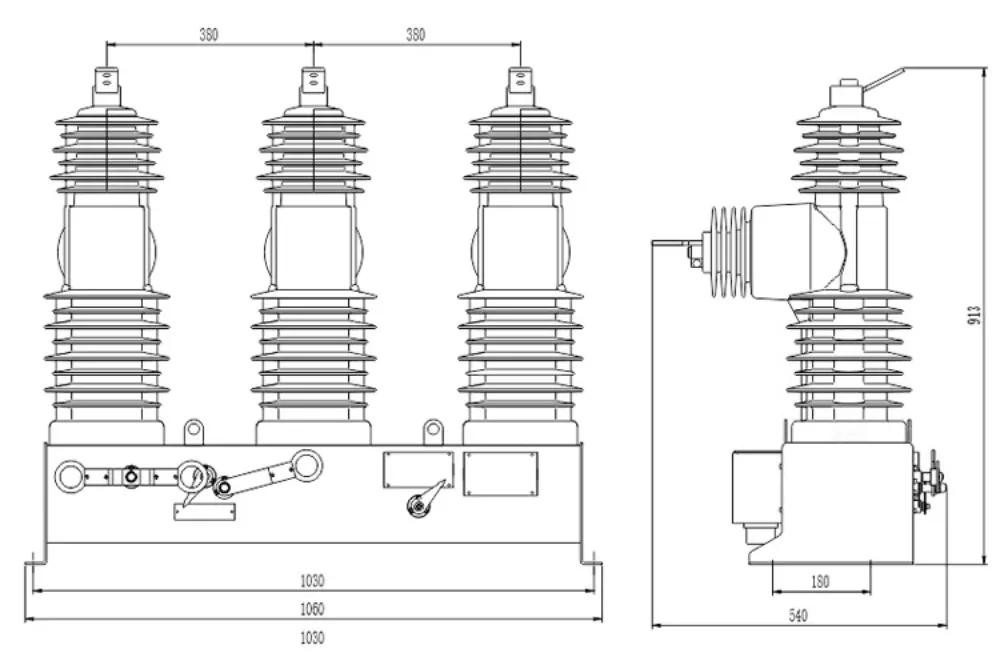

Diagram för produktmått

Den optimerade strukturella designen minimerar installationsutrymmeskraven samtidigt som hög isoleringsprestanda och driftsäkerhet bibehålls. Den kompakta storleken minskar också transport- och installationskostnaderna.

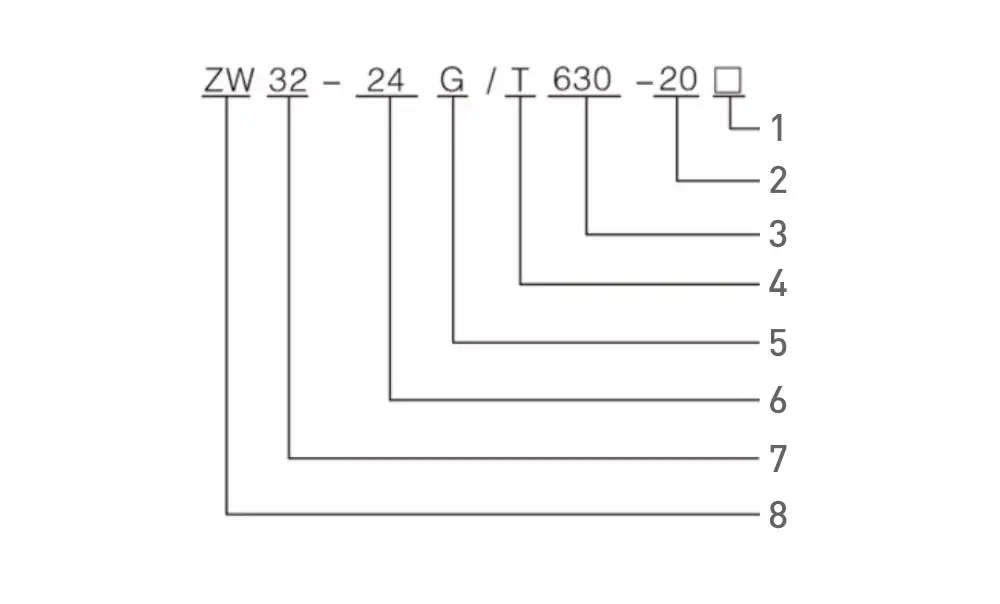

Tekniska parametrar

1. Elmanövrerad

2. Nominell kortslutningsbrytström (KA)

3. Märkström (A)

4. Fjädermanövermekanism

5. Med brytare

6. Märkspänning (KV)

7. Designens serienummer

8. Vakuumbrytare utomhus

Nyckelfunktioner

Avancerad vakuumbågssläckningsteknik

Vakuumbrytaren släcker snabbt elektriska ljusbågar under växlingsoperationer, vilket avsevärt förbättrar säkerheten och minskar kontaktslitage. Denna teknik ger utmärkt dielektrisk styrka och pålitlig avbrottsprestanda under hela produktens livscykel.

Hög kortslutningsbrytningskapacitet

Med en nominell kortslutningsbrytström på upp till 25kA kan brytaren effektivt isolera fel och skydda värdefull elektrisk utrustning från skador orsakade av onormala strömförhållanden.

Utmärkt utomhusmiljöanpassningsförmåga

Huset är tillverkat av högkvalitativt rostfritt stål eller Dacromet-belagt stål och ytbehandlat med UV-beständig beläggning. Detta ger överlägset skydd mot korrosion, saltstänk, fukt, damm och hårda väderförhållanden.

Pålitlig fjäderdriftsmekanism

Den fjäderstyrda mekanismen ger snabb öppnings- och stängningsprestanda med lågt driftsljud och minimal rebound. Det säkerställer stabil mekanisk drift och förlängd livslängd.

Låg strömförbrukning

Manövermekanismen kräver mindre än 70W extern ström, vilket gör den lämplig för fjärrinstallationer och enkel integration med reservkraftsystem.

Ansökningar

24kV utomhusvakuumbrytaren används ofta i:

• Eldistributionsnät
• Elektriska transformatorstationer
• Industri- och gruvföretag
• Elektrifieringsprojekt på landsbygden
• Solcellsanläggningar
• Vindenergigenereringssystem
• Smarta nätautomationsprojekt
• Allmännyttiga transmissions- och distributionssystem

Strukturella egenskaper

1. Höghållfast hölje
Kapslingen använder rostfritt stål eller specialbehandlad stålplåtskonstruktion. Avancerad korrosionsskyddsbehandling förbättrar avsevärt motståndskraften mot miljömässig åldrande och kemikalieexponering.

2. Silikongummiisoleringsstång
Den APG-isolerade stolpen är inkapslad med högpresterande silikongummi, vilket ger enastående isoleringsegenskaper, anti-kondenskapacitet och långsiktig tillförlitlighet.

3. Vakuumbrytarenhet
Vakuumbrytaren fungerar som kärnomkopplingskomponent och säkerställer tillförlitliga strömavbrott med minimala underhållskrav.

4. Intelligent kontrollkompatibilitet
Som tillval kan intelligenta styrenheter integreras för fjärrövervakning, feldetektering, fjärromkoppling och SCADA-systemkommunikation.

Fördelar för allmännyttiga och industriella användare

• Snabb felisolering och förbättrad systemtillförlitlighet
• Minskade underhålls- och driftskostnader
• Lång mekanisk och elektrisk livslängd
• Hög driftsäkerhet och växlingsprestanda
• Miljövänlig vakuumavbrottsteknik
• Lämplig för tuffa utomhusmiljöer
• Enkel installation och underhåll
• Smart grid och SCADA-kompatibilitet

Installationsmiljökrav

För optimal prestanda bör den 24kV polmonterade strömbrytaren installeras under följande förhållanden:

• Omgivningstemperatur mellan -30°C och +40°C
• Höjd som inte överstiger 1500 meter
• Inga kraftiga vibrationer eller mekaniska stötar
• Inga starkt frätande gaser eller explosiva miljöer
• Korrekt jordning enligt elektriska standarder

Varför välja vår 24kV polmonterade högspänningsbrytare?

• Professionell tillverkare av mellanspänningsställverk
• Strikt kvalitetskontroll och fabrikstestning
• OEM och ODM anpassningstjänster
• Pålitlig vakuumbrytarteknik
• Konkurrenskraftig fabriksdirekt prissättning
• Snabb global leveranssupport
• Omfattande teknisk assistans
• Långtidsservice efter försäljning

Vanliga frågor

Vilken är huvudfunktionen hos en 24kV polmonterad högspänningsbrytare?

Den används för att koppla om belastningsströmmar, avbryta överbelastningsströmmar och isolera kortslutningsfel i mellanspänningssystem.

Kan strömbrytaren fjärrstyras?

Ja. Tillval av intelligenta styrenheter kan stödja fjärrstyrning, övervakning, feldiagnos och SCADA-kommunikation.

Är den här strömbrytaren lämplig för sol- och vindkraftsprojekt?

Ja. Det används ofta i kraftverk för förnybar energi, inklusive solcellsparker, vindkraftsparker och energilagringsprojekt.

Vilka är fördelarna med vakuumbrytare framför SF6-brytare?

Vakuumbrytare är miljövänliga, kräver mindre underhåll, har längre livslängd och eliminerar behovet av SF6-gashantering.

Stöder du OEM och anpassade specifikationer?

Ja. Vi kan tillhandahålla skräddarsydda konfigurationer, driftmekanismer, intelligenta kontroller och varumärkestjänster enligt projektkrav.
