126KV Utomhus SF6 effektbrytare

126KV utomhus SF6 kretsbrytare (modell LW36-126) är en växlingsenhet av högspänningstransmissionsklass designad för elnätstransformatorstationer, kraftöverföringssystem och storskaliga industriella elektriska nätverk. Den används i stor utsträckning för styrning, skydd och omkoppling av belastningsström, överbelastningsström och kortslutningsfelström, och kan även fungera som en kretsbrytare i sammankopplade kraftsystem.

Denna 126KV utomhus SF6 kretsbrytare använder svavelhexafluorid (SF6) gas som ljusbågsdämpande och isoleringsmedium, kombinerat med en enkelkolonn, enkelbrytning per pol struktur. Under avbrott genererar självenergibågssläckningsprincipen höghastighetsgasflöde inuti ljusbågskammaren för att effektivt kyla och släcka ljusbågen, vilket säkerställer stabil brytningsprestanda under höga felförhållanden.

LW36-126 är utrustad med en CT-driven motorfjädermekanism och ett trestegs mekaniskt länksystem, och erbjuder exakt kopplingsprestanda, hög mekanisk tillförlitlighet och utmärkt långsiktig driftstabilitet i krävande utomhusmiljöer.

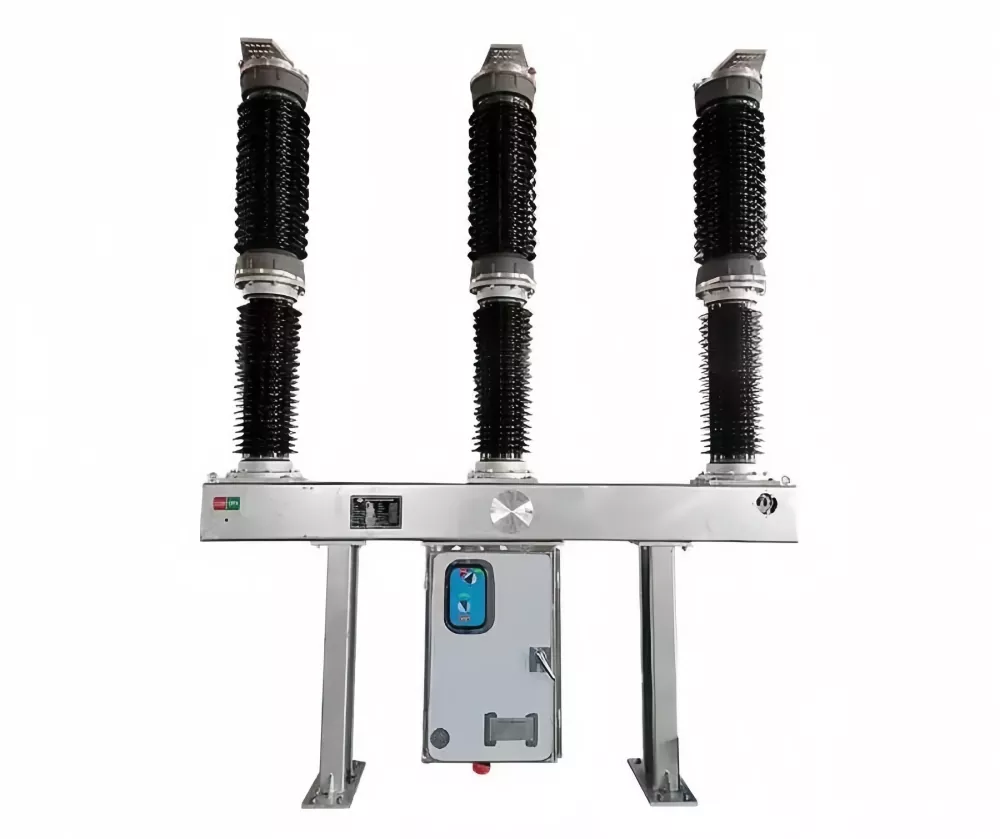

Produktens utseende

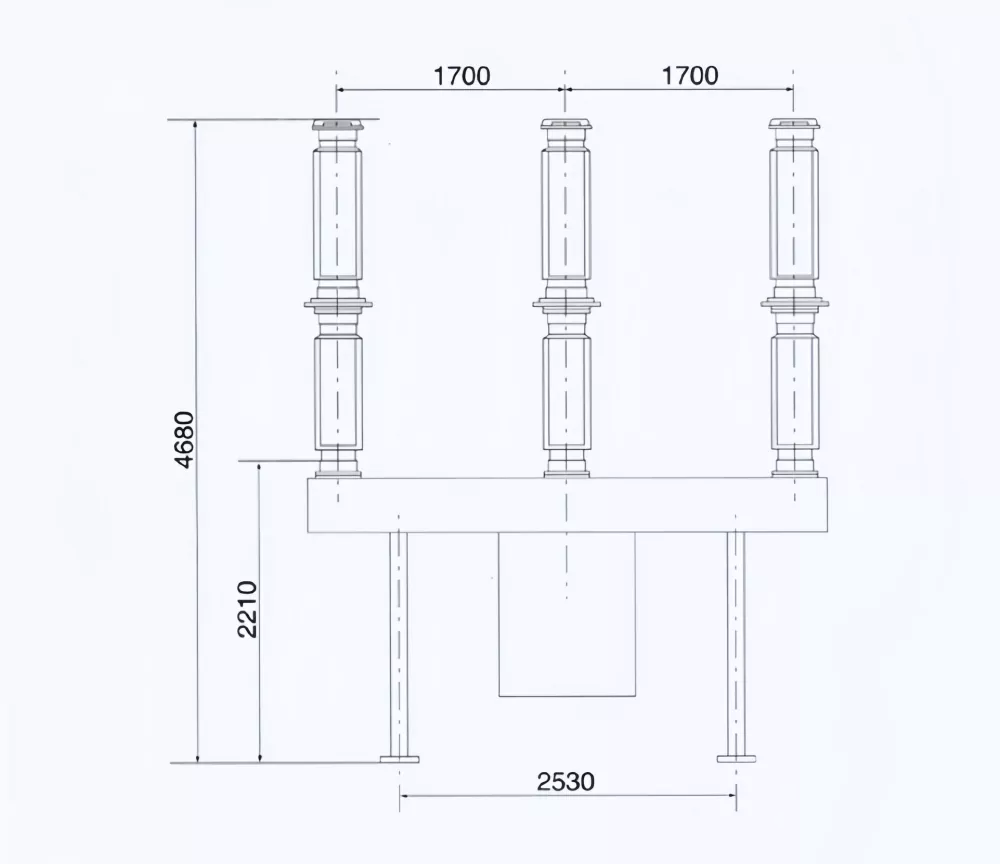

Diagram för produktmått

Driftmiljö

• Installationshöjd: ≤ 3000 meter över havet
• Omgivningstemperatur: -30°C till +40°C
• Maximal vindhastighet: ≤ 34 m/s
• Föroreningsnivå: Klass III (25 mm/kV)

Tekniska parametrar

Produktegenskaper

• Avancerad SF6-gasisolering säkerställer utmärkt ljusbågssläckning och dielektrisk prestanda.
• En-kolumn, enkelbrytande stolpekonstruktion minskar mekanisk komplexitet och förbättrar tillförlitligheten.
• Hög brytkapacitet upp till 40kA för felavbrott på överföringsnivå.
• CT-driven fjädermanövreringsmekanism säkerställer stabil och exakt kopplingsfunktion.
• Lämplig för tuffa utomhusmiljöer med stark motståndskraft mot föroreningar, vind och temperaturvariationer.
• Lång mekanisk livslängd med låga underhållskrav för nätoperatörer.
• Kompatibel med modern transformatorstationsautomation och fjärrkontrollsystem.

Produktstruktur och arbetsprincip

126KV utomhus SF6 kretsbrytare består av en SF6 gasfylld ljusbågssläckningskammare, strömtransformatorintegration, manövermekanism, isolerande stödstruktur och stålkapslingssystem. SF6-gasen fungerar som både isolering och ljusbågsdämpande medium, vilket ger hög dielektrisk hållfasthet och snabb återhämtning efter avbrott.

Under feltillstånd driver manövermekanismen den rörliga kontakten att separera, vilket genererar ett höghastighets SF6-gasflöde inuti ljusbågskammaren. Detta luftflöde kyler snabbt och avjoniserar ljusbågen, vilket säkerställer ett säkert avbrott av högspänningsfelströmmar. Det mekaniska trestegslänksystemet säkerställer synkroniserad poldrift och hög brytningskonsistens.

Ansökningar

• Transmissionsstationer för högspänning
• Sammankopplingssystem för elnät
• Allmännyttiga överförings- och distributionsnät
• Vattenkraft och värmekraftverk
• Industriella högspänningssystem
• Storskaliga infrastruktur- och energiprojekt
• Järnvägs- och transportkraftsystem

Vanliga frågor

Vad är a126KV Utomhus SF6 effektbrytareanvänds för?

Den används för att avbryta och styra elektriska högspänningsströmmar i transmissionsnät, vilket säkerställer säker drift av transformatorstationer och kraftsystem vid fel eller kopplingsoperationer.

Varför används SF6-gas i effektbrytare?

SF6-gas har utmärkta isolerings- och ljusbågsdämpande egenskaper, vilket möjliggör ett effektivt avbrott av högspänningsfelströmmar samtidigt som utrustningens kompakta storlek bibehålls.

Är LW36-126 lämplig för utomhusinstallation?

Ja. De126KV Utomhus SF6 effektbrytareär speciellt utformad för utomhustransformatorstationer och kan fungera tillförlitligt under tuffa miljöförhållanden.

Vilka är fördelarna jämfört med traditionella strömbrytare?

Jämfört med oljebaserade brytare erbjuder SF6-brytare högre tillförlitlighet, lägre underhåll, snabbare ljusbågssläckning och bättre prestanda under högspänningsförhållanden.
