66KV tank typ SF6 effektbrytare

Model:LW36-66

Anqiang Power är en kinesisk tillverkare av 66KV tank typ SF6 kretsbrytare. Denna kretsbrytare av tanktyp SF6 är ett utomhushögspänningsställverk som kombinerar strömbrytaren och strömtransformatorn. Användare kan lägga till komponenter som frånkopplingsbrytare, jordningsbrytare, spänningstransformatorer och överspänningsavledare efter behov.

Skicka förfrågan

Produktbeskrivning

66KV tank typ SF6 kretsbrytare, modell LW36-66, används i 66KV (126KV) kraftöverförings- och distributionssystem med en nominell frekvens på 50Hz trefas AC. Den kan också användas som en slipsbrytare och för att byta kondensatorbanker. Denna SF6-brytare har en kompakt struktur, liten yta och kräver minimalt med installationsarbete. Den uppfyller även kraven för oljefri omkoppling och har en mekanisk livslängd på upp till 10 000 operationer.

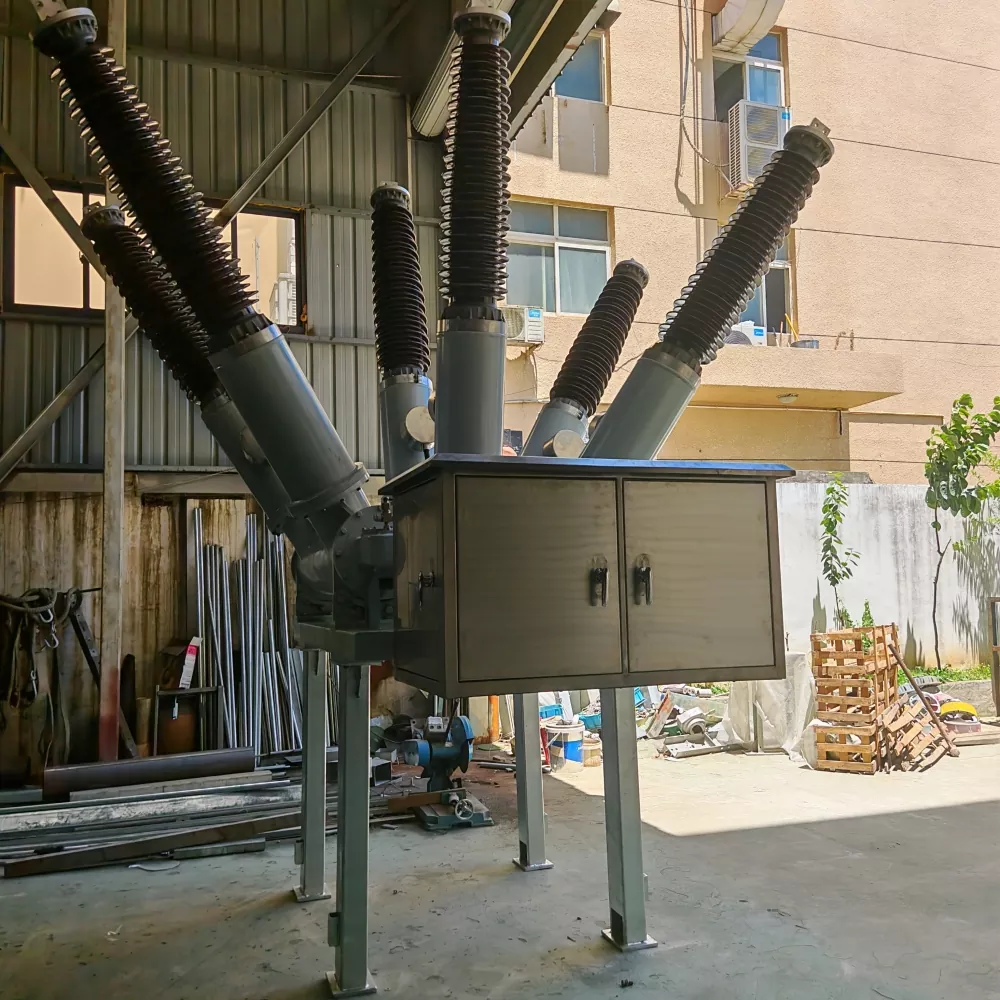

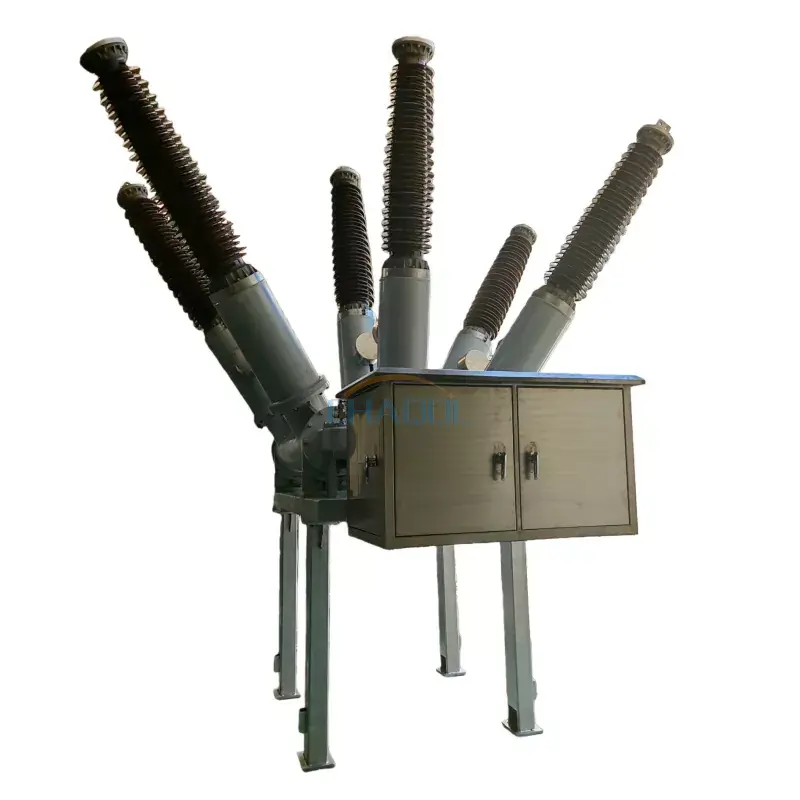

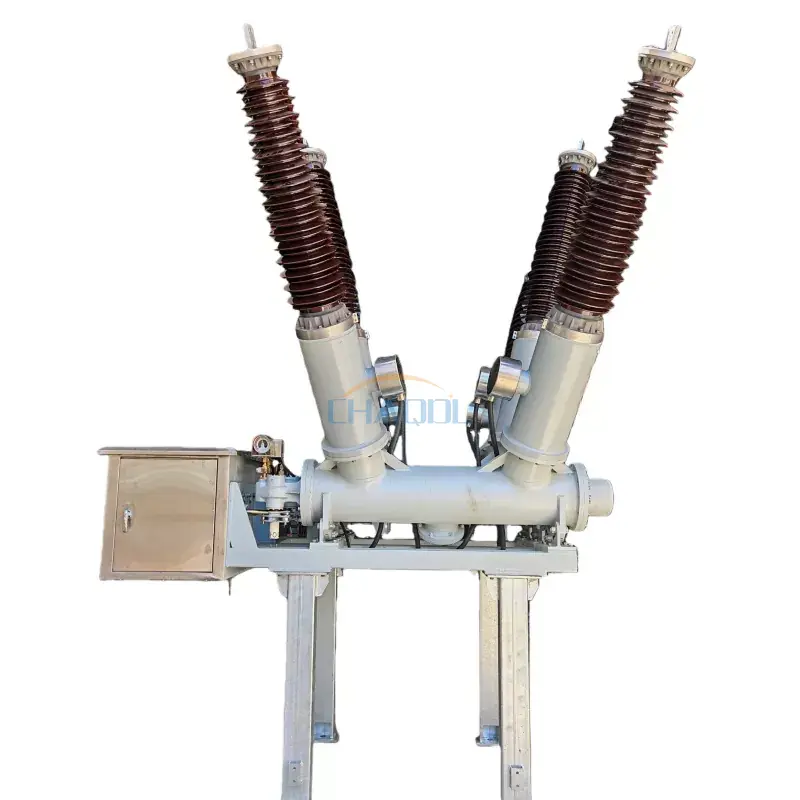

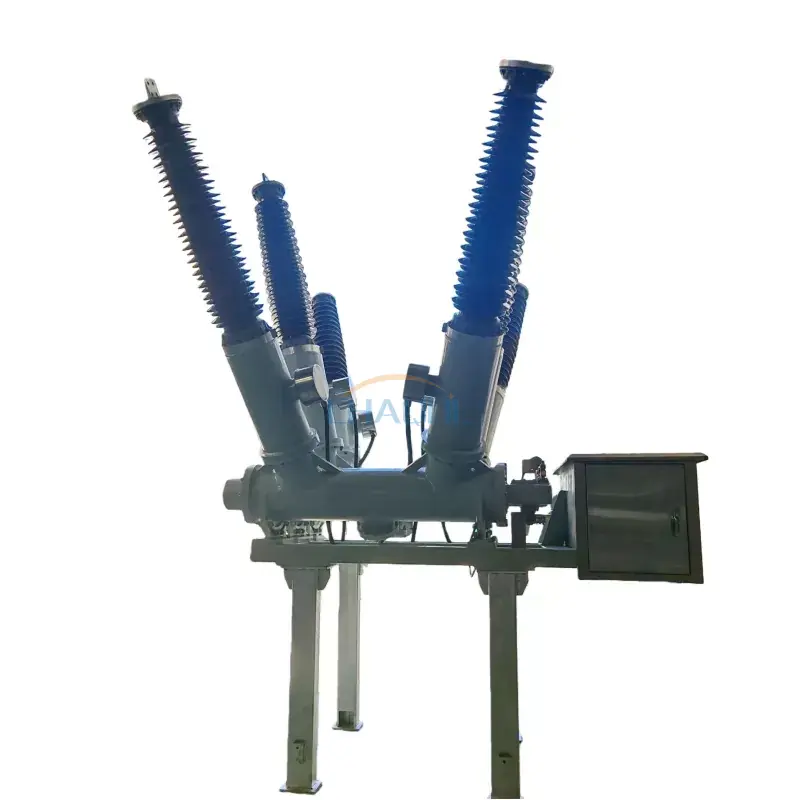

Faktisk produktfoto

66KV Tank Type SF6 Circuit Breaker

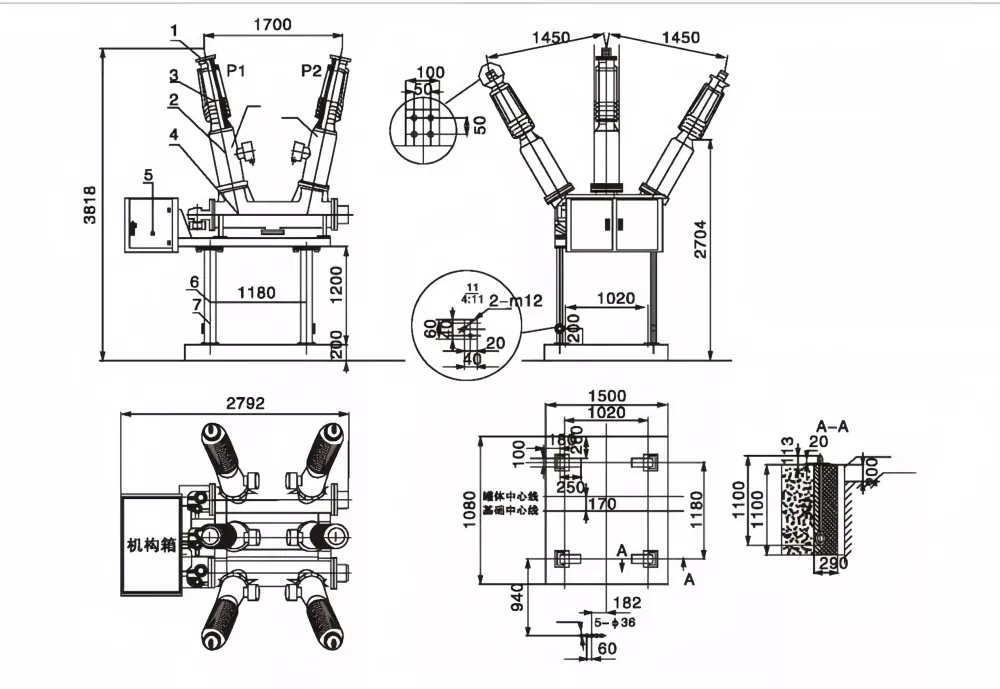

Diagram för produktdimensioner

66KV Tank Type SF6 Circuit Breaker

1. Enfas plint (aluminiumpläterad med silver)

2. 66KV utgående bussning (höghållfast aluminiumporslin)

3. Inbyggd CT (genomgående bussning)

4. Bågsläckningskammare (golvmonterad tanktyp)

5. Mekanismlåda (inklusive manövermekanism och sekundär panel)

6. Kanalstöd i stål (120 mm)

7. Jordningsblock (4 platser)

Produktegenskaper

1. Stark produktprestanda, hög märkströmskapacitet, upp till 3150A.

2. Lång produktlivslängd, elektrisk livslängd på 31,5 kA*24 cykler och mekanisk livslängd på upp till 10 000 cykler.

3. Tillförlitlig tätning, SF6 årligt läckage <0,5%.

4. 66KV tank typ SF6 kretsbrytare är lämplig för tuffa driftsmiljöer, inklusive IV-föroreningsnivåer och temperaturer från -40°C till +40°C.

Tekniska specifikationer

Effektbrytare Tekniska specifikationer

Märkspänning	66KV
Strömfrekvensen tål spänning (5 min) av SF6-gas vid noll övertryck.	84KV
Nominell frekvens	50 Hz
Märkström	3150A
Initial nivåkoefficient	1.5
Märkkortslutningsström (toppvärde)	80kA
Nominell kortslutning tål ström	31,5 kA
Nominell toppmotståndsström	80kA
Nominell kortslutningslängd	4s
Nominell brytström i otakt	8kA
Märklad laddning och kopplingsström	10A
Nominellt svavelhexafluoridgastryck (övertryck vid 20 ℃)	0,5 MPa
Årlig SF6-gasläckagehastighet	<0,5 %
Mekaniskt liv	10 000 gånger
Vikten av SF6-gas fylld i varje enhet.	10 kg
Vikt av varje effektbrytare	1800 kg

Institutionella tekniska parametrar

Hjälpkretsspänning	DC220V/110V
Öppnings- och stängspolens spänning/ström	DC110/4; DC220/2
Lagringstid för motorenergi	≤15s
Värmare och belysningskretsspänning	AC220V
Hjälpomkopplarens märkspänning	DC220V/AC220V
Hjälpomkopplarens märkström	10A
Energilagringsmotorkraft	600W
