33kV enkelpolig strömbrytare för utomhusbruk

Anqiang Power är specialiserat på tillverkning av 33kV enpolig utomhusbrytare och driver sin egen dedikerade produktionsanläggning för vakuumbrytare. Denna 33kV enpoliga utomhuspolsmonterade strömbrytare har en unikt designad fjädermanövermekanism och en mycket pålitlig intelligent styrenhet. Vi kan också anpassa enheter till specifika spänningsklasser i enlighet med användarkrav.

Skicka förfrågan

Produktbeskrivning

De33kV enkelpolig strömbrytare för utomhusbrukär designad för tillförlitlig omkoppling och skydd i överliggande medelspänningssystem. Det används ofta för att avbryta belastningsström, felström och kortslutningsförhållanden i moderna kraftnät. Med en robust utomhusstruktur och optimerad ljusbågssläckningsprestanda säkerställer denna utrustning stabil drift även under tuffa miljöförhållanden.

Byggd med en permanent magnet manövermekanism och höghållfasta isoleringskomponenter33kV enkelpolig strömbrytare för utomhusbrukger snabb respons, lång livslängd och minimala underhållskrav, vilket gör den lämplig för elnät, transformatorstationer och industriella kraftdistributionssystem.

Produktegenskaper

Hög brytkapacitet för mellanspänningsdistributionsnät
Kompakt enpolig design lämplig för stolpmonterad installation
Stabil mekanisk prestanda med lång elektrisk livslängd
Stark anti-förorening och väderbeständighet för utomhusmiljöer
Snabb drift med automatisk återstängning

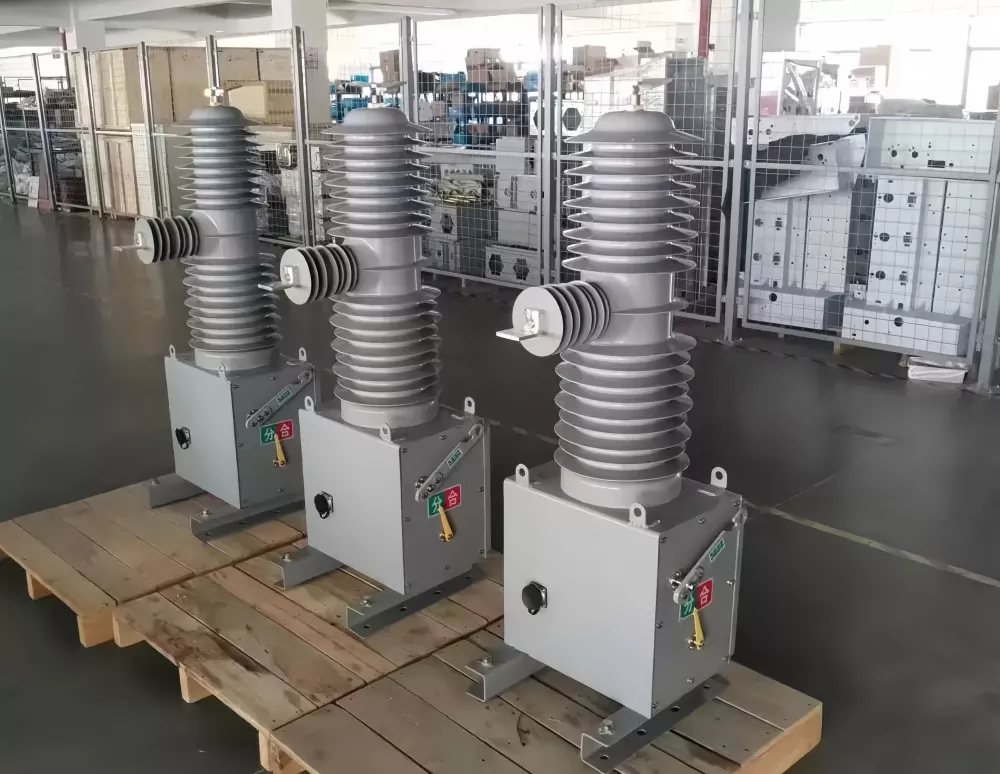

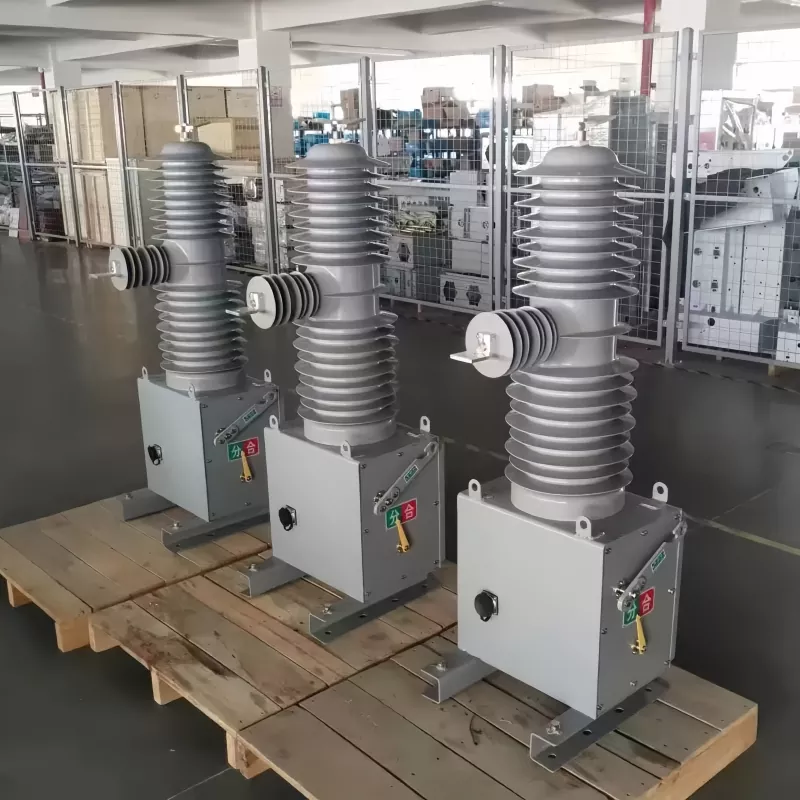

Produktfoton

33kV Single Pole Outdoor Circuit Breaker

Tekniska specifikationer

Huvudsakliga tekniska parametrar för effektbrytare

Projekt	Numeriskt värde
Märkspänning	35 kV
Märkström	630/1250A
Bedömd frekvens	50/60Hz
1-minuters effekt-frekvens tål spänning	80/95 kV
Blixtimpuls tål spänning (topp)	185 kV
Nominell kortslutningsbrytström	20/25/31,5 kA
Bedömd kortslutningsström (topp)	80 kA
Bedömd topp motstå ström	80 kA
4S kortvarig tål ström	31,5 kA
Bedömd driftscykel	Öppet–0,3 s–Stäng/Öppet–180-tal–Stäng/Öppet–180-tal–Stäng/Öppet–60-tal–Återställ
Bedömd kortslutningsbrytning	30 gånger
Mekaniskt liv	20 000 gånger
Permanent magnetmekanism Kontrollspänning	DC220V
Sekundärkrets 1-minuters effekt-frekvens tål spänningstest	2 kV

Huvudmekaniska parametrar för effektbrytare

Parameternamn	Data
Kontakta Gap	18±1 mm
Kontakta Overtravel	4±0,5 mm
Öppningshastighet	1,4-1,8m/s
Stängningshastighet	0,8-1,2 m/s
Kontakta Stängning Bounce Time	<=5 ms
Fas-till-fas mittavstånd	560±2 mm
Tre-fas omkoppling asynkron	<=3 ms
Fas-till-fas ledande loopmotstånd	µΩ
Stängningstid	25-45 ms
Öppettid	20-45 ms
Vikt	100 kg

Installations- och idrifttagningsguide

Korrekt installation av33kV enkelpolig strömbrytare för utomhusbrukär avgörande för att säkerställa långsiktig tillförlitlighet och säker drift. Enheten ska installeras på en stabil stolpkonstruktion eller stålram med korrekt jordanslutning.

Kontrollera isolationsmotståndet före installation
Se till att jordningssystemet är ordentligt anslutet
Kontrollera fasinriktning och mekanisk koppling
Utför manuella och elektriska funktionstester före spänningssättning
Bekräfta att alla plintanslutningar är åtdragna

Efter installationen bör ett omkopplingstest utan last utföras för att säkerställa smidig funktion och korrekt tidpunkt för mekanismen.

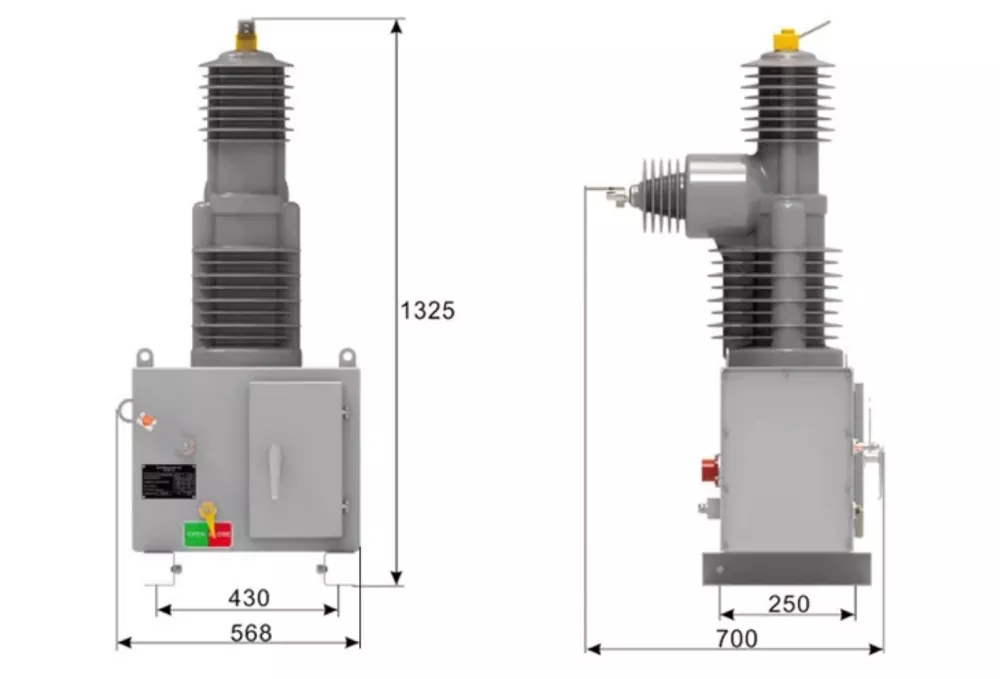

Utseende och monteringsmått

33kV Single Pole Outdoor Circuit Breaker

Driftsvillkor

1. Omgivande lufttemperatur: -30°C till +60°C;

2. Höjd: Inte överstigande 2000 meter;

3. Vindhastighet: Högst 34 m/s;

4. Vibrationer eller seismisk aktivitet som härrör från utsidan av ställverket och styrutrustningen är försumbar.

5. Föroreningsgrad: Nivå IV;

6. Förvaringstemperatur: -40°C till +85°C.

FAQ

F1: Vilken är huvudfunktionen hos en 33kV enpolig utomhusbrytare?
S: Den används för att avbryta och isolera felströmmar i överliggande medelspänningssystem, vilket säkerställer säker drift av nätet och skydd av nedströmsutrustning.

F2: Kan den här strömbrytaren fungera i tuffa utomhusmiljöer?
S: Ja, den är designad för hög förorening, stark vind och stora temperaturvariationer, vilket gör den lämplig för långvarig utomhusbruk.

F3: Kräver 33kV enpolig utomhusbrytare regelbundet underhåll?
S: Designen är underhållsfri under normala driftsförhållanden, tack vare dess förseglade mekanism och hållbara komponenter.

F4: Vilken typ av installationsmetod rekommenderas?
S: Stolpemonterad installation med säker jordning rekommenderas för optimal säkerhet och prestanda.

F5: Vilken skyddsnivå stöder den?
S: Den är designad för hög isolering och föroreningsbeständighet, lämplig för nivå IV föroreningsmiljöer.
