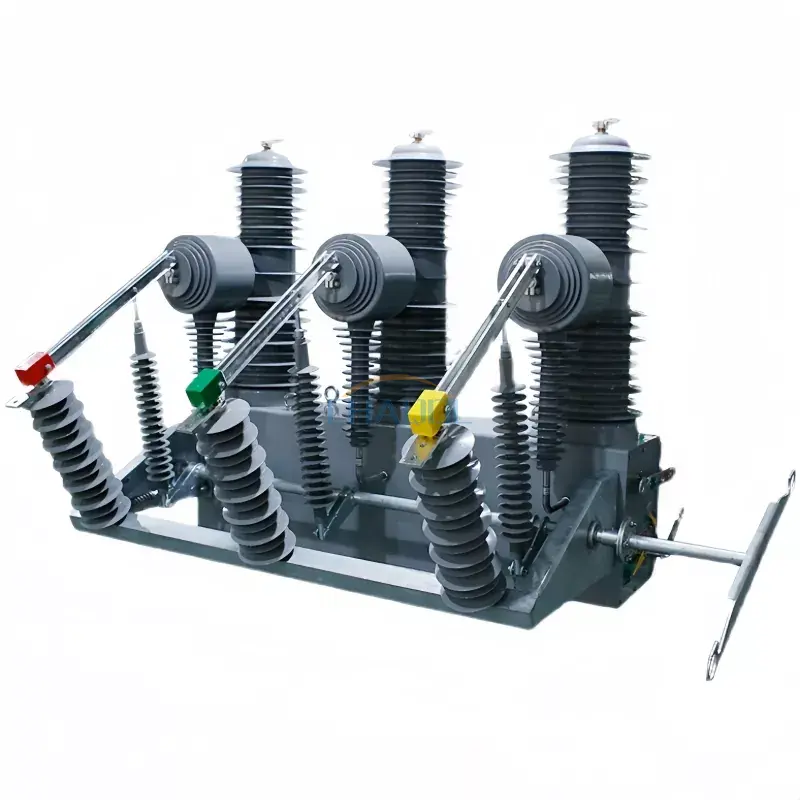

33KV Utomhusströmbrytare med automatisk återförslutning

Model:ZW32-40.5

Anqiang Powers oberoende utvecklade 33KV utomhusbrytare med automatisk återförslutning har en integrerad förseglad stolpe och en mycket pålitlig manövermekanism. Höljet är tillverkat av högkvalitativt stål. Denna produkt exporteras till flera afrikanska länder, och vi kan anpassa specifikationerna efter kundens krav.

Skicka förfrågan

Produktbeskrivning

33KV utomhusbrytare med automatisk återförslutning, även känd som ZW32-40.5 utomhus högspänningsvakuumbrytare, används huvudsakligen i medelspänningsnät för överliggande elnät för att byta lastström, överbelastningsström och kortslutningsström. Den har hög mekanisk och elektrisk livslängd, och dess kompakta storlek och låga vikt underlättar enkel installation.

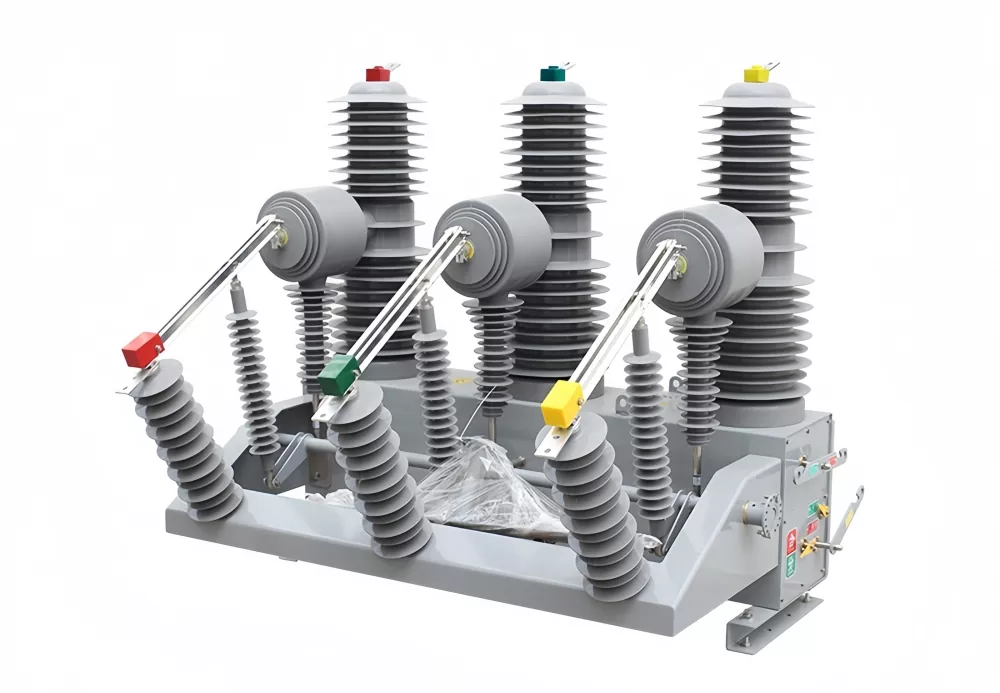

Produktens utseende diagram

33KV Outdoor Circuit Breaker With Automatic Recloser

Tekniska parametrar

Märkspänning	33/40,5KV
Märkström	630/1250/1600A
Nominell frekvens	50 eller 60 Hz
Strömfrekvensen tål spänning i 1 minut	95/118 KV
Blixtimpuls tål ström (toppvärde)	185/215 KV
Nominell kortslutningsbrytström	25/31,5 KA
Märkkortslutningsström (toppvärde)	63/80 KA
Nominell toppmotståndsström	63/80 KA
Bedömd korttidsmotstå ström och varaktighet	25/31,5 KA/S
Märkliga kortslutningsströmbrytningscykler	30 gånger
Mekaniskt liv	10 000 gånger
Institutionell styrspänning	AC/DC220 V
Öppningshastighet	1,6 ± 0,3 m/s
Stängningshastighet	1,0± 0,3 m/s
Kontakt stängning studstid	≤3 ms
Avstånd från centrum till centrum	460±2 mm
Stängningstid	≤100 ms
Öppningstid (för effektbrytaren)	≤50 ms
Vikt	270 kg

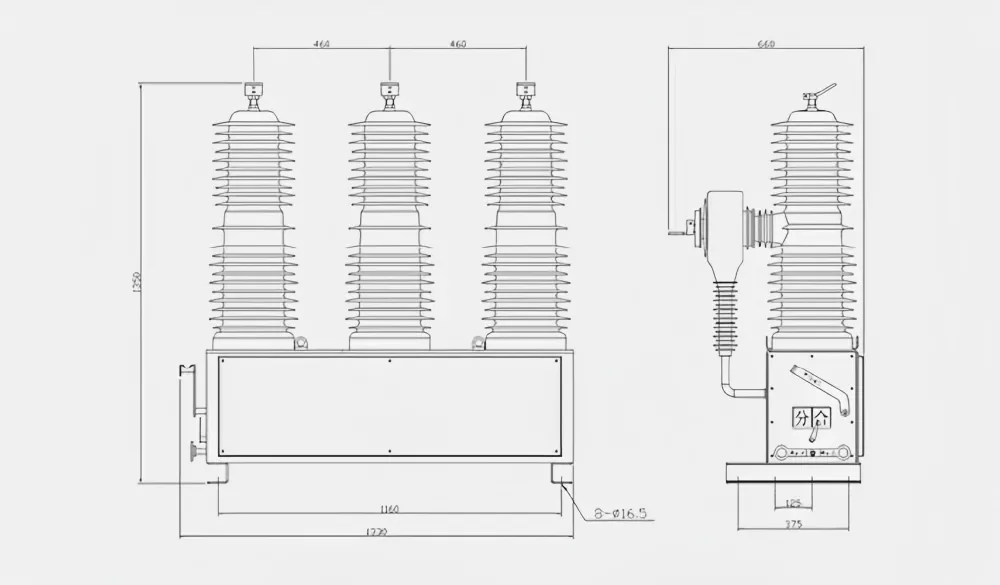

Diagram för produktdimensioner

33KV Outdoor Circuit Breaker With Automatic Recloser

Produktstruktur och arbetsprincip

33KV utomhusströmbrytare med automatisk återinkoppling (typ ZW32-40.5 utomhus högspänningsvakuumbrytare) består huvudsakligen av en integrerad förseglad pol, strömtransformator, manövermekanism och kapsling. Denna strömbrytare har en kompakt design och dess hölje är gjord av högkvalitativt stål. Strömtransformatorn kan väljas enligt användarens krav. Denna utomhus högspänningsvakuumbrytare kombineras med ett matchande intelligent styrsystem. Växlingsoperationer kan utföras lokalt eller på distans via ett kommunikationsgränssnitt. Övrig information om effektbrytaren kan också skickas till kontrollcentralen. Kommunikationskanaler kan innefatta kablar, optiska fibrer, GPRS/CDMA eller GSM.
