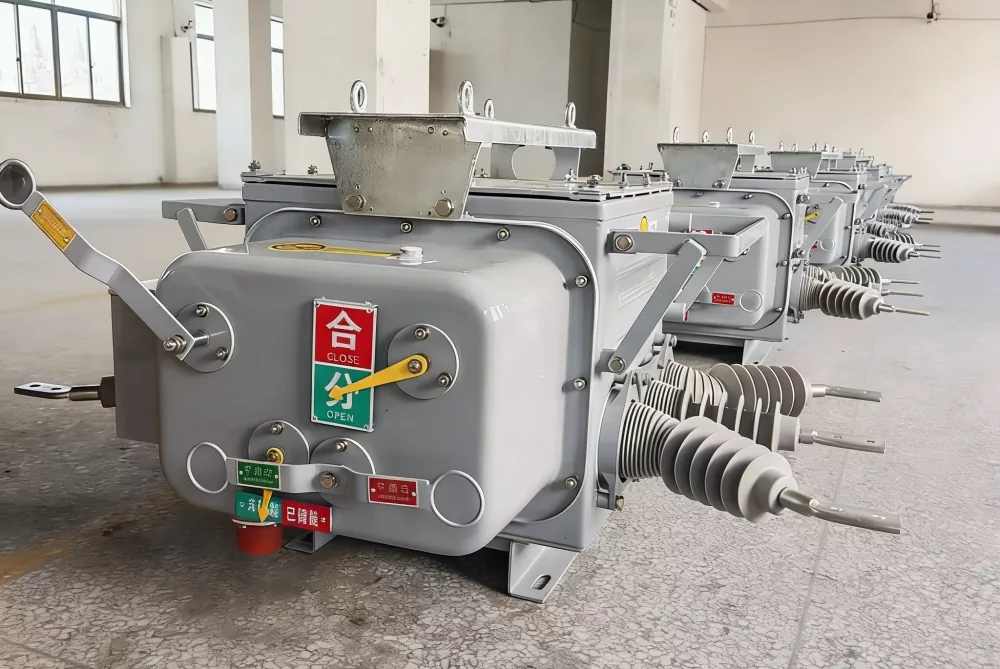

12KV strömbrytare utomhus

Model:ZW20-12F

Anqiang Power är en kinesisk tillverkare av 12kV utomhuspolmonterade kretsbrytare. Denna strömfördelningsutrustning för utomhusbruk har en märkspänning på 12kV och arbetar på trefas AC 50Hz. Den har utmärkta återförslutningsmöjligheter när den används med en styrenhet, vilket uppfyller kraven för distributionsautomationssystem. Den används främst för att slå på och av lastströmmar och kortslutningsströmmar i 10kV kraftsystem, och används i transformatorstationer och industri- och gruvföretags distributionssystem.

Skicka förfrågan

Produktbeskrivning

Anqiang Powerpresenterar ZW20-12F-serien, en nästa generation12KV utomhuspolmonterad strömbrytaredesignad för trefas AC 50Hz overhead distributionssystem. Konstruerad med avancerad vakuumavbrottsteknik och SF6-gasförseglad hölje (noll manometertryckdesign), integrerar denna brytare sömlöst funktionerna hos en vakuumbrytare, återförslutning och sektionsfördelare. Oavsett om du driver ett elektrifieringsnät på landsbygden, ett distributionssystem för industriparker eller ett automationsprojekt för smarta elnät, levererar ZW20-12F tillförlitligt felskydd och fjärrstyrningsmöjligheter.

ZW20-12F vs traditionell utomhusbrytare

ZW20-12F Utomhusbrytare

Avancerad stolpmonterad design

✓ SF6 gas noll övertryck– Säker och miljövänlig
✓ Flygkontakt för sekundär kablage– Enkel controllerintegrering
✓ Underhållsfri tätad struktur
✓ Byggd för distributionsautomationssystem (DA).

Traditionell brytare

Konventionell olja/SF6-brytare

✓ Kräver periodiskt underhåll
✓ Drift med högre gastryck
✓ Skrymmande styrledningar
✓ Begränsad återförslutningsfunktion

📍 Applikations- och urvalsguide: Verkliga scenarier

✅ Scenario 1: 10kV landsbygdselektrifieringsnät (luftledningar)
AnvändaZW20-12Fsom huvudskyddsanordning på grenledningar. Med automatisk återförslutningskontroll rensar den tillfälliga fel och minskar avbrottstiden. Flygkontakten förenklar fältkabeldragningen.

✅ Scenario 2: Distributionssystem för industriparker
ZW20-12F klarar 630/1000A lastström och bryter kortslutningsfel upp till 25kA. Dess underhållsfria design minskar driftskostnaderna för fabrikens kraftdistribution.

✅ Scenario 3: Smart Grid Automation (Feeder Automation)
När ZW20-12F är ihopkopplad med en automationsstyrenhet för matare, stöder fjärrövervakning, felisolering och serviceåterställning – perfekt för moderna distributionsautomationsprojekt.

📋 Tekniska specifikationer – Typtestad (GB/T 1984 / IEC 62271-100)

Projekt	Parametervärde
Märkspänning	12kV
Nominell frekvens	50 Hz
Märkström	630/1000 A
Nominell kortslutningsbrytström	20/25 kA
Nominell toppmotståndsström	50/63 kA
Bedömd korttidsmotståndsström	20/25 kA
Märkkortslutningsström	50/63 kA
Bedömd driftsekvens	Öppna - 0,3 sekunder - Stäng - 180 sekunder - Öppna - Stäng
Mekaniskt liv	10 000 gånger
Märkströmbrytningscykler	10 000 gånger
Nominell kortslutningsbrytningskapacitet	30 gånger
SF6-gasmärkt tryck	0Mpa

📐 Produktmått och komponentuppdelning

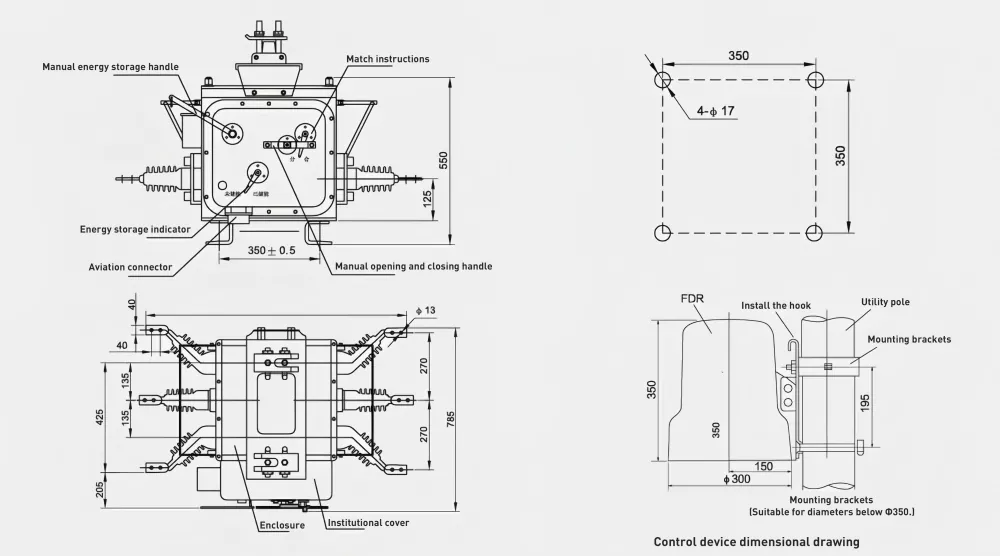

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mekanisk layout– 1. Vakuumbrytare, 2. Fjädermanövermekanism, 3. Strömtransformatorer, 4. SF6 förseglad kapsling, 5. Flygkontakt (sekundär kontroll), 6. Manuellt manöverhandtag, 7. Jordningsterminal, 8. Monteringsfäste för stolp, 9. Bågbågskammare.

ZW20-12F har enkompakt, lätt designsom monteras direkt på betongstolpar. Deflygkontaktförenklar fältkabeldragningen mellan brytaren och den intelligenta styrenheten, vilket avsevärt minskar installationstiden jämfört med traditionella plintar.

🏭 Varför Anqiang Power? – Din pålitliga partner för utomhusbrytare

Fabriks direkt– Ingen mellanhand, bättre pris och ledtid (15-25 dagar).
Typ testad– GB/T 1984, IEC 62271-100, fullt certifierad.
Anpassning redo– Controllerintegration, speciella strömklasser, OEM-varumärke.
Globala referenser– Levereras till Sydostasien, Mellanöstern, Afrika, Sydamerika.

📌 Riktiga projektreferenser:

✅ Indonesien– 500+ enheter av ZW20-12F utplacerade i elektrifieringsprojekt på landsbygden över Java och Sumatra (2023–2025).

✅ Filippinerna– 300 uppsättningar av ZW20-12F med automatisk återförslutningskontroller levererade till NGCP för 10kV matarautomationsuppgradering.

Vanliga frågor

F1: Vad är skillnaden mellan ZW20-12F och traditionella utomhusbrytare?
S: ZW20-12F har SF6-gas nolltrycksdesign (säker och miljövänlig), en flygkontakt för enkel styrintegration och en underhållsfri förseglad struktur. Traditionella brytare kräver periodiskt underhåll och har mer komplexa ledningar.

F2: Kan denna brytare användas med en automatisk återförslutningskontroll?
A: Ja. ZW20-12F är designad för distributionsautomation. När den är ihopkopplad med en återförslutningskontroller, stöder den automatisk felrensning och flera återförslutningssekvenser (Öppna - 0,3s - Stäng - 180s - Öppna - Stäng).

F3: Vad är den mekaniska livslängden för ZW20-12F?
S: 10 000 mekaniska operationer under normala driftförhållanden, tack vare den robusta fjädermekanismen och den förseglade vakuumbrytaren.

F4: Är brytaren underhållsfri? Vad betyder det?
A: Ja. SF6-gasen är förseglad vid noll övertryck, vilket eliminerar behovet av periodisk gaspåfyllning. Vakuumbrytaren kräver inget kontaktunderhåll. Detta minskar driftkostnaderna avsevärt.

F5: Ger du OEM/ODM-tjänst?
A: Absolut. Vi erbjuder anpassat varumärke, specifika aktuella klassificeringskonfigurationer och controllerintegration. Förproduktionsprover finns tillgängliga med en ledtid på 7-10 dagar.
