Hur förbättrar en instrumenttransformator elsystemets säkerhet?

Abstrakt: Instrumenttransformatorerär viktiga komponenter i moderna elsystem. De förbättrar säkerheten, säkerställer noggranna mätningar och skyddar utrustning från högspänningsrisker. Den här artikeln utforskar hur instrumenttransformatorer fungerar, deras fördelar, typer, installationstips och vanliga felsökningsmetoder, och ger lösningar på verkliga utmaningar som elektriker och anläggningschefer står inför.

Innehållsförteckning

• Introduktion
• Vad är en instrumenttransformator?
• Typer av instrumenttransformatorer
• Fördelar med att använda instrumenttransformatorer
• Installationstips och bästa praxis
• Felsökning av vanliga problem
• FAQ
• Slutsats & Kontakt

Introduktion

Inom elteknik är säkerhet och noggrannhet avgörande. Högspänningssystem utgör risker inte bara för utrustning utan även för personal. Instrumenttransformatorer fungerar som skyddande mellanhänder och skalar ner högspännings- eller strömnivåer till hanterbara och mätbara värden för mätare, reläer och övervakningsenheter. Genom att förstå sin roll kan ingenjörer optimera systemets prestanda samtidigt som de upprätthåller stränga säkerhetsstandarder.

Vad är en instrumenttransformator?

En instrumenttransformator är en enhet som reducerar hög spänning eller ström till en lägre, standardiserad nivå, vilket möjliggör säker mätning och övervakning. Det tjänar två huvudsakliga syften:

• Mått:Noggrann representation av spänning och ström för mätare och övervakningssystem.
• Skydd:Skyddar reläer och andra skyddsanordningar genom att isolera dem från högspänning.

Nyckelkomponenter inkluderar:

• Primärlindning
• Sekundärlindning
• Kärna (magnetiskt material)
• Isoleringssystem

Instrumenttransformatorer klassificeras i två huvudkategorier:

1. Strömtransformatorer (CT)
2. Spännings-/potentialtransformatorer (VTs/PTs)

Typer av instrumenttransformatorer

Strömtransformatorer (CT)

Strömtransformatorer är konstruerade för att mäta höga strömnivåer genom att producera en proportionellt lägre ström i sekundärlindningen. Nyckelapplikationer inkluderar:

• Energimätning
• Överströmsskydd
• Övervakning av strömkvalitet

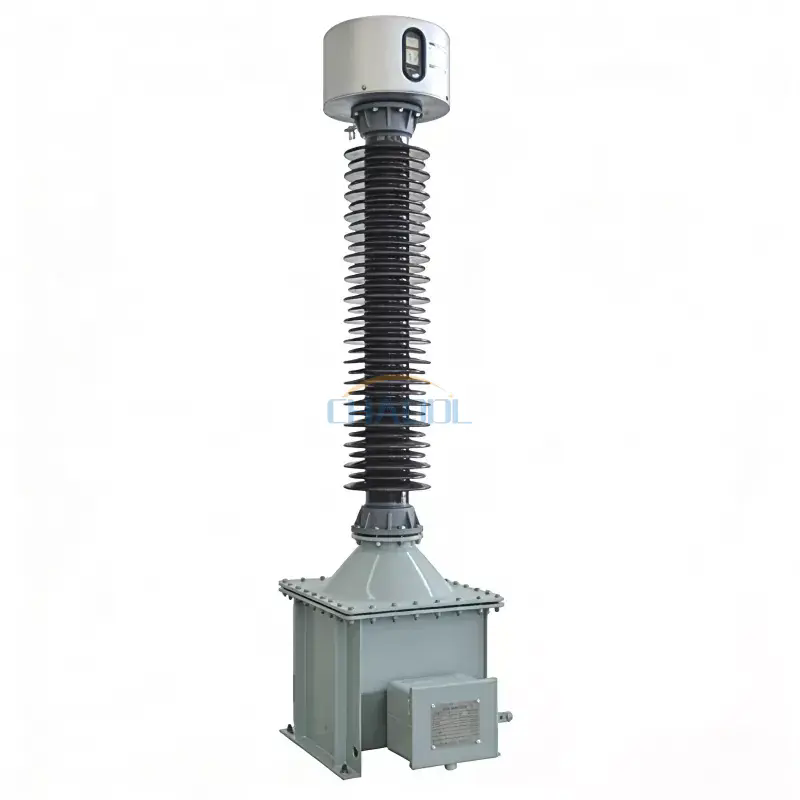

Spänningstransformatorer (VTs/PTs)

Spänningstransformatorer, även kända som potentiella transformatorer, reducerar högspänningen till en säkrare, mätbar nivå. De är viktiga för:

• Spänningsmätning
• Relädrift
• Övervakning av kraftsystem

Jämförelsetabell

Fördelar med att använda instrumenttransformatorer

Instrumenttransformatorer ger flera fördelar, inklusive:

• Förbättrad säkerhet:Isolerar mätinstrument och personal från höga spänningar.
• Noggranna mått:Möjliggör exakta avläsningar för mät- och styrsystem.
• Systemskydd:Förhindrar skador på reläer och övervakningsenheter.
• Mångsidighet:Stöder olika högspänningstillämpningar inom industri- och energisektorer.

Installationstips och bästa praxis

Korrekt installation säkerställer långsiktig tillförlitlighet och noggrannhet. Viktiga metoder inkluderar:

• Montera transformatorer på torra, ventilerade platser
• Säkerställ korrekt jordning för säkerheten
• Verifiera polaritetsmarkeringarna för att förhindra ledningsfel
• Inspektera regelbundet för isoleringsförsämring
• Följ tillverkarens riktlinjer för belastningsklasser

Korrekt installation minskar också riskerna för överhettning, felaktiga avläsningar och potentiella systemavbrott.

Felsökning av vanliga problem

Trots robust design kan instrumenttransformatorer stöta på problem. Vanliga problem inkluderar:

• Felaktiga avläsningar på grund av sekundärkretsfel
• Isolationsfel som orsakar kortslutning
• Lösa anslutningar leder till felaktiga mätningar
• Miljöskador som att fukt tränger in

Grundläggande felsökningssteg:

1. Kontrollera ledningar och polaritetsanslutningar
2. Inspektera isolering och jordning
3. Testa sekundära ström-/spänningsutgångar med kalibrerade instrument
4. Byt ut skadade enheter omedelbart

FAQ

F: Kan instrumenttransformatorer hantera överbelastningsförhållanden?

S: De flesta är konstruerade för nominella överbelastningar, men kontinuerlig överbelastning kan skada enheten. Följ alltid nominella gränser.

F: Hur ofta ska instrumenttransformatorer testas?

Rutinmässiga tester rekommenderas årligen, med tätare kontroller i tuffa miljöer.

F: Är CT och VT utbytbara?

Nej, CT mäter ström, medan VT mäter spänning. Att använda den ena i stället för den andra kan leda till felaktiga avläsningar och skador på utrustningen.

Slutsats & Kontakt

Instrumenttransformatorer är avgörande för säkra och pålitliga elektriska system. Från noggrann mätning till utrustningsskydd kan deras roll inte överskattas. Att välja högkvalitativa transformatorer, installera dem korrekt och underhålla regelbundna inspektioner säkerställer optimal systemprestanda.

För premium instrumenttransformatorer och expertvägledning,Anqiang Powerär din betrodda partner.Kontakta ossidag för att utforska hela vårt utbud av produkter och lösningar.
